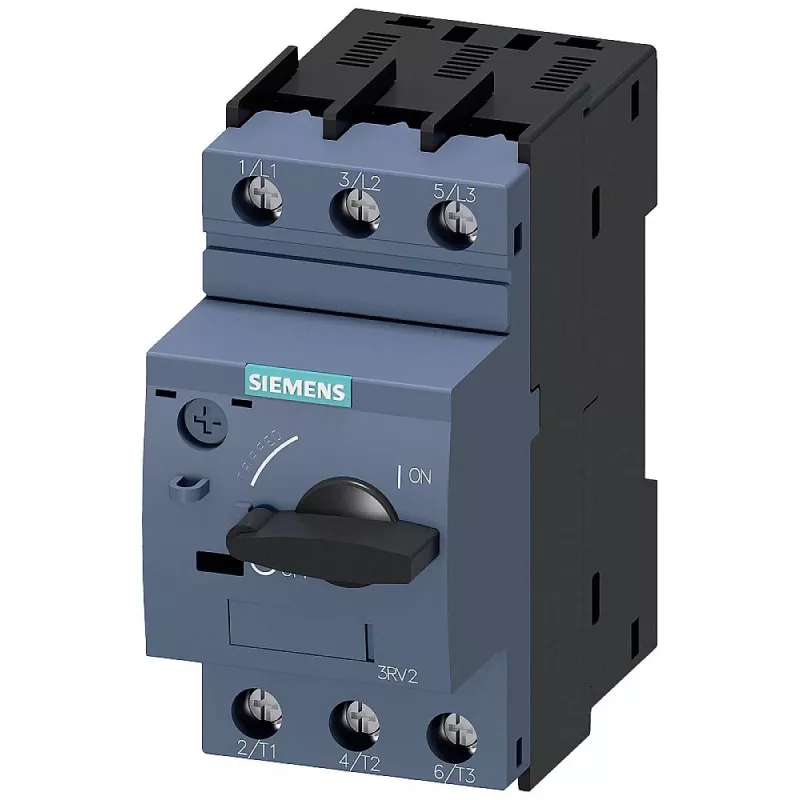

SIEMENS SIRIUS 3RV2021-1BA10 variklio starterio apsauginis jungiklis, 0,7-1,0 A, 3 polių, varžtiniais gnybtais

Šis prietaisas skirtas inžinieriams ir technikams, kurie projektuojia ar prižiūri valdymo pultus su mažais trifaziais varikliais. SIEMENS SIRIUS 3RV2021-1BA10 – tai kompaktiškas S00 dydžio variklio starterio apsauginis jungiklis, užtikrinantis patikimą apsaugą nuo perkrovos ir trumpojo jungimo.

Kodėl verta rinktis

Šis įrenginys išsiskiria plačiu reguliavimo diapazonu (0,7–1,0 A) ir didele trumpojo jungimo pertraukimo galia (100 kA esant 400 V). Dėl nedidelių matmenų jis taupo vietą skydelyje, o varžtiniai gnybtai užtikrina patikimą laidų prijungimą. Prietaisas atitinka tarptautinius IEC, UL ir CSA standartus, todėl tinka naudoti visame pasaulyje.

Kam tinka

• Mažų trifazių variklių apsaugai pramoninėse mašinose
• Variklių valdymo centruose ir skirstomuosiuose skydeliuose
• Ten, kur reikalingas DIN bėgelio tvirtinimas ir varžtiniai sujungimai

Pagrindinės specifikacijos

• Perkrovos atleidimo nustatymo diapazonas: 0,7–1,0 A
• Trumpojo jungimo atleidimas (magnetinis): 13 A fiksuotas
• Vardinė darbinė įtampa: 690 V AC
• Trumpojo jungimo pertraukimo galia esant 400 V: 100 kA (Icu ir Ics)
• Polių skaičius: 3
• Prijungimo tipas: varžtiniai gnybtai
• Tvirtinimas: DIN bėgelis arba varžtinis
• Apsaugos klasė: IP20 priekinė dalis
• Darbinė aplinkos temperatūra: nuo -20 iki +60 °C
• Elektrinis ilgaamžiškumas: 100 000 ciklų
• Mechaninis ilgaamžiškumas: 10 000 000 ciklų
• Standartai: IEC, UL, CSA

Kaip naudoti

Prietaisą sumontuokite ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo ir variklio laidus prie varžtinių gnybtų. Nustatykite perkrovos atleidimo srovę pagal variklio vardinę srovę (0,7–1,0 A ribose). Įrenginys automatiškai suveiks esant perkrovai ar trumpajam jungimui.

Geros žinoti

Šis prietaisas yra SIRIUS modulinės sistemos dalis, todėl jį lengva derinti su kontaktais ir kitais priedais. Jis tinka naudoti aplinkos temperatūroje nuo -20 iki +60 °C.

Patarimas: prieš montuodami įsitikinkite, kad variklio vardinė srovė neviršija pasirinkto nustatymo diapazono. Reguliariai tikrinkite jungčių priveržimą, kad išvengtumėte perkaitimo.
