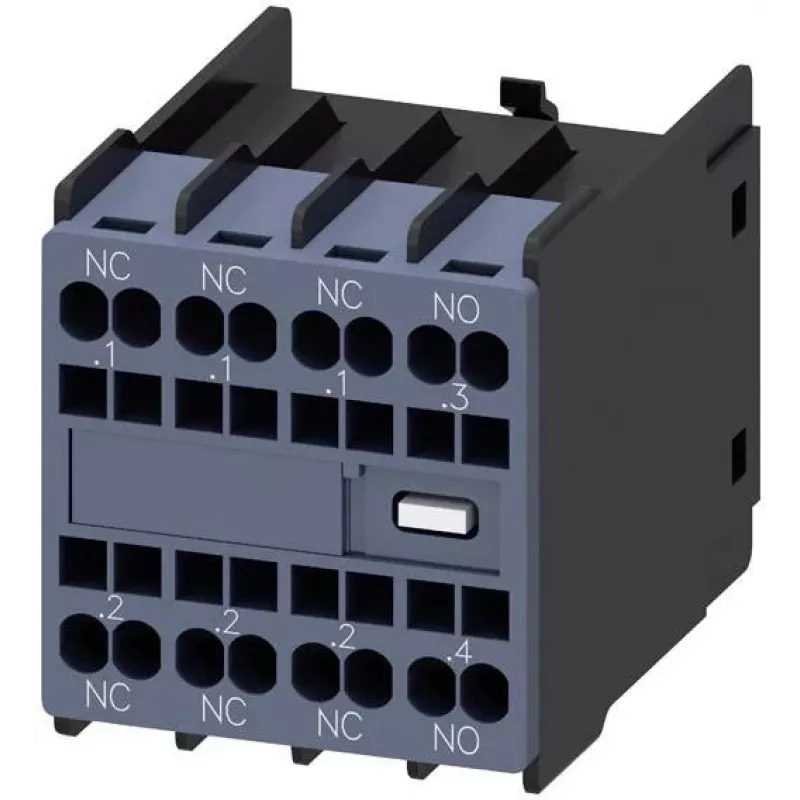

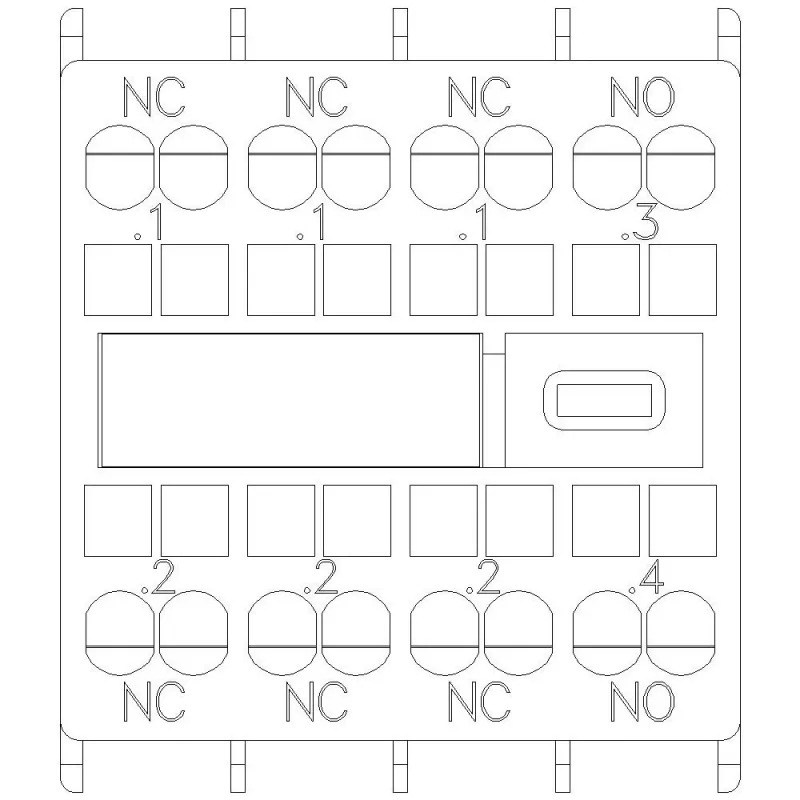

Siemens SIRIUS pagalbinis kontaktų blokas 1NO+3NC, priekinio montavimo, varžtiniai gnybtai, 3RH2911-2HA13

Šis Siemens SIRIUS pagalbinis kontaktų blokas 3RH2911-2HA13 praplečia kontaktorių ir kontaktorių relių signalizavimo bei blokavimo galimybes. Jis tvirtinamas prie 3RT2 kontaktoriaus arba 3RH2 kontaktoriaus relės priekio be papildomų įrankių, pridėdamas vieną normaliai atvirą ir tris normaliai uždarytus kontaktus. Tokia konfigūracija tinka valdymo grandinėms, kuriose reikia ir būsenos grįžtamojo ryšio, ir saugos blokavimo, pavyzdžiui, variklių paleidikliuose, konvejerių sistemose ir staklėse.

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NO + 3 NC
• Montavimo tipas: priekinis
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsinė atsparumo įtampa (Uimp): 6 kV
• Nominali darbinė srovė (AC-15, 230 V): 6 A
• Nominali darbinė srovė (DC-13, 24 V): 10 A
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Gnybtų tipas: varžtiniai
• Laidininko skerspjūvis (vientisas): 0,5 - 4 mm²
• Laidininko skerspjūvis (daugiasluoksnis su antgaliu): 0,5 - 2,5 mm²
• Mechaninis patvarumas: 30 milijonų perjungimo ciklų
• Elektrinis patvarumas: 10 milijonų perjungimo ciklų
• Polių skaičius: 4
• Produktų serija: SIRIUS
• Standartai: IEC 60947-5-1, EN 60947-5-1

Kodėl verta rinktis

Blokas yra SIRIUS modulinės sistemos dalis, todėl mechaniškai ir elektriškai suderinamas su esamais Siemens perjungimo įrenginiais. Priekinis montavimas sutaupo laiko montuojant ir prižiūrint, o varžtiniai gnybtai priima įvairių skerspjūvių laidininkus, užtikrindami lankstų skydo laidų sujungimą. Didelis mechaninis patvarumas sumažina keitimo dažnį intensyvaus ciklo taikymuose.

Idealūs naudojimo atvejai

• Pagalbinių kontaktų pridėjimas prie kontaktorių variklių valdymo grandinėse
• Būsenos grįžtamojo ryšio teikimas PLC įėjimams
• Elektrinių blokavimų įgyvendinimas saugos grandinėse
• Kontaktorių relių išplėtimas automatizavimo skyduose

Gera žinoti

3RH2911-2HA13 yra 4 polių pagalbinis kontaktų blokas. Jis skirtas naudoti su SIRIUS 3RT2 kontaktoriais ir 3RH2 kontaktorių relėmis. Priekinio montavimo mechanizmas užtikrina patikimą tvirtinimą be papildomų priedų.

Patarimas: montuodami bloką ant kontaktoriaus, įsitikinkite, kad jis tvirtai užsifiksuoja. Jei naudojate PLC, prijunkite NO kontaktą būsenos signalizavimui, o NC kontaktus – saugos grandinėms. Reguliariai patikrinkite varžtinių gnybtų priveržimą, ypač vibracijos sąlygomis.
