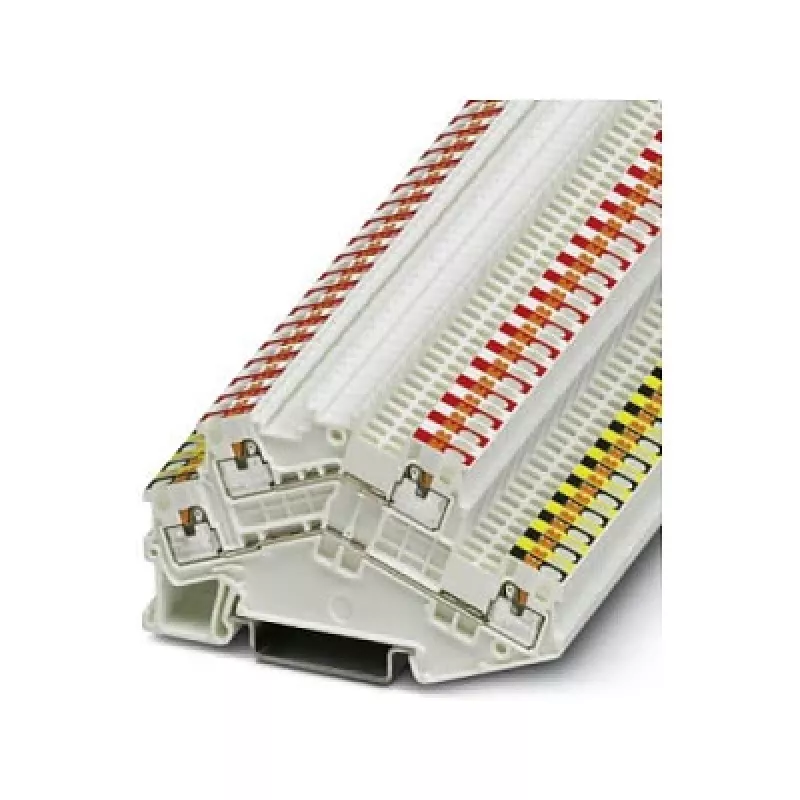

Phoenix 3214663 PTTBS 1,5/S-KNX dviejų lygių gnybtų blokas KNX magistralės sistemoms, Push-in jungtis, juoda/raudona ir balta/geltona

Kai montuojate KNX sistemą, kiekvienas centimetras skirstomajame skyde yra aukso vertės. Šis Phoenix 3214663 PTTBS 1,5/S-KNX gnybtų blokas – tarsi du viename: keturios jungtys telpa ten, kur anksčiau vietos turėjo tik dvi. Viršutinis lygis su juodos ir raudonos spalvos kontaktais atitinka KNX magistralės laidus, o apatinis – baltos ir geltonos spalvos – skirtas pagalbiniams laidams. Spalvų kodavimas ne tik džiugina akį, bet ir gerokai sumažina klaidų tikimybę tiek montuojant, tiek vėliau ieškant gedimų.

Kodėl tai patogu kasdien

• Dviejų lygių dizainas su keturiomis Push-in jungtimis: po dvi kiekviename lygyje, tinka viengysliams ir daugiagysliams laidams nuo 0,14 mm² iki 1,5 mm² (AWG 26–16).
• KNX specifinis spalvų kodavimas: viršuje juoda/raudona, apačioje balta/geltona – atitinka standartines KNX kabelių spalvas, todėl iš karto matosi, kur ką jungti.
• Skirta 500 V vardinei įtampai ir 17,5 A vardinei srovei (IEC), su 6 kV vardine impulsine įtampa – tinka KNX magistralei ir pagalbinėms grandinėms.
• Jungimas be įrankių: įkiškite nuimtą laidą (8–10 mm) ir gnybtas patikimai užfiksuos – atsparu vibracijoms ir laikui.
• Montuojamas ant standartinės DIN bėgelio NS 35/7,5 arba NS 35/15 – greitai integruojamas į skirstomuosius skydus ir valdymo pultus.
• Korpusas iš poliamido (PA) su UL 94 V0 degumo klase – užtikrina priešgaisrinę saugą pastatų įrenginiuose.
• Platus darbinės temperatūros diapazonas nuo -60 °C iki +105 °C, taršos laipsnis 3 ir III perkrovos kategorija – atlaiko sudėtingas sąlygas.

Kaip tai pakeičia darbą

Įsivaizduokite: nebereikia sukti galvos, kuris laidas į kurią angą – spalvos pačios veda. Viršutinis juodos/raudonos lygis atitinka KNX magistralės laidus, o apatinis baltos/geltonos – skirtas pagalbiniams, pavyzdžiui, papildomam maitinimui ar signalams. Push-in mechanizmas priima tiek viengyslius, tiek daugiagyslius laidus be įvorių, todėl skydo surinkimas vyksta greičiau. Kompaktiškas dviejų lygių dizainas perpus sumažina užimamą bėgelio plotą, palikdamas daugiau vietos kitiems komponentams. Poliamido korpusas atsparus mechaniniam poveikiui ir išlaiko izoliacijos savybes visame temperatūrų diapazone – patikimas tiek šildomose, tiek nešildomose patalpose.

Pilna specifikacija

• Jungimo būdas: Push-in
• Lygiai: 2
• Jungtys: 4 (po 2 kiekviename lygyje)
• Vardinė įtampa (IEC): 500 V
• Vardinė srovė (IEC): 17,5 A
• Vardinė impulsinė įtampa: 6 kV
• Vienagyslio laido skerspjūvis: 0,14 mm² – 1,5 mm²
• Daugiagyslio laido skerspjūvis: 0,14 mm² – 1,5 mm²
• AWG diapazonas: 26 – 16
• Nuėmimo ilgis: 8 – 10 mm
• Izoliacinė medžiaga: Poliamidas (PA)
• Jungčių spalvų kodavimas: Viršutinis lygis juoda/raudona, apatinis balta/geltona
• Montavimas: DIN bėgelis NS 35/7,5 arba NS 35/15
• Darbinė temperatūra: -60 °C iki +105 °C
• Taršos laipsnis: 3
• Perkrovos kategorija: III
• Degumo klasė (UL 94): V0
• Paskirtis: KNX magistralės sistemos

Paskutinė pastaba

Šis gnybtų blokas – ne paprastas praėjimo gnybtas; jis specialiai sukurtas KNX instaliacijoms, su spalvomis, atitinkančiomis standartinę magistralės laidiją. Push-in technologija ir dviejų lygių tankis daro jį praktišku pasirinkimu šiuolaikiniams pastatų automatizavimo projektams.
