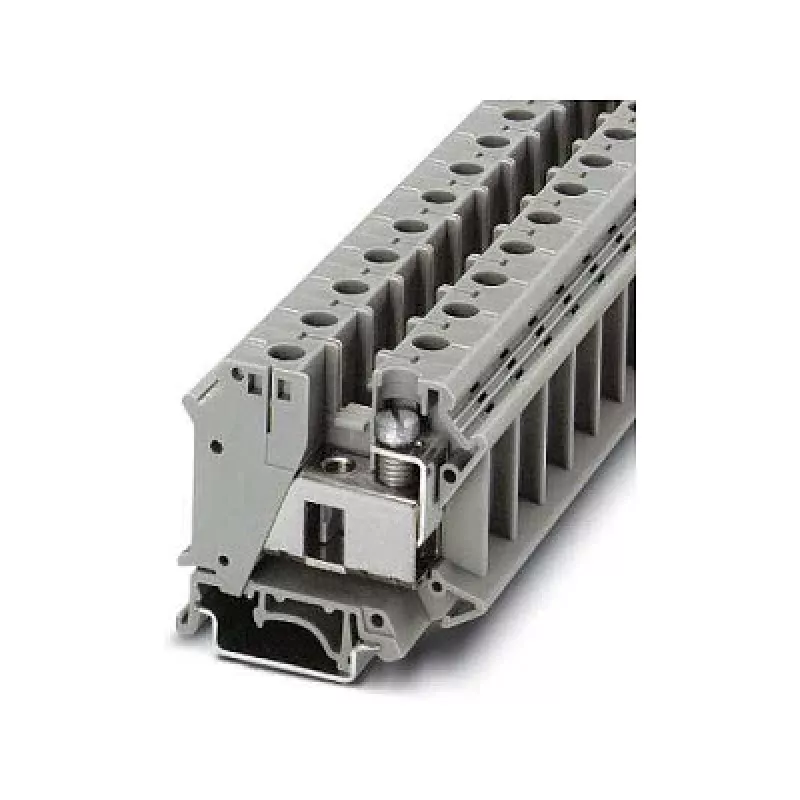

Phoenix 3074088 UTI 35 pravestinis gnybtų blokas montavimui

Kai reikia patikimai paskirstyti dideles sroves, o vietos skirstomajame skyde nedaug, Phoenix 3074088 UTI 35 pravestinis gnybtų blokas tampa tikru išsigelbėjimu. Šis kompaktiškas, bet galingas sprendimas užtikrina tvirtą ir saugų laidų sujungimą net ir sudėtingiausiomis sąlygomis.

Kodėl verta rinktis šį gnybtų bloką?

Phoenix UTI 35 sukurtas tiems, kurie vertina ilgaamžiškumą ir aiškumą instaliacijoje. Jis montuojamas ant DIN bėgelio, o jo pilkas poliamido korpusas ne tik atrodo profesionaliai, bet ir užtikrina puikų izoliaciją bei mechaninį atsparumą. Su juo galite pamiršti rūpesčius dėl atsilaisvinusių kontaktų – varžtinė jungtis su M6 sriegiu ir 3,5–4 Nm priveržimo momentu garantuoja stabilų ryšį net esant vibracijai.

Pagrindiniai privalumai

• Didelė srovės galia – iki 125 A, puikiai tinka galios grandinėms
• Platus laidų diapazonas – nuo 0,5 iki 35 mm² (20–2 AWG), tiek vientisiems, tiek vytiems laidams
• Patikima varžtinė jungtis su M6 sriegiu ir dideliu priveržimo momentu
• Aukšta saugos klasė – degumo klasė UL 94 V0
• Platus darbinės temperatūros diapazonas: nuo -60 °C iki 105 °C

Techniniai duomenys

• Jungimo būdas: varžtinis
• Jungčių skaičius: 2
• Pozicijų skaičius: 1
• Vardinė įtampa (IEC): 1000 V
• Vardinė srovė (IEC): 125 A
• Vientisų laidų skerspjūvis: 0,5–35 mm²
• Vytų laidų skerspjūvis: 0,5–35 mm²
• AWG diapazonas: 20–2 AWG
• Izoliacinė medžiaga: poliamidas (PA)
• Montavimas: DIN bėgelis NS 35/7,5, NS 35/15
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Taršos laipsnis: 3
• Perįtampio kategorija: III
• Degumo klasė (UL 94): V0
• Darbinė temperatūra: -60 °C iki 105 °C
• Nuėmimo ilgis: 12 mm
• Sriegio tipas: M6
• Priveržimo momentas: 3,5–4 Nm

Kam jis tinka?

Šis gnybtų blokas – idealus pasirinkimas pramoniniams valdymo pultams, pastatų elektros instaliacijai ar bet kuriai vietai, kur reikia patikimo galios paskirstymo. Jis puikiai tinka tiek profesionalams, tiek „pasidaryk pats“ entuziastams, kurie ieško kokybiško ir ilgaamžio sprendimo.

Kaip naudoti?

Gnybtų blokas montuojamas ant DIN bėgelio – tiesiog užkabinkite ir užfiksuokite. Nuimkite izoliaciją iki 12 mm, įkiškite laidą į angą ir priveržkite varžtą nurodytu momentu. Dėl dviejų jungčių galite lengvai sujungti du laidus arba atšakinti grandinę.

Patarimas: prieš priverždami varžtą, įsitikinkite, kad laidas iki galo įstatytas į gnybtą – taip užtikrinsite maksimalų kontaktą ir išvengsite perkaitimo. O jei montuojate keliose vietose, pažymėkite kiekvieną gnybtą – tai palengvins priežiūrą ateityje.
