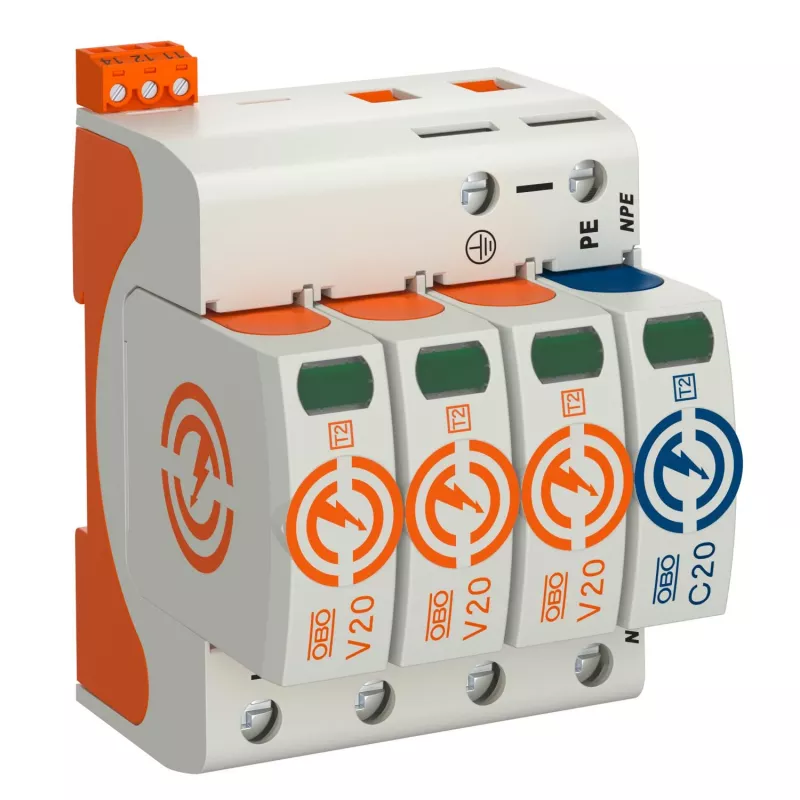

OBO BETTERMANN SurgeController V20 V20-3+NPE+FS-280 3 polių su NPE+FS 280V 2 tipo SPD 5095333

Kai žaibas trenkia netoliese arba įjungiami dideli elektros prietaisai, tinklo įtampa gali akimirksniu šoktelėti iki pavojingų verčių. OBO BETTERMANN SurgeController V20 V20-3+NPE+FS-280 yra 2 tipo viršįtampių apsaugos įtaisas (SPD), skirtas nuolatiniam montavimui trifazėse žemos įtampos sistemose. Jis saugiai nukreipia viršįtampio srovę į žemę, apsaugodamas jautrią įrangą nuo gedimų ir prastovų.

Kam skirtas

Šis SPD skirtas elektrikams, skydų montuotojams ir techninės priežiūros inžinieriams, kuriems reikia patikimos viršįtampių apsaugos pramoniniuose, komerciniuose ar gyvenamuosiuose trifaziuose elektros skirstymo tinkluose. Jis tinka montuoti pagrindiniame skirstomajame skydelyje arba sub-skirstymo lygyje, kur reikalinga 3 polių + N-PE konfigūracija.

Pagrindinės savybės

• 2 tipo viršįtampių apsauga pagal IEC/EN 61643-11, tinkama montuoti prie įvado arba po 1 tipo SPD.
• 3 polių apsauga su atskiru N-PE kibirkštiniu tarpu, užtikrinančiu visišką L-N, L-PE ir N-PE kelių apsaugą.
• Didelis išlydžio pajėgumas: vardinė išlydžio srovė (In) 20 kA vienam poliui, maksimali išlydžio srovė (Imax) 40 kA vienam poliui.
• Žemas įtampos apsaugos lygis (Up): mažesnis nei 1,3 kV L-N ir mažesnis nei 1,5 kV L-PE bei N-PE, užtikrinantis veiksmingą prijungtos įrangos apsaugą.
• Integruotas terminis atjungiklis ir vizualinis būsenos indikatorius, leidžiantis lengvai stebėti ir saugiai eksploatuoti.
• Bepotencialis perjungimo kontaktas nuotoliniam įrenginio būsenos signalizavimui.
• Montuojamas ant DIN bėgelio (35 mm), leidžia greitai sumontuoti standartiniuose skirstomuosiuose skydeliuose.
• Platus prijungimo diapazonas: 1,5–35 mm² standus, 1,5–25 mm² lankstus.
• Kompaktiškas, be halogenų termoplastinis korpusas su IP20 apsauga, tinkamas naudoti patalpose.

Specifikacijos

• SPD tipas: 2 tipas (II klasė)
• Vardinė išlydžio srovė (In): 20 kA (8/20 µs) vienam poliui
• Maksimali išlydžio srovė (Imax): 40 kA (8/20 µs) vienam poliui
• Maks. nuolatinė darbinė įtampa (Uc): 280 V AC
• Įtampos apsaugos lygis (Up) L-N: < 1,3 kV
• Įtampos apsaugos lygis (Up) L-PE: < 1,5 kV
• Įtampos apsaugos lygis (Up) N-PE: < 1,5 kV
• Polių skaičius: 3 + NPE
• Apsaugos režimas: L-N, L-PE, N-PE
• Nuotolinio signalizavimo kontaktas: yra (bepotencialis perjungiamasis)
• Montavimas: 35 mm DIN bėgelis
• Reakcijos laikas: < 25 ns
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, be halogenų
• Prijungimo skerspjūvis (standus): 1,5–35 mm²
• Prijungimo skerspjūvis (lankstus): 1,5–25 mm²
• Darbinės temperatūros diapazonas: -40 iki +80 °C
• Standartai: IEC 61643-11, EN 61643-11
• Terminis atjungiklis: yra
• Vizualinis būsenos indikatorius: yra

Patarimai

Kad apsauga būtų optimali, montuokite šį SPD kuo arčiau saugomos įrangos ir užtikrinkite tinkamą įžeminimą. Nuotolinio signalizavimo kontaktą galima prijungti prie stebėjimo sistemos, kuri informuos techninės priežiūros personalą, kai prietaisą reikės pakeisti. Montuodami visada laikykitės vietinių elektros instaliacijos taisyklių ir reglamentų.
