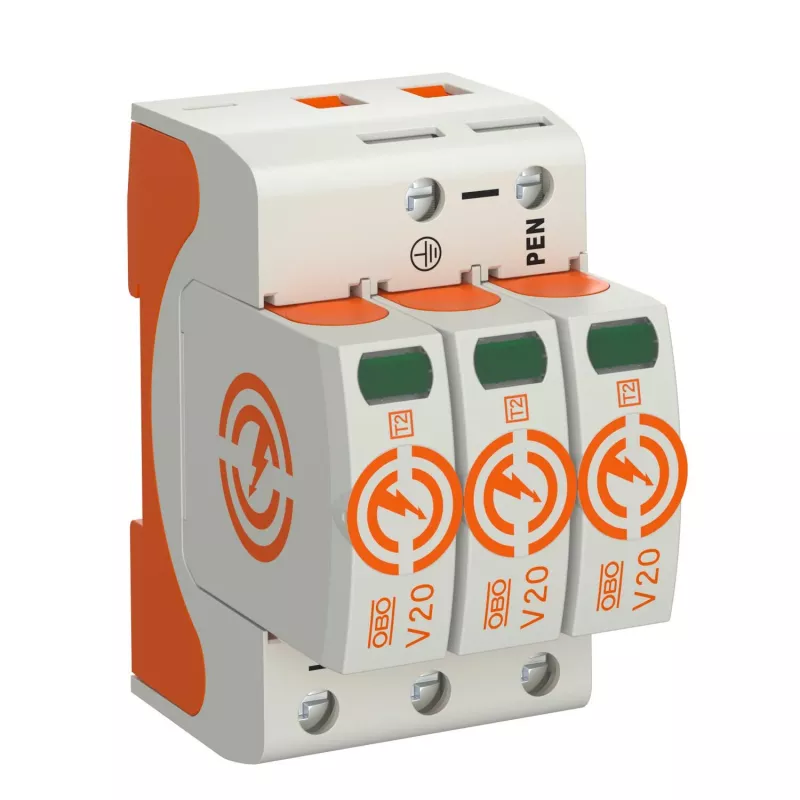

OBO BETTERMANN SurgeController V20 V20-3-280 3 polių 280V 2 tipo viršįtampių apsaugos įtaisas 5095163

Šis prietaisas – tarsi tyli sargybinė, stovinti jūsų skirstomojoje spintoje. OBO BETTERMANN SurgeController V20 V20-3-280 yra 2 tipo viršįtampių apsaugos įtaisas (SPD), skirtas apsaugoti trifazes elektros instaliacijas nuo trumpalaikių viršįtampių. Jis montuojamas ant 35 mm DIN bėgelio pagrindinėse skirstyklose ir saugo jautrią įrangą nuo netiesioginių žaibo smūgių ar perjungimo operacijų sukeliamų viršįtampių.

Kodėl verta rinktis

SurgeController V20 pasižymi didele iškrovos galia ir itin greita reakcija – tai užtikrina patikimą jūsų elektros instaliacijos apsaugą. Kompaktiška DIN bėgelio konstrukcija ir aiškus būsenos indikatorius palengvina montavimą bei priežiūrą.

Kam tinka

• Trifazių skirstomųjų spintų apsauga
• Pramoninių valdymo sistemų ir pastatų automatizavimo apsauga
• Komercinių ir gyvenamųjų elektros instaliacijų apsauga nuo viršįtampių

Pagrindinės specifikacijos

• 2 tipo viršįtampių apsaugos įtaisas (SPD)
• 3 poliai, apsaugos režimas L-PE
• Nominali sistemos įtampa: 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc): 280 V AC
• Nominali iškrovos srovė (In): 20 kA (8/20 µs) vienam poliui
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs) vienam poliui
• Apsaugos lygis (Up): < 1,3 kV
• Reakcijos laikas: < 25 ns
• Trumpojo jungimo atsparumas (Isccr): 50 kA su maks. pirminiu saugikliu
• Montavimas ant 35 mm DIN bėgelio
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -40 iki +80 °C
• Prijungimo skerspjūvis: 1,5–35 mm² (standus/daugiasluoksnis)
• Integruotas terminis atjungiklis
• Vizualinis būsenos indikatorius: žalias = OK, raudonas = gedimas
• Korpuso medžiaga: liepsnai atsparus termoplastikas

Kaip naudoti

Įrenginys montuojamas ant 35 mm DIN bėgelio pagrindinėje skirstomojoje spintoje. Prijunkite fazinius laidus prie atitinkamų gnybtų, o PE laidą – prie apsauginio įžeminimo. Prieš montuodami įsitikinkite, kad maitinimas išjungtas. Būsenos indikatorius parodo, ar apsauga veikia tinkamai: žalia spalva reiškia, kad viskas gerai, raudona – kad įtaisą reikia pakeisti.

Gera žinoti

Atitinka EN 61643-11 ir IEC 61643-11 standartus. Įtaise yra integruotas terminis atjungiklis, užtikrinantis saugų veikimą.

Patarimas: reguliariai patikrinkite indikatoriaus spalvą – jei ji raudona, nelaukite, kol įvyks gedimas. Taip pat rekomenduojama naudoti kartu su 1 tipo apsauga prie įvado, jei pastatas yra atviroje vietoje.
