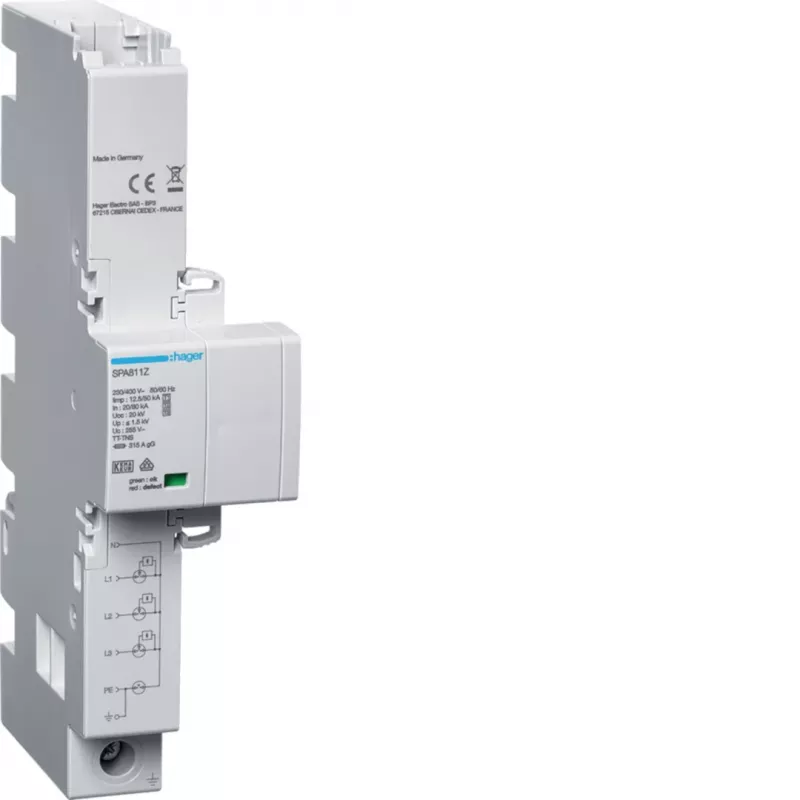

Hager SPA811Z kombinuotas apsaugos nuo viršįtampių įrenginys 1+2+3 tipas 4P 12,5kA TT/TN-S 315A

Kai žaibas trenkia į elektros tinklą, brangiausia įranga gali sugesti per sekundės dalį. Su Hager SPA811Z galite miegoti ramiai – šis kombinuotas apsaugos įrenginys sugeria tiesioginius žaibo smūgius, indukuotus viršįtampius ir trikdžius terminalų įrangoje, apsaugodamas jūsų namų ar biuro elektros sistemą nuo pražūtingų padarinių.

Kodėl verta rinktis Hager SPA811Z?

Tai universalus sprendimas, sujungiantis 1, 2 ir 3 tipo apsaugą viename kompaktiškame modulyje. Jis tinka TT ir TN-S įžeminimo sistemoms, o jo 4 polių konfigūracija užtikrina, kad visi laidininkai ir neutralė būtų apsaugoti. Įmontuotas šiluminis atjungiklis ir vizualinis būsenos indikatorius leidžia lengvai stebėti įrenginio veikimą.

Pagrindiniai privalumai

• Kombinuota 1+2+3 tipo apsauga pagal EN/IEC 61643-11 standartą
• Didelė impulsinė srovė: 12,5 kA vienam poliui, 50 kA bendra (10/350 µs)
• Žemas apsaugos įtampos lygis (<1,5 kV) – idealus jautriai elektronikai
• Kompaktiškas 4 modulių (72 mm) DIN bėgio korpusas
• Vizualinis būsenos indikatorius (žalia/raudona) ir nuotolinio signalizavimo kontaktas
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C

Kam jis tinka?

Šis įrenginys puikiai tinka tiek individualiems namams, tiek komercinėms patalpoms, kuriose yra jautrių elektros prietaisų – kompiuterių, serverių, buitinės technikos. Jis montuojamas pagrindiniame skirstomajame skyde ir apsaugo visą elektros instaliaciją nuo viršįtampių, atsirandančių dėl žaibo ar perjungimo procesų.

Techninės specifikacijos

• Nominali įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC (L-N/L-PE)
• Impulsinė srovė (Iimp) vienam poliui: 12,5 kA (10/350 µs)
• Bendra impulsinė srovė (Iimp total): 50 kA (10/350 µs)
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 50 kA (8/20 µs)
• Apsaugos įtampos lygis (Up): <1,5 kV
• Reakcijos laikas: <25 ns
• Rekomenduojamas viršutinis saugiklis: 315 A gG
• Apsaugos laipsnis: IP20
• Standartai: EN 61643-11, IEC 61643-11

Kaip naudoti?

Įrenginys montuojamas ant DIN bėgio skirstomajame skyde. Prijunkite fazinius ir neutralų laidus prie atitinkamų gnybtų, o apsauginį įžeminimą – prie PE gnybto. Po montavimo patikrinkite būsenos indikatorių – žalia spalva reiškia, kad apsauga veikia. Jei indikatorius parodo raudoną, įrenginį reikia pakeisti.

Patarimas: norėdami užtikrinti maksimalią apsaugą, įrenkite Hager SPA811Z kartu su atskirais 3 tipo apsaugos įrenginiais prie jautrių prietaisų – taip sukursite daugiapakopę apsaugos sistemą.
