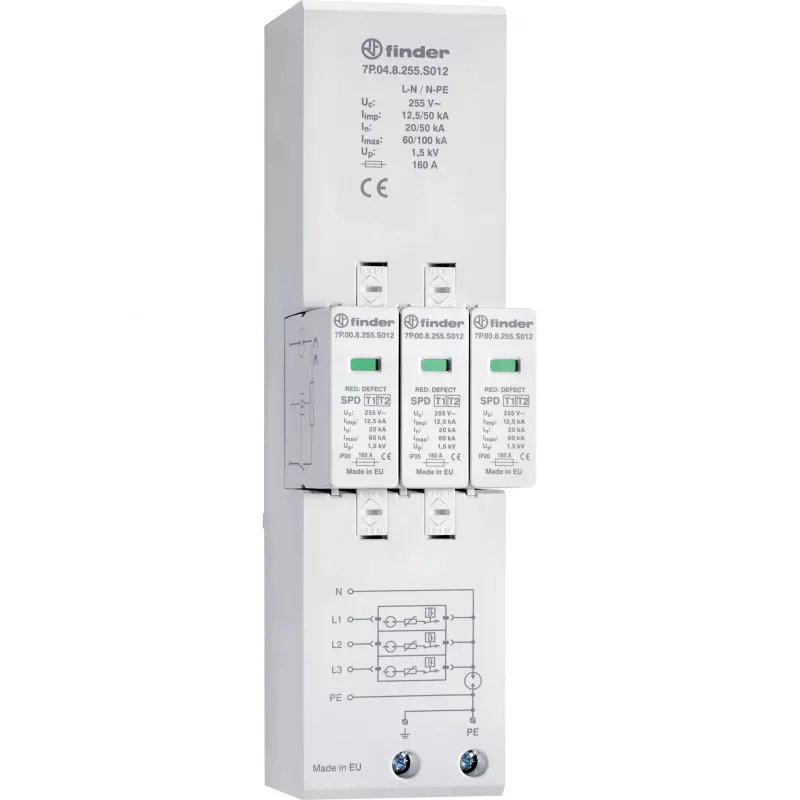

Finder 7P.04.8.255.S012 1+2 tipo kombinuotasis viršįtampių ribotuvas trifaziams TN-S ir TT tinklams, 4 poliai, 255 V AC

Finder 7P.04.8.255.S012 – tai 1+2 tipo kombinuotasis viršįtampių ribotuvas, skirtas trifaziams TN-S ir TT tinklams. Jis sujungia žaibo ir perjungimo viršįtampių apsaugą viename DIN bėgiui tvirtinamame įrenginyje, todėl puikiai tinka įvadiniams ir skirstomiesiems skydams, kur reikalinga patikima apsauga tiek nuo tiesioginių žaibo smūgių, tiek nuo komutacinių viršįtampių.

Kodėl verta rinktis

• 1+2 tipo kombinuotasis ribotuvas trifaziams TN-S ir TT tinklams
• 4 polių (3P+N) konstrukcija, maksimali nuolatinė darbinė įtampa 255 V AC
• Impulsinė srovė (10/350 µs) – 12,5 kA vienam poliui, nominali iškrovos srovė (8/20 µs) – 20 kA
• Įtampos apsaugos lygis žemesnis nei 1,5 kV tiek L-N, tiek N-PE grandinėse
• Vizualinė būsenos indikacija ir nuotolinio signalizavimo kontaktas

Kaip tai veikia kasdien

Sumontuotas ant 35 mm DIN bėgio, ribotuvas užtikrina patikimą apsaugą nuo trumpalaikių viršįtampių. Žalias/raudonas indikatorius leidžia iš karto įvertinti būseną, o perjungiamasis kontaktas gali būti integruotas į pastato valdymo ar signalizacijos sistemas. Kompaktiškas termoplastikinis korpusas atitinka UL 94 V-0 degumo klasę.

Techninės specifikacijos

• Ribotuvo tipas: 1+2 tipo kombinuotasis viršįtampių ribotuvas
• Tinklo suderinamumas: trifazis TN-S, trifazis TT
• Polių skaičius: 4 (3P+N)
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominali iškrovos srovė (In) (8/20 µs): 20 kA
• Impulsinė srovė (Iimp) (10/350 µs): 12,5 kA
• Įtampos apsaugos lygis (Up): < 1,5 kV (L-N, N-PE)
• Lydžiosios srovės gesinimo geba (Ifi): 100 A rms
• Reakcijos laikas (tA): < 25 ns
• Darbinė temperatūra: -40 iki +80 °C
• Montavimo tipas: DIN bėgis (EN 60715)
• Apsaugos laipsnis: IP20
• Būsenos indikacija: vizualinė (žalias/raudonas), nuotolinis kontaktas
• Nuotolinio signalizavimo kontaktas: 1 CO (perjungiamasis), maks. 0,5 A / 250 V AC
• Atitinka standartą: EN 61643-11
• Maks. apsauginis saugiklis: 160 A gG
• Korpuso medžiaga: termoplastikas, UL 94 V-0
• Prijungimo skerspjūvis: 1,5–35 mm² (viela/lankstus)

Pabaigai

Šis ribotuvas sukurtas kritinei elektros skirstymo sistemai – užtikrina nuolatinę apsaugą su minimalia priežiūra, o aiškūs vizualiniai ir nuotoliniai signalai leidžia lengvai stebėti jo būseną.
