Finder 7P.03.8.255.S007 kombinuotas viršįtampių ribotuvas Type 1+2 trifaziams TN-C tinklams

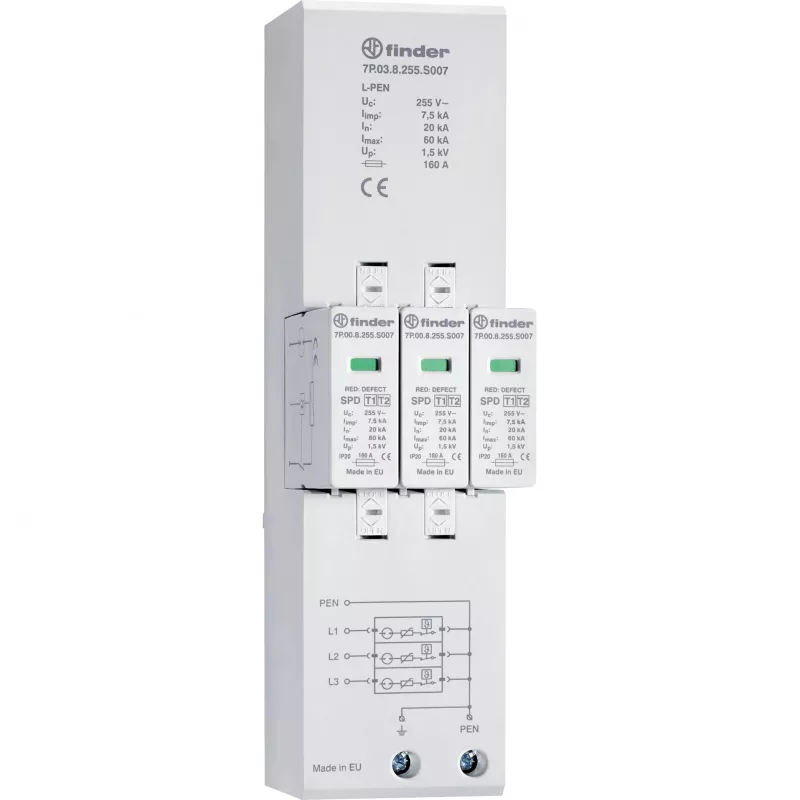

Vienas modulis ant DIN bėgelio, atliekantis dviejų – Type 1 ir Type 2 – viršįtampių ribotuvų darbą. Finder 7P.03.8.255.S007 suprojektuotas taip, kad trifaziuose TN-C tinkluose nereikėtų atskirų prietaisų: jis sugeria tiek žaibo smūgio, tiek perjungimo viršįtampius. Tai pastebima iškart – vietoje dviejų dėžių skydelyje lieka vienas kompaktiškas įrenginys.

Kodėl verta rinktis

• Kombinuotas Type 1+2 ribotuvas trifaziams TN-C tinklams
• Nominali iškrovos srovė 20 kA, impulsinė srovė 7 kA vienam poliui
• Žema apsaugos įtampa < 1,5 kV
• Montuojamas ant DIN bėgelio, IP20 apsaugos klasė

Kaip veikia kasdienėje eksploatacijoje

Įrengiamas prie įvado arba pagrindiniame skirstomajame skydelyje, 7P.03.8.255.S007 saugo visas tris fazes nuo trumpalaikių viršįtampių. Metalų oksidų varistorių technologija sureaguoja greičiau nei per 100 nanosekundžių, o liekamoji įtampa išlieka žemiau 1,5 kV. Termoplastinis korpusas atitinka UL 94 V-0 degumo klasę, o gnybtai priima iki 35 mm² laidininkus – jungtys bus patikimos.

Techninė specifikacija

• SPD tipas: Type 1 + Type 2 kombinuotas ribotuvas
• Tinklo konfigūracija: 3 fazių TN-C
• Nominali įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Impulsinė srovė (Iimp) vienam poliui: 7 kA (10/350 µs)
• Bendra impulsinė srovė (Iimp total): 21 kA (10/350 µs)
• Įtampos apsaugos lygis (Up): < 1,5 kV
• Reakcijos laikas (tA): < 100 ns
• Darbinė temperatūra: nuo -40°C iki +80°C
• Apsaugos laipsnis: IP20
• Montavimas: DIN bėgelis (EN 60715)
• Polių skaičius: 3 (L1, L2, L3)
• Technologija: metalų oksidų varistorius (MOV)
• Nuotolinio signalo kontaktas: nėra
• Korpuso medžiaga: termoplastikas, UL 94 V-0
• Maks. laidininko skerspjūvis: 35 mm² (vientisas/susuktas)
• Trumpojo jungimo atsparumas (Isccr): 50 kA (su išoriniu saugikliu)

Kam tinka

Šis ribotuvas skirtas tiems, kurie trifaziuose TN-C tinkluose nori išvengti atskirų Type 1 ir Type 2 įrenginių. Jis puikiai tinka individualiems namams, nedidelėms dirbtuvėms ar biurams, kur svarbi patikima apsauga nuo žaibo ir perjungimo viršįtampių. Montuojant prie įvado, rekomenduojama naudoti išorinį saugiklį, kad būtų užtikrintas 50 kA trumpojo jungimo atsparumas.

Pastaba

Trifaziams TN-C tinklams šis kombinuotas ribotuvas sumažina komponentų skaičių ir supaprastina laidų sujungimą, nes viename įrenginyje sujungia žaibo srovės ir viršįtampių apsaugą.
