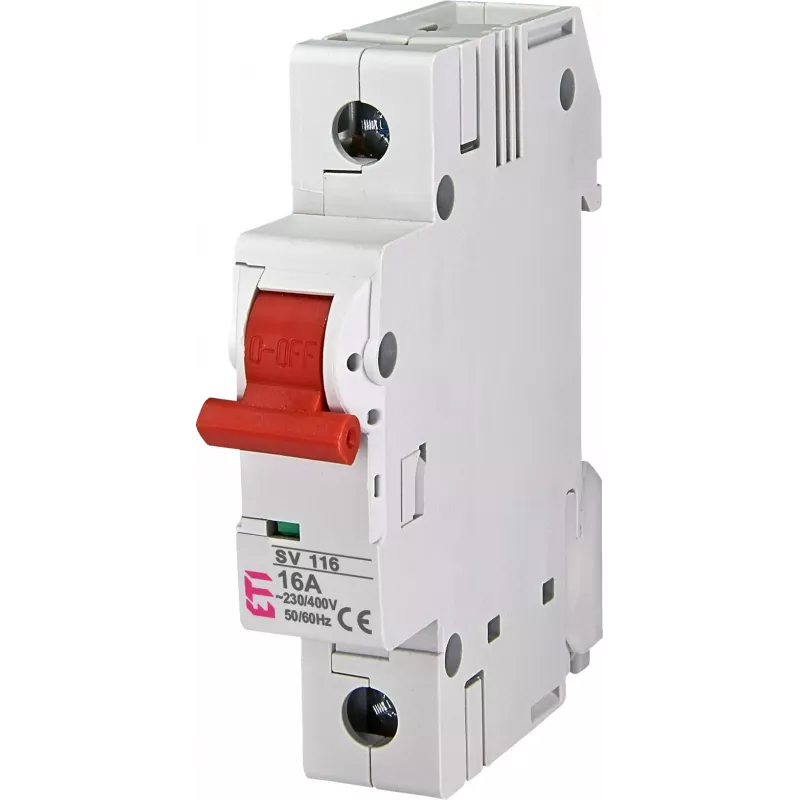

ETI SV 116 1 polių 16A modulinis apkrovos jungiklis 002423121

Skirstomųjų skydų montuotojams ir elektrikams, kurie vertina kiekvieną milimetrą, ETI SV 116 yra puikus pasirinkimas. Šis vieno poliaus modulinis apkrovos jungiklis užima tik vieną modulį (18 mm), todėl telpa net ir tankiai užpildytuose skydeliuose.

Kodėl verta rinktis

• Vieno poliaus perjungimas su aiškiu I-O padėties indikatoriumi
• Vardinė srovė 16 A, vardinė darbinė įtampa 230/400 V AC
• Montuojamas ant DIN bėgelio (EN 60715), vieno modulio plotis
• Gnybtų talpa 1–25 mm² lankstiems arba standiems laidininkams
• Mechaninis ilgaamžiškumas 20 000 ciklų, elektrinis – 10 000 ciklų

Kasdienis naudojimas

SV 116 puikiai tinka apkrovos perjungimui gyvenamuosiuose ir komerciniuose pastatuose. Sraigtiniai gnybtai priima laidininkus nuo 1 iki 25 mm², o priekinė IP40 apsauga neleidžia dulkėms patekti į mechanizmą. Jungiklis patikimai veikia nuo -25°C iki +55°C temperatūroje.

Techninės specifikacijos

• Jungiklio tipas: Modulinis apkrovos jungiklis
• Polių skaičius: 1P
• Vardinė srovė (In): 16 A
• Vardinė darbinė įtampa (Ue): 230/400 V AC
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Dažnis: 50/60 Hz
• Montavimo tipas: DIN bėgelis (EN 60715)
• Modulio plotis: 1 modulis (18 mm)
• Gnybtų talpa: 1–25 mm² (lankstūs/standūs)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (priekis)
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 20 000 ciklų
• Standartas: IEC/EN 60947-3
• Darbinė temperatūra: -25°C iki +55°C
• Prijungimo tipas: Sraigtiniai gnybtai
• Perjungimo padėties indikatorius: I-O (įjungta-išjungta)

Kam tinka

Šis jungiklis rekomenduojamas elektrikams, kurie ieško patikimo ir kompaktiško sprendimo skirstomuosiuose skydeliuose. Jis puikiai tiks tiek naujose instaliacijose, tiek atnaujinant esamas sistemas, kur reikia paprasto ir aiškaus apkrovos atjungimo.

Kaip naudoti

Montuokite ant standartinio 35 mm DIN bėgelio. Prijunkite fazinį laidininką prie viršutinio gnybto, o apkrovą – prie apatinio. Prieš jungdami maitinimą, įsitikinkite, kad jungiklis yra išjungtoje padėtyje (O). Visada laikykitės vietinių elektros saugos taisyklių.

Patarimas: reguliariai patikrinkite, ar gnybtai tvirtai priveržti, ypač po kelių šimtų perjungimo ciklų. Tai užtikrins ilgą jungiklio tarnavimo laiką ir saugų darbą.
