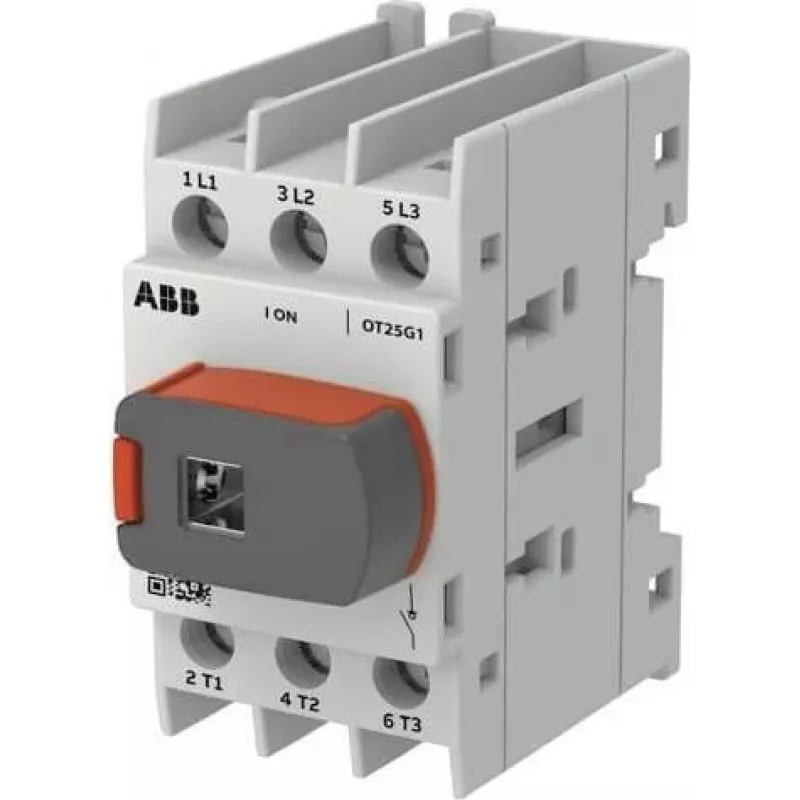

ABB OT Plus OT25G1-3BS25 3 polių apkrovos atjungiklis su tiesiogine rankena, 25 A, 750 V

Kai reikia saugiai atjungti trifazę grandinę techninei priežiūrai ar avariniam sustabdymui, ABB OT Plus OT25G1-3BS25 yra patikimas pasirinkimas. Šis kompaktiškas apkrovos atjungiklis užtikrina aiškų įjungimo/išjungimo režimą ir atitinka tarptautinius standartus, todėl jis puikiai tinka tiek pramoniniams, tiek komerciniams įrenginiams.

Kam jis skirtas

Šis jungiklis yra idealus sprendimas skydų gamintojams, elektros rangovams ir priežiūros inžinieriams, dirbantiems su žemos įtampos paskirstymo sistemomis, variklių valdymo centrais ar mašinų valdymo pultais. Jis tinka ten, kur reikia rankiniu būdu atjungti siurblius, ventiliatorius, konvejerius ar šildymo sistemas, kad būtų galima saugiai atlikti darbus.

Pagrindiniai privalumai

• Vardinė darbinė srovė 25 A (AC-21A/AC-22A/AC-23A prie 400 V) – tinka įvairioms apkrovoms.
• Trijų polių konstrukcija su pagrindo montavimu – lengvai integruojama į skydus.
• Tiesioginė sukamoji rankena (juoda) su aiškiu ON/OFF rodikliu; gali būti užrakinama išjungtoje padėtyje.
• Aukšta izoliacijos įtampa (750 V) ir atsparumas impulsinei įtampai (6 kV) – patikimumas sudėtinguose tinkluose.
• Kompaktiškas G1 rėmo dydis taupo vietą perpildytuose skyduose.
• Ilgaamžiškumas: 10 000 elektrinių ir 20 000 mechaninių ciklų.
• Atitinka IEC 60947-3 – pripažįstamas visame pasaulyje.

Specifikacijos

• Prekės ženklas: ABB
• Modelis: OT Plus OT25G1-3BS25
• MPN: 1SCA163417R1001
• EAN: 6417019931043
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 25 A
• Vardinė darbinė įtampa (Ue): 750 V AC
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Vardinė trumpalaikė srovė (Icw): 0,5 kA (1 s)
• Galios nuostoliai poliui: 1,5 W
• Apsaugos laipsnis: IP20 (gnybtai)
• Standartai: IEC 60947-3
• Elektrinis patvarumas: 10 000 ciklų
• Mechaninis patvarumas: 20 000 ciklų
• Gnybtų tipas: varžtiniai
• Gnybtų talpa: 1,5–10 mm²
• Darbinės temperatūros diapazonas: nuo –25 iki +70 °C
• Serija: OT Plus
• Pavaros tipas: tiesioginė sukamoji rankena
• Rėmo dydis: G1

Patarimai

Norėdami užtikrinti optimalų veikimą, montuokite jungiklį ant lygaus, be vibracijų paviršiaus ir palikite pakankamai vietos rankenai. Naudokite tinkamus kabelių antgalius, atitinkančius nurodytą gnybtų talpą. Periodiškai tikrinkite ir valykite kontaktus – tai prailgins jungiklio tarnavimo laiką.
