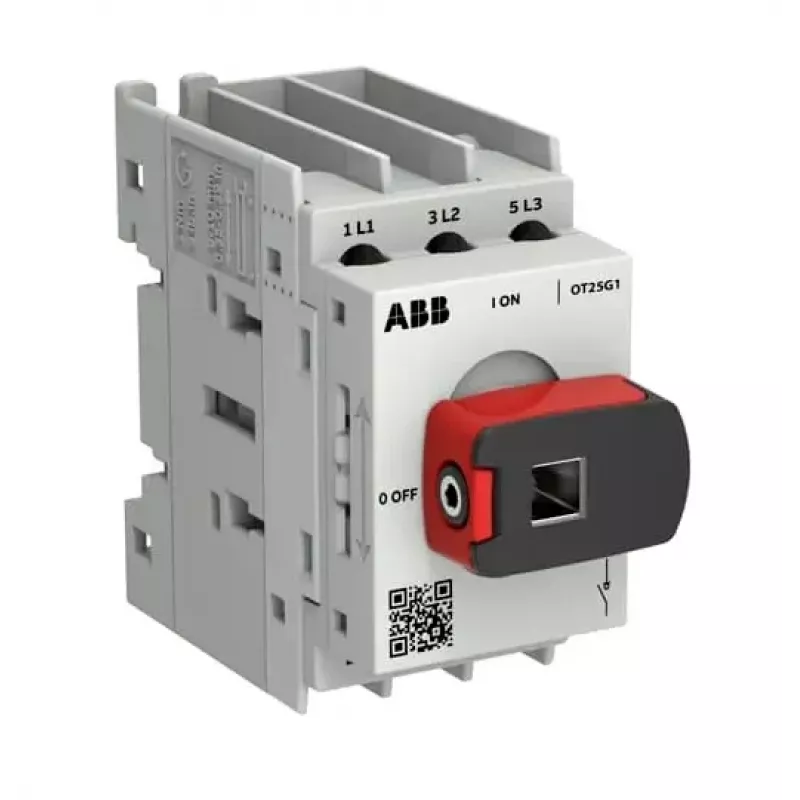

ABB OT Plus OT25G1-3MS25 3 polių apkrovos atjungiklis, 25 A, 690 V, priekinis valdymas su tiesiogiai montuojama rankena

Pirmas dalykas, kurį pastebėsite paėmę į rankas ABB OT Plus OT25G1-3MS25 – tai tvirtas G1 rėmas ir tiesiogiai sumontuota rankena, kuri suteikia pasitikėjimo jau vien palietus. Šis trijų polių apkrovos atjungiklis sukurtas ten, kur saugumas ir patvarumas yra būtini, o aiškus įjungimo/išjungimo rodymas leidžia akimirksniu įsitikinti, ar grandinė atjungta.

Kodėl verta rinktis šį atjungiklį?

• Vardinė darbinė srovė 25 A esant iki 690 V kintamajai įtampai – tinka įvairiems pramoniniams ir komerciniams grandinėms.
• Priekinis valdymas su ergonomiška MS25 rankena užtikrina lengvą perjungimą ir aiškų būsenos rodymą.
• Didelis mechaninis atsparumas – 20 000 operacijų, o elektrinis – 1 500 ciklų (AC-23A, 400 V).
• Priekinės dalies apsaugos laipsnis IP65 – veikia patikimai net dulkėtoje ar drėgnoje aplinkoje.
• Atitinka IEC 60947-3 standartą, garantuojantį saugų apkrovos atjungimą.

Kaip tai pravers kasdien?

Montavimas paprastas – tvirtinama prie pagrindo, o varžtiniai gnybtai priima laidus nuo 1,5 iki 10 mm² (vientisi arba suvyti) arba nuo 1,5 iki 6 mm² (ploni su antgaliais). Dėl mažų nuostolių – tik 1,5 W vienam poliui – įrenginys beveik neįkaista, todėl gali būti dažnai perjungiamas. Kompaktiški matmenys ir G1 rėmas leidžia lengvai integruoti į valdymo skydus ir skirstomuosius blokus.

Pagrindinės specifikacijos

• Tipas: apkrovos atjungiklis / skyriklis
• Polių skaičius: 3
• Vardinė darbinė srovė (Ie): 25 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 750 V
• Vardinė impulsinė įtampa (Uimp): 8 kV
• Vardinė trumpalaikė srovė (Icw): 1 kA (1 s)
• Vardinė sąlyginė trumpojo jungimo srovė (Icc): 10 kA su 25 A gG saugikliu
• Valdymo tipas: priekinis
• Rankena: tiesiogiai montuojama (MS25), juoda
• Tvirtinimas: prie pagrindo
• Apsaugos laipsnis: IP20 (gnybtai), IP65 (priekis)
• Mechaninis atsparumas: 20 000 ciklų
• Elektrinis atsparumas: 1 500 ciklų (AC-23A, 400 V)
• Gnybtai: varžtiniai
• Laidų skerspjūvis (vientisi/suvyti): 1,5 - 10 mm²
• Laidų skerspjūvis (ploni su antgaliais): 1,5 - 6 mm²
• Standartai: IEC 60947-3
• Rėmo dydis: G1
• Galios nuostoliai vienam poliui: 1,5 W

Patarimas

Kad atjungiklis tarnautų ilgai, nepamirškite periodiškai patikrinti rankenos veikimo ir gnybtų priveržimo. O jei montuojate dulkėtoje aplinkoje – įvertinkite IP65 priekinės dalies privalumą.
