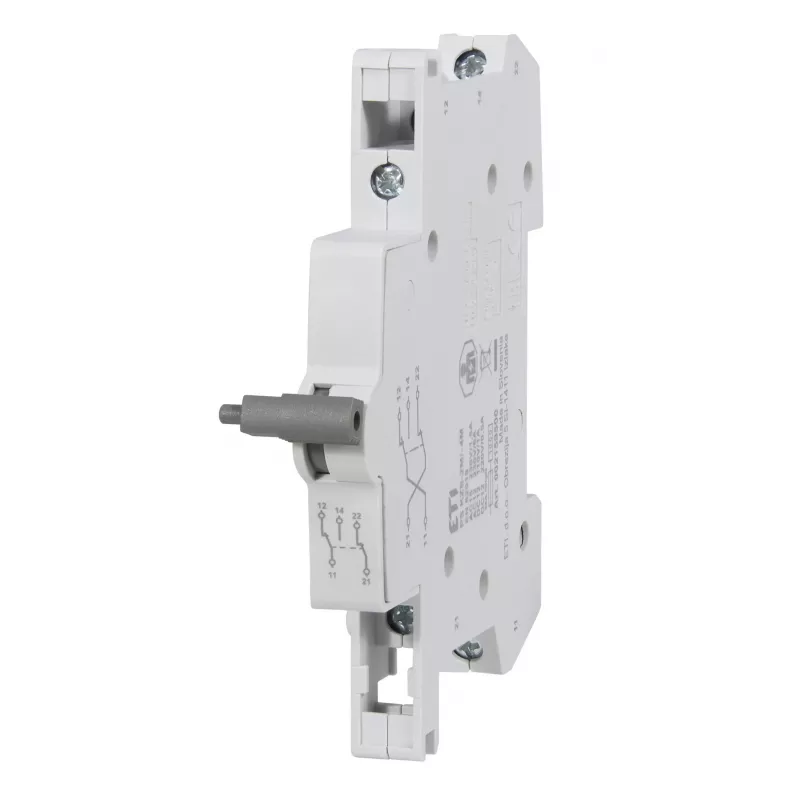

ETI 002159500 Pagalbinis kontaktas PS KZS-2M/4M, 1NO+1NC, 250V AC/24V DC, 3A/1A, 0,5 modulio

Kai reikia stebėti, ar liekamosios srovės automatinis jungiklis suveikė, ar veikia normaliai, pagalbinis kontaktas tampa būtinas. ETI 002159500 pagalbinis kontaktas PS KZS-2M/4M užtikrina patikimą būsenos signalizaciją – vienas normaliai atidarytas (NO) ir vienas normaliai uždarytas (NC) kontaktas perduoda informaciją į valdymo grandines.

Kodėl verta rinktis

Kompaktiška konstrukcija – užima tik 0,5 modulio pločio, todėl skirstomojoje spintoje lieka daugiau vietos kitiems įrenginiams. Montuojamas kairėje pagrindinio įrenginio pusėje. Varžtiniai gnybtai priima tiek vienagyslius, tiek daugiagyslius laidininkus nuo 1 iki 2,5 mm². Mechaninis ilgaamžiškumas – net 100 000 ciklų, elektrinis – 10 000 ciklų, tad tarnaus ilgus metus.

Kam tinka

• ETI KZS-2M ir KZS-4M liekamosios srovės automatiniams jungikliams – būsenos (įjungta/išjungta/suveikė) signalizacijai
• Valdymo grandinėms, kuriose reikalingi pagalbiniai kontaktai

Pagrindinės specifikacijos

• Kontaktų konfigūracija: 1 NO + 1 NC
• Nominali darbinė įtampa: 250 V AC / 24 V DC
• Nominali darbinė srovė: 3 A (AC-15) / 1 A (DC-13)
• Modulio plotis: 0,5 modulio (9 mm)
• Montavimas: kairėje pagrindinio įrenginio pusėje
• Darbinė temperatūra: nuo -25 iki +55 °C
• Apsaugos laipsnis: IP20
• Elektrinis ilgaamžiškumas: 10 000 ciklų
• Mechaninis ilgaamžiškumas: 100 000 ciklų
• Gnybtų talpa: 1–2,5 mm² (vienagysliai ir daugiagysliai)

Kaip naudoti

Pritvirtinkite kontaktą prie kairiojo KZS-2M arba KZS-4M šono, sujunkite laidus su varžtiniais gnybtais. Įsitikinkite, kad naudojate tinkamo skerspjūvio laidus. Kontaktas skirtas signalizuoti apie pagrindinio įrenginio būseną – įjungta, išjungta ar suveikė.

Patarimas: prieš montuodami visada patikrinkite, ar jūsų liekamosios srovės automatinio jungiklio modelis tikrai KZS-2M arba KZS-4M. Netinkamas suderinamumas gali sugadinti įrenginį arba neteisingai perduoti signalą.
