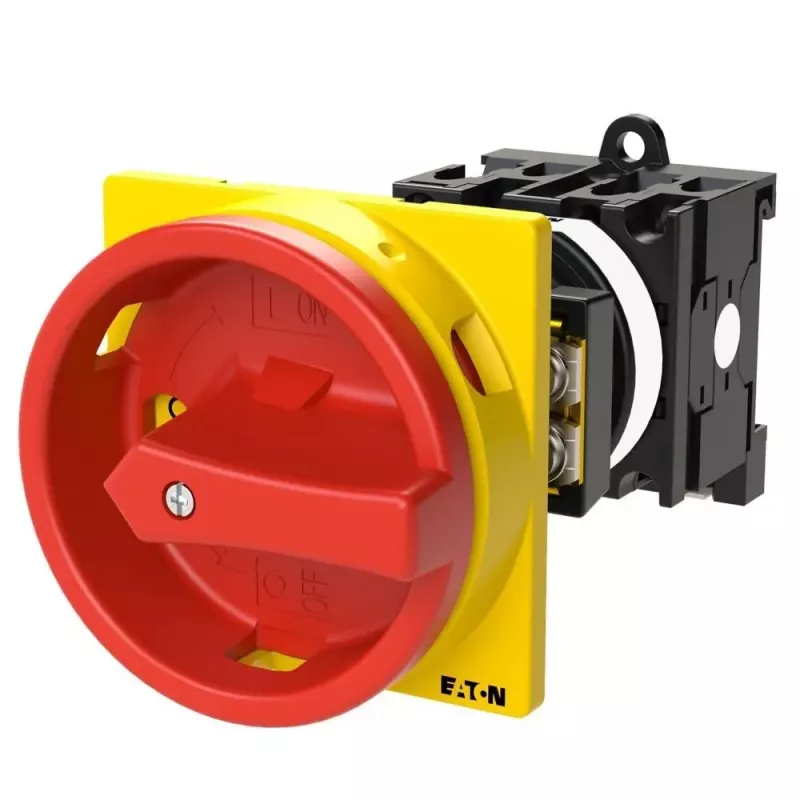

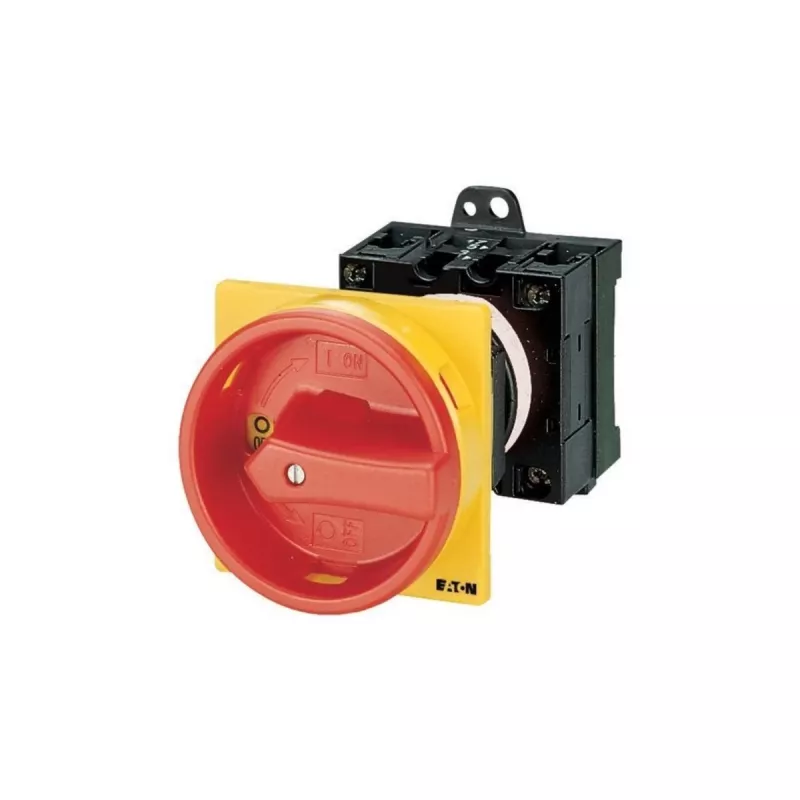

Eaton T0-2-1/V/SVB blokuojamas kumštelinis jungiklis 20 A, 1 polius, 90° raudonas/geltonas

Kai reikia saugiai atlikti mašinos ar valdymo skydo techninę priežiūrą, būtina užtikrinti, kad maitinimas būtų visiškai atjungtas ir negalėtų būti netyčia įjungtas. Eaton T0-2-1/V/SVB kumštelinis jungiklis su raudona rankena ir geltona priekine plokšte leidžia užrakinti jungiklį išjungtoje padėtyje net trimis spynomis, taip patenkinant LOTO (lockout/tagout) reikalavimus.

Kam skirtas

Skydų surinkėjams, mašinų gamintojams ir techninės priežiūros komandoms, kurioms reikia kompaktiško, priekinio montavimo pagrindinio jungiklio su galimybe užrakinti, skirto variklių ir valdymo grandinėms iki 690 V AC.

Pagrindinės savybės

• 20 A nominali darbinė srovė (Ie)
• 1 polius, 90° perjungimo kampas, 2 padėtys (0-1)
• Užrakinamas išjungtoje padėtyje iki 3 spynų
• Raudona rankena, geltona priekinė plokštė – puikus matomumas
• Priekinis arba centrinis montavimas, varžtiniai gnybtai
• IP65 apsauga priekyje, IP20 gnybtams

Specifikacijos

• Jungiklio tipas: kumštelinis jungiklis / pagrindinis jungiklis
• Nominali darbinė srovė: 20 A
• Polių skaičius: 1
• Perjungimo funkcija: ON-OFF (0-1)
• Užrakinimas: užrakinamas 0 (OFF) padėtyje, iki 3 spynų
• Rankenos spalva: raudona
• Priekinės plokštės spalva: geltona
• Montavimo tipas: priekinis, centrinis
• Perjungimo kampas: 90°
• Perjungimo padėčių skaičius: 2
• Nominali darbinė įtampa: 690 V AC
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (gnybtai): IP20
• Nominali impulsinė atsparumo įtampa: 6 kV
• Nominali trumpojo jungimo atsparumo srovė: 0,32 kA (1 s)
• Nominali darbinė galia AC-23A (400 V): 5,5 kW
• Nominali darbinė galia AC-3 (400 V): 3 kW
• Gnybtų tipas: varžtiniai

Patarimai

Naudokite šį jungiklį kaip pagrindinį atjungimo jungiklį mažoms mašinoms arba valdymo grandinės izoliatorių. Užrakinimui naudokite standartines spynas su lankeliu, kurio skersmuo ne didesnis kaip 6 mm. Įsitikinkite, kad montavimo paviršius yra plokščias ir tvirtas, kad būtų išlaikytas IP65 sandarumas.

Patarimas: prieš montuodami įsitikinkite, kad jungiklis atitinka jūsų grandinės įtampą ir srovę. Reguliariai tikrinkite, ar spynos tinkamai užsifiksuoja, ypač po ilgesnio naudojimo.
