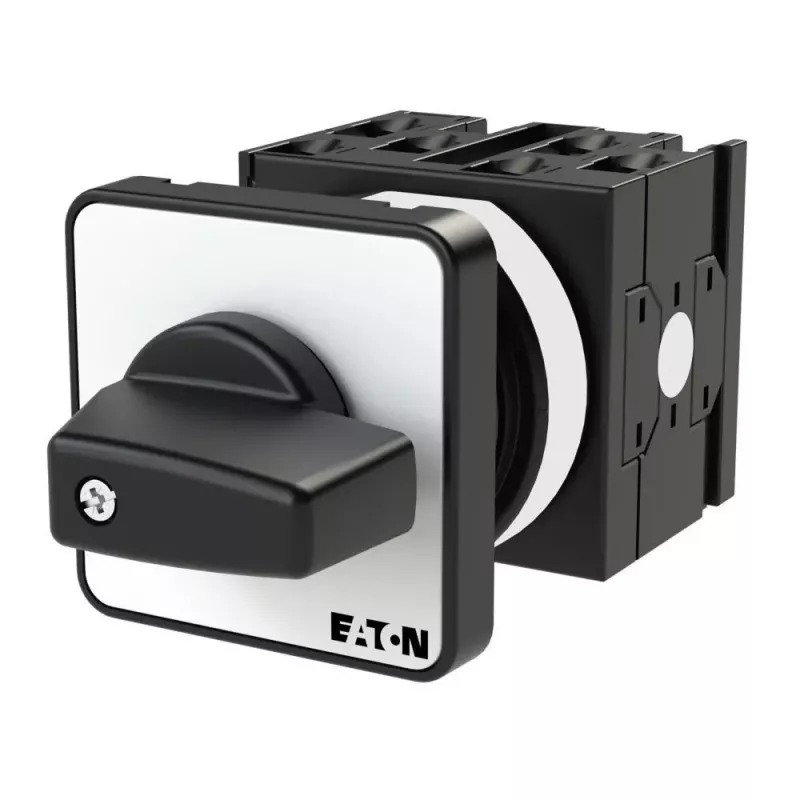

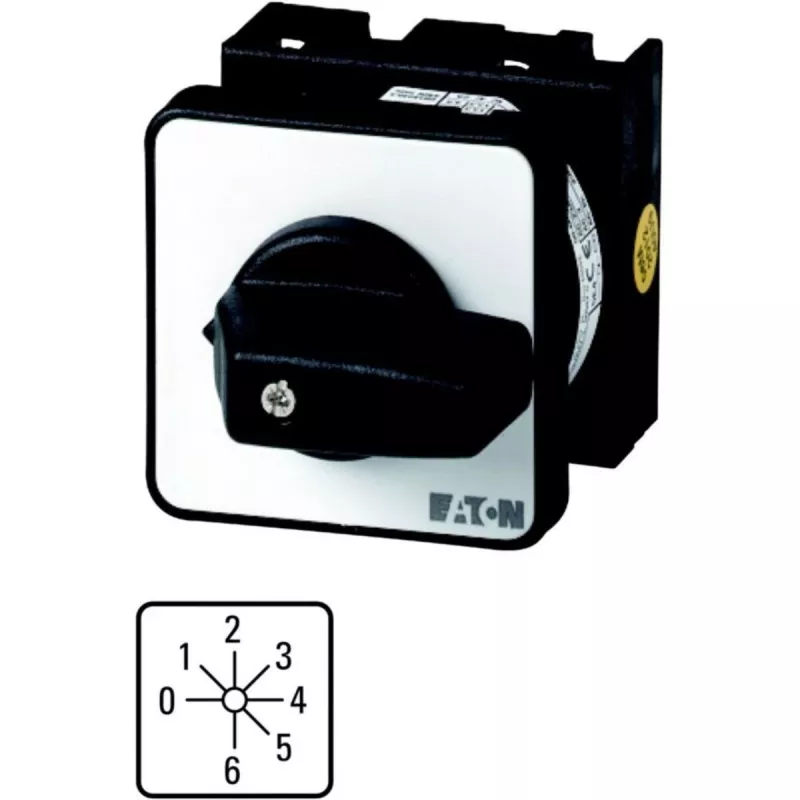

Eaton T0-3-8244/E valdymo jungiklis, 7 padėčių, 6,5 kW, 3 polių, juoda rankena

Kai reikia valdyti kelis darbo režimus vienu patikimu jungikliu, Eaton T0-3-8244/E tampa tuo sprendimu, kuris nereikalauja nei papildomų modulių, nei kompromisų. Kompaktiškas 7 padėčių kumštelinis mechanizmas su 6,5 kW perjungimo galia leidžia drąsiai jungti variklių apkrovas net ir intensyviai dirbančiose valdymo grandinėse.

Kodėl verta rinktis

• 7 jungimo padėtys su 45° perjungimo kampu – tikslus daugiapakopis valdymas be „persokimo“
• Vardinė darbinė galia 6,5 kW prie 400 V AC-23A – tinka variklių apkrovoms
• 3 polių konfigūracija su varžtiniais gnybtais – patikimas ir tvarkingas sujungimas
• Apsaugos laipsnis iš priekio IP65, iš galo IP20 – lankstus montavimas skydelyje
• Vardinė nepertraukiamoji srovė 20 A, izoliacijos įtampa 690 V

Kasdienis naudojimas

Jungiklis sukurtas paprastam valdymui ir ilgaamžiškumui. Juoda standartinė rankena gerai laikosi rankoje, o aiškiai juntamos 45° fiksavimo padėtys leidžia operatoriui užtikrintai pasirinkti reikiamą režimą. Darbinė temperatūra nuo -25 °C iki +50 °C reiškia, kad jis stabiliai veikia ir ne pačiomis palankiausiomis sąlygomis.

Techninės specifikacijos

• Jungiklio tipas: kumštelinis jungiklis / valdymo jungiklis
• Polių skaičius: 3
• Jungimo padėčių skaičius: 7
• Jungimo programa: 8244
• Vardinė nepertraukiamoji srovė (Iu): 20 A
• Vardinė darbinė srovė AC-23A prie 400 V: 13,2 A
• Vardinė darbinė galia AC-23A prie 400 V: 6,5 kW
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6000 V
• Apsaugos laipsnis (priekis): IP65
• Apsaugos laipsnis (galas): IP20
• Montavimo būdas: priekinis montavimas, centrinis tvirtinimas
• Gnybtų tipas: varžtiniai gnybtai
• Perjungimo kampas: 45°
• Rankenos tipas: juoda standartinė rankena
• Standartai: IEC/EN 60947, VDE 0660
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C
• Prijungimo galimybė: 1 x 2,5 mm² / 2 x 1,5 mm²

Kam tinka

Šis valdymo jungiklis skirtas tiems, kurie projektuoją ar prižiūri pramoninius skydus, mašinų valdymo pultus ir įrangą, kur reikia kelių fiksuotų jungimo būsenų. Jis puikiai tinka variklių, siurblių ar kitų mechanizmų režimų perjungimui, kai svarbu ir tikslumas, ir ilgaamžiškumas.

Kaip naudoti

Jungiklis montuojamas priekyje, centrinio tvirtinimo būdu, todėl lengvai integruojamas į skydelio plokštę. Prijungimas atliekamas varžtiniais gnybtais, leidžiančiais saugiai priveržti 1 x 2,5 mm² arba 2 x 1,5 mm² laidininkus. Prieš eksploataciją patikrinkite, ar pasirinkta jungimo programa 8244 atitinka jūsų schemą.

Patarimas: prieš montuodami skydelyje, aiškiai pažymėkite visas 7 padėtis pagal savo valdymo schemą – taip operatoriui bus lengviau išvengti klaidingo perjungimo, o jungiklio 45° fiksavimas padės išlaikyti tikslumą kasdien.
