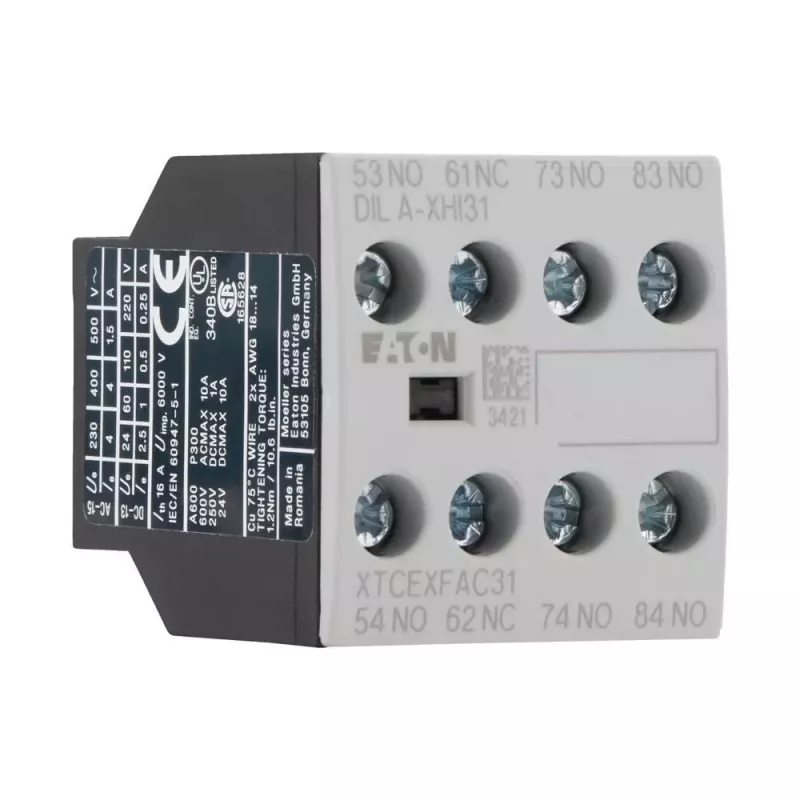

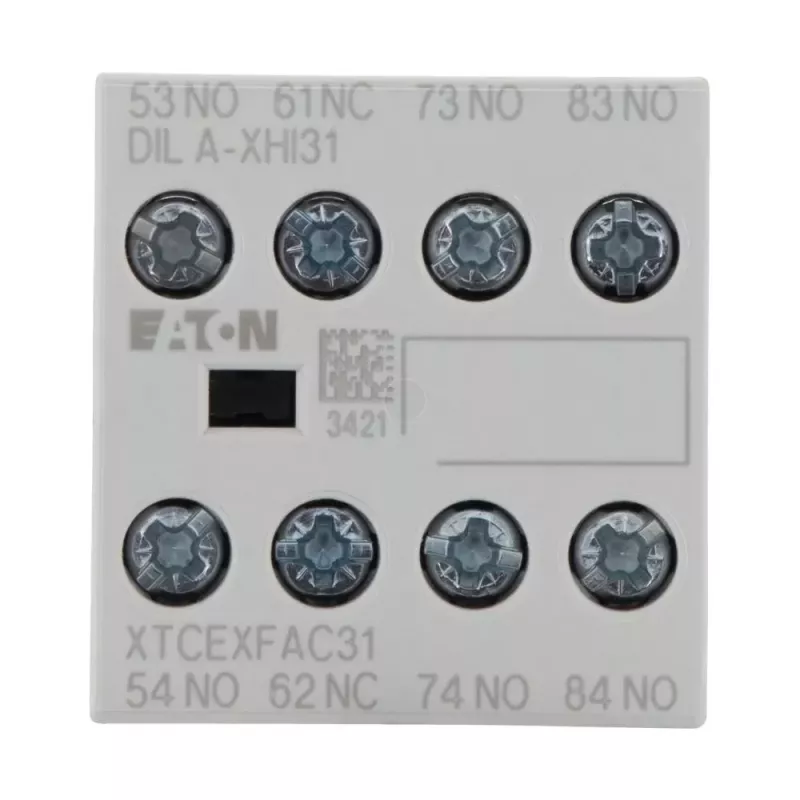

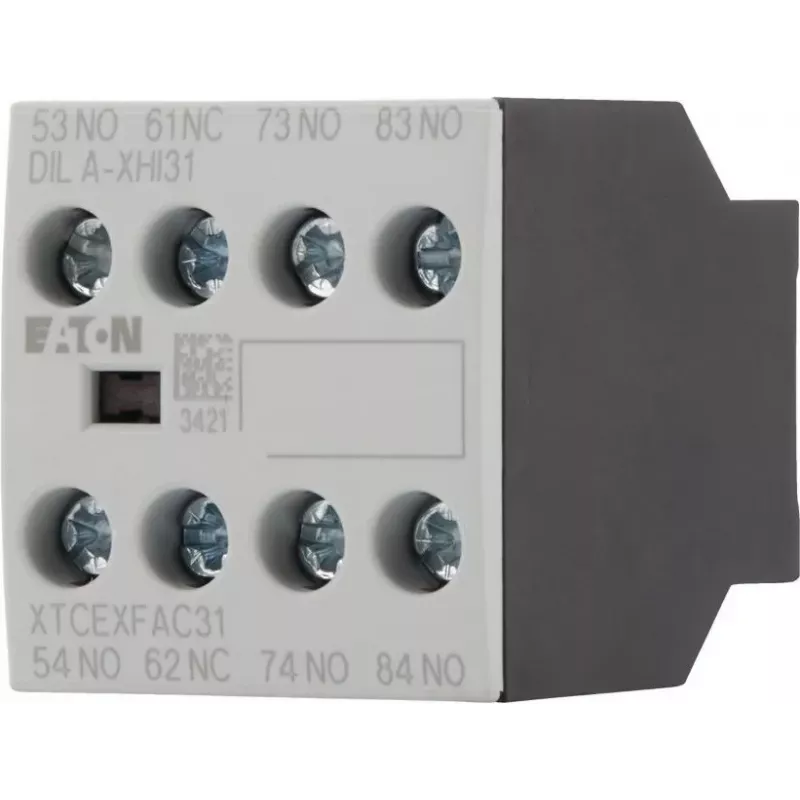

Eaton DILA-XHI31 pagalbinis kontaktų blokas, 3 NO + 1 NC, varžtiniai gnybtai, priekinis montavimas, juodas/baltas 276427

Kai reikia papildyti valdymo grandinę patikimais pagalbiniais kontaktais, Eaton DILA-XHI31 blokas su 690 V izoliacija ir 6 kV impulsų atsparumu yra tvirtas pasirinkimas. Jis skirtas montuoti priekyje ant Eaton DILM serijos kontaktorių (nuo DILM7 iki DILM38) ir praplečia jų galimybes trimis normaliai atvirais (NO) bei vienu normaliai uždaru (NC) kontaktu.

Kodėl verta rinktis

• Aukšta izoliacijos įtampa: 690 V vardinė, 6 kV impulsų atsparumas
• Universalus kontaktų derinys: 3 NO + 1 NC lanksčiai logikai
• Atsparus temperatūrų diapazonas: nuo -25 iki 60 °C darbo metu
• Paprastas priekinis montavimas ant DILM kontaktorių
• IP20 apsauga, tinkama pramoniniams valdymo skydams

Techninė informacija

• Kontaktų konfigūracija: 3 NO + 1 NC
• Polių skaičius: 4
• Montavimo tipas: priekinis
• Gnybtų tipas: varžtiniai
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Vardinė darbinė srovė (AC-15, 230 V): 4 A
• Vardinė darbinė srovė (DC-13, 220 V): 1 A
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki 60 °C
• Sandėliavimo temperatūra: nuo -40 iki 80 °C
• Suderinamumas: Eaton DILM kontaktoriai DILM7–DILM38
• Standartai: IEC/EN 60947-5-1
• Spalva: juoda / balta
• Produktų serija: DILA

Kam tinka

Šis blokas skirtas elektrikams ir pramonės automatizavimo specialistams, kurie naudoja Eaton DILM kontaktorių valdymo grandinėse. Jis pravers, kai reikia papildomų signalinių kontaktų, pavyzdžiui, būsenos indikacijai ar tarpusavio blokavimui. Dėl tvirto korpuso ir aiškios juodos/baltos spalvos jį lengva atpažinti skydelyje.

Kaip naudoti

Blokas montuojamas tiesiai ant kontaktoriaus priekio – tereikia jį užfiksuoti tam skirtoje vietoje. Varžtiniai gnybtai užtikrina patikimą laidų sujungimą. Prieš montuodami įsitikinkite, kad kontaktoriaus modelis atitinka DILM7–DILM38 diapazoną. Prijungdami laikykitės schemos ir naudokite tinkamo skerspjūvio laidus.

Patarimas: montuodami visada atjunkite maitinimą ir patikrinkite, ar kontaktų būsena atitinka jūsų valdymo logiką. Jei reikia daugiau kontaktų, galite pridėti papildomų DILA serijos blokų – jie sukasi patogiai vienas šalia kito.
