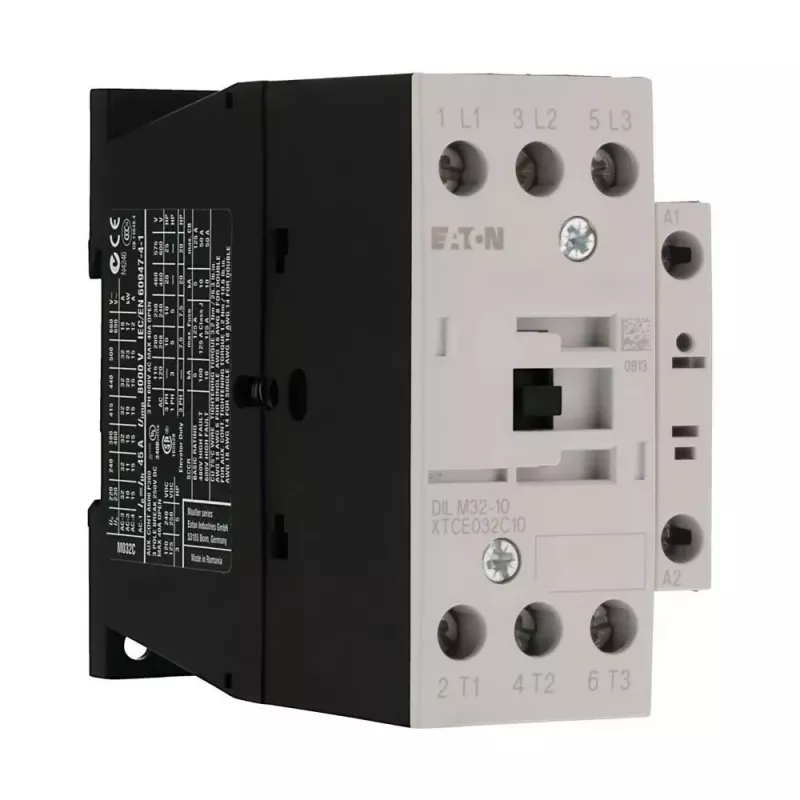

Eaton DILM32-10(RDC24) galios kontaktorius, 3 polių, 32 A, 24-27 V DC ritė, 1 NO pagalbinis kontaktas 277274

15 kW galios perjungimas trijų fazių grandinėse – štai ką užtikrina Eaton DILM32-10(RDC24) kontaktorius su 32 A AC-3 režimu (esant 400 V).

Kodėl verta rinktis

Šis 3 polių galios kontaktorius turi 24-27 V DC ritę ir vieną normaliai atvirą (NO) pagalbinį kontaktą. Jis sukurtas patikimai perjungti trifazius variklius ir kitas kintamosios srovės apkrovas iki 32 A pagal AC-3 naudojimo kategoriją. Varžtiniai gnybtai užtikrina saugų prijungimą, o 690 V vardinė izoliacijos įtampa leidžia naudoti pramoniniuose valdymo skydeliuose ir variklių paleidikliuose.

Privalumai

• Didelis elektrinis patvarumas: daugiau nei 1,5 milijono perjungimų AC-3 sąlygomis
• Platus darbinės temperatūros diapazonas nuo -25 °C iki +60 °C
• 6 kV vardinė impulsinė atsparumo įtampa užtikrina patikimą izoliaciją
• Kompaktiškas, tvirtinamas ant DIN bėgelio arba varžtais – lankstus montavimas

Techniniai duomenys

• Pagrindiniai kontaktai: 3 normaliai atviri (NO)
• Pagalbiniai kontaktai: 1 normaliai atviras (NO)
• Vardinė darbinė srovė (AC-3, 400 V): 32 A
• Vardinė darbinė galia (AC-3, 400 V): 15 kW
• Vardinė darbinė srovė (AC-1, 400 V): 50 A
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai
• Darbinės temperatūros diapazonas: -25 °C iki +60 °C
• Elektrinis ilgaamžiškumas (AC-3): >1,5 x 10^6 perjungimų
• Standartai: IEC/EN 60947, VDE, UL, CSA

Kam tinka

Šis kontaktorius puikiai tinka tiems, kurie projektuojia ar prižiūri pramoninius valdymo skydus, variklių paleidiklius, siurblių, ventiliatorių ar konvejerių valdymo sistemas. Dėl 24-27 V DC ritės jis lengvai integruojamas su nuolatinės srovės valdymo grandinėmis, dažnai naudojamomis automatikos sistemose.

Kaip naudoti

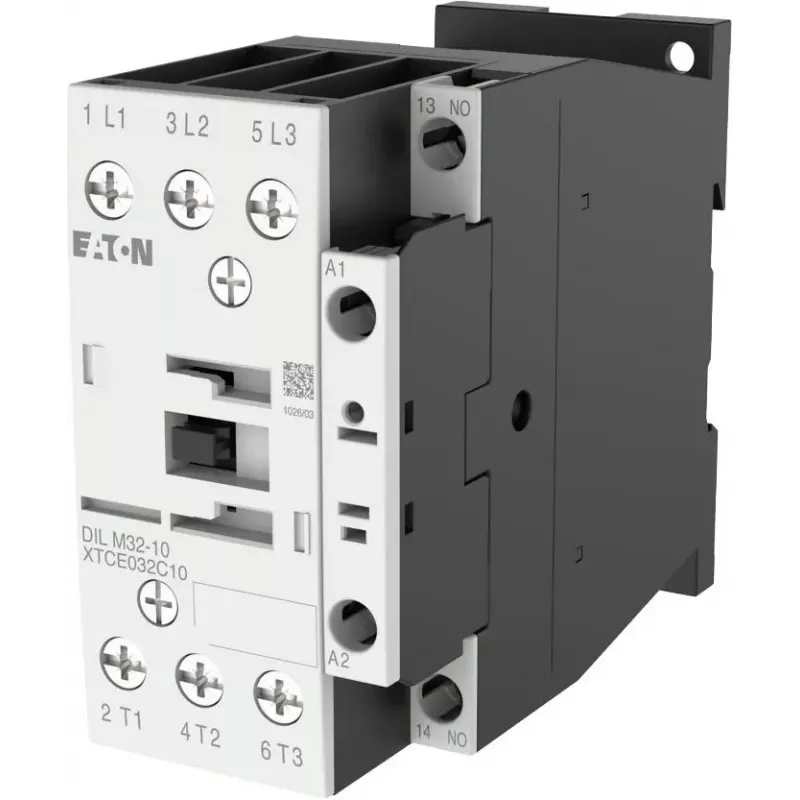

Montuokite ant DIN bėgelio arba tvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių kontaktų (1, 3, 5 – įėjimas; 2, 4, 6 – išėjimas), o valdymo įtampą – prie ritės gnybtų (A1, A2). Pagalbinis kontaktas (13-14) gali būti naudojamas signalizacijai arba savaiminiam užsiblokavimui. Prieš montuodami įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą (24-27 V DC).

Patarimas: reguliariai tikrinkite varžtinių gnybtų priveržimą – laikui bėgant jie gali atsilaisvinti dėl vibracijos. Taip pat stenkitės, kad kontaktorius nebūtų veikiamas tiesioginių vandens lašų ar dulkių, nes apsaugos laipsnis yra IP20.
