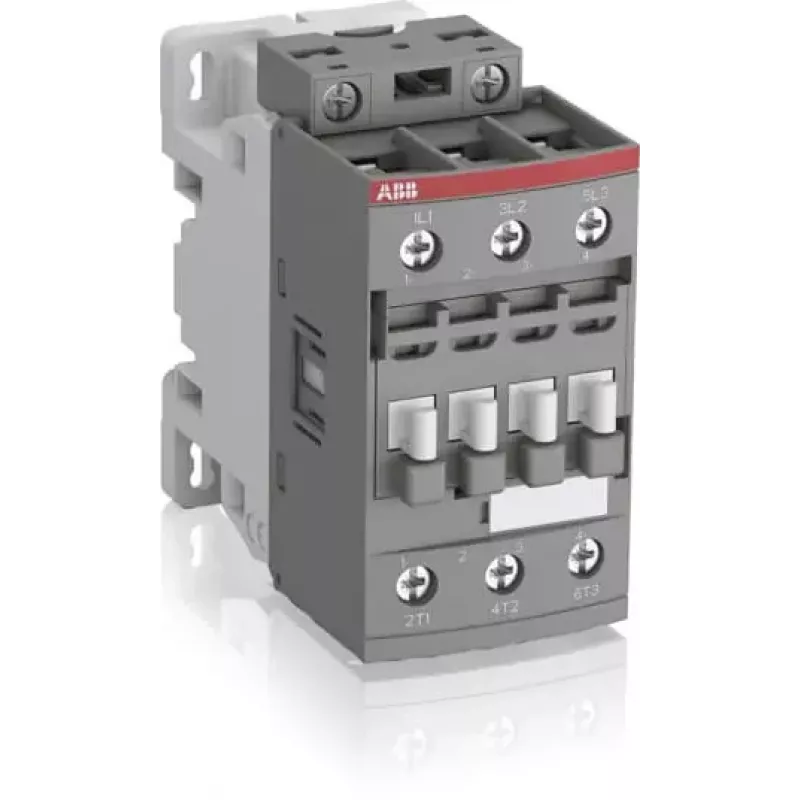

ABB AF26-30-00-13 3 polių kontaktoriai 100-250V AC/DC ritė 26A 11kW

Kai jūsų gamybos linija sustoja dėl perdegusio kontaktorius, kiekviena minutė brangi. ABB AF26-30-00-13 kontaktoriai užtikrina patikimą variklių perjungimą iki 11 kW, o platus ritės įtampos diapazonas 100-250 V AC/DC leidžia atsisakyti atskirų valdymo transformatorių – tai supaprastina montavimą ir sumažina atsargų kiekį.

Kodėl verta rinktis

Šis 3 polių kontaktoriai sukurtas darbui atšiauriomis sąlygomis: elektrinė mechaninė ištvermė atitinkamai 1,5 mln. ir 10 mln. ciklų, o izoliacijos įtampa 1000 V ir impulsinė įtampa 8 kV užtikrina saugų darbą net ir sudėtingoje aplinkoje. Kompaktiškas korpusas su IP20 apsauga puikiai tinka skydų montavimui.

Privalumai

• Platus ritės įtampos diapazonas: 100-250 V AC/DC – tinka įvairioms valdymo grandinėms.
• Didelė elektrinė ištvermė: 1,5 mln. ciklų (AC-3) ir mechaninė ištvermė – 10 mln. ciklų.
• Kompaktiškas dizainas su IP20 apsauga – idealus montavimui į skydą.
• Varžtiniai gnybtai užtikrina patikimą laidų sujungimą.

Techniniai duomenys

• Vardinė darbinė srovė (AC-3, ≤440 V): 26 A
• Vardinė darbinė srovė (AC-1, ≤690 V, 40°C): 45 A
• Vardinė galia (AC-3, 400 V): 11 kW
• Vardinė darbinė įtampa: 690 V AC / 220 V DC
• Polių skaičius: 3
• Pagrindiniai kontaktai: 3 NO
• Pagalbiniai kontaktai: 0 NO + 0 NC (įmontuoti)
• Gnybtų tipas: varžtiniai
• Montavimas: ant DIN bėgelio arba varžtais
• Darbinė temperatūra: -40 iki +70 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC 60947-1, IEC 60947-4-1, UL 60947-1, UL 60947-4-1
• Galios nuostoliai vienam poliui (AC-3): 1,5 W

Kaip naudoti

Kontaktorių montuokite ant DIN bėgelio arba varžtais, prijunkite valdymo įtampą prie ritės gnybtų (100-250 V AC/DC), o pagrindinius kontaktus įjunkite į variklio maitinimo grandinę. Dėl plataus ritės įtampos diapazono nereikia atskiro transformatoriaus – tiesiog prijunkite prie turimos valdymo įtampos.

Patarimas: prieš montuodami įsitikinkite, kad ritės įtampa atitinka jūsų valdymo sistemą, o kontaktoriaus galia atitinka variklio apkrovą. Reguliariai tikrinkite varžtinių gnybtų priveržimą, kad išvengtumėte peršilimo.
