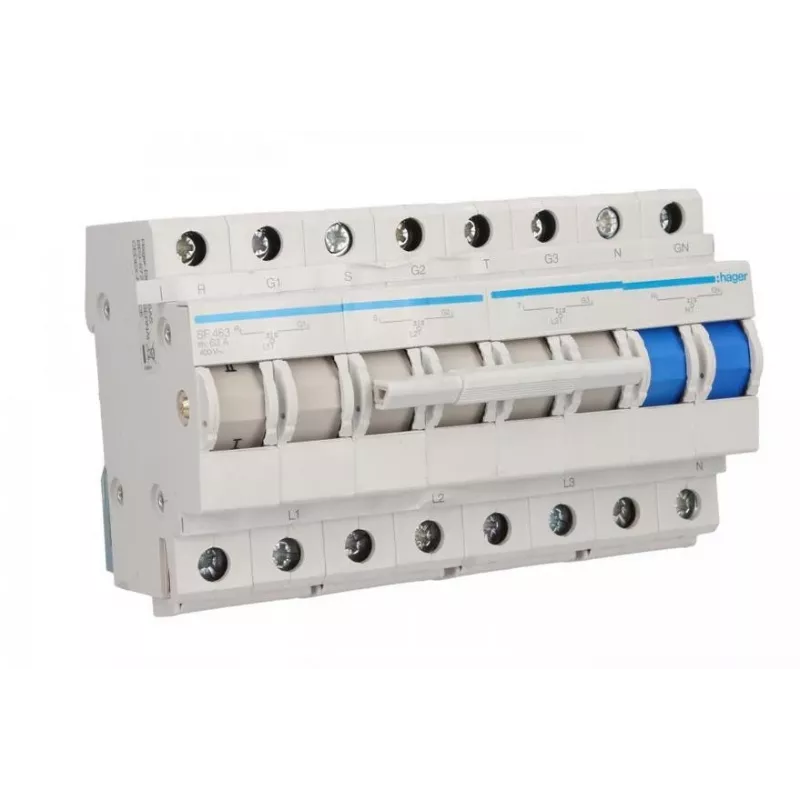

HAGER SF463 Modulinis galios jungiklis 4 polių 63A 400V AC I-0-II

Kai reikia perjungti maitinimo šaltinį arba atjungti grandinę, HAGER SF463 modulinis galios jungiklis yra patikimas sprendimas, skirtas trifazėms ir neutralės grandinėms. Šis kompaktiškas, DIN bėgelio montavimui skirtas jungiklis užtikrina aiškų perjungimą tarp dviejų maitinimo šaltinių arba grandinės izoliaciją, puikiai tinka tiek pramoniniams, tiek komerciniams elektros įrenginiams.

Kam jis skirtas

Šis jungiklis yra idealus pasirinkimas elektrikams, skydų gamintojams ir objektų valdytojams, kuriems reikia patikimo perjungimo arba izoliavimo įrenginio skirstomuosiuose skyduose, valdymo spintose ar mašinų maitinimo grandinėse. Jis tinka programoms, kuriose reikia matomo atjungimo ir rankinio valdymo, pavyzdžiui, generatoriaus perjungimui, variklio izoliacijai ar maitinimo šaltinio parinkimui.

Pagrindinės savybės

• 4 polių (3P+N) konfigūracija su I-0-II perjungimo padėtimis, skirta dviejų šaltinių perjungimui arba izoliacijai.
• 63 A vardinė srovė ir 400 V AC vardinė įtampa sunkioms grandinėms.
• Kompaktiškas modulinis dizainas: tik 4 moduliai (70 mm), montuojamas ant standartinio DIN bėgelio.
• Rankinis perjungimas su aiškia padėties indikacija saugiam perjungimui.
• Didelis elektrinis atsparumas: 10 000 ciklų; mechaninis atsparumas: 20 000 ciklų.
• Prijungimo galia iki 25 mm² standžiam arba 16 mm² lanksčiam laidui.
• IP20 apsauga priekyje (IP40 su gnybtų dangteliais) vidaus montavimui.
• Atitinka IEC/EN 60947-3 žemos įtampos skirstomųjų įrenginių standartą.

Specifikacijos

• Polių skaičius: 4 (3P+N)
• Vardinė srovė (In): 63 A
• Vardinė įtampa (Ue): 400 V AC
• Perjungimo padėtys: I-0-II
• Montavimas: DIN bėgelis
• Modulio plotis: 4 moduliai (70 mm)
• Valdymo tipas: rankinis perjungimas
• Vardinė izoliacijos įtampa (Ui): 500 V
• Vardinė impulsinė įtampa (Uimp): 6 kV
• Trumpojo jungimo atsparumo srovė (Icw): 1,5 kA (1 s)
• Elektrinis atsparumas: 10 000 ciklų
• Mechaninis atsparumas: 20 000 ciklų
• Prijungimo galia (lankstus laidas): 16 mm²
• Prijungimo galia (standus laidas): 25 mm²
• Apsaugos laipsnis: IP20 (priekyje), IP40 (su gnybtų dangteliais)
• Darbinė temperatūra: -20 iki +50 °C
• Laikymo temperatūra: -40 iki +70 °C
• Standartas: IEC/EN 60947-3
• Dažnis: 50/60 Hz

Patarimai

Prieš montuodami visada įsitikinkite, kad apkrovos srovė ir įtampa atitinka jungiklio vardines vertes. Norėdami pasiekti IP40 apsaugą, naudokite atitinkamus gnybtų dangtelius. Generatoriaus perjungimo atveju įsitikinkite, kad neutralės perjungimas leidžiamas pagal vietinius reglamentus. Montuokite jungiklį gerai vėdinamame korpuse, kad būtų laikomasi darbinės temperatūros ribų.
