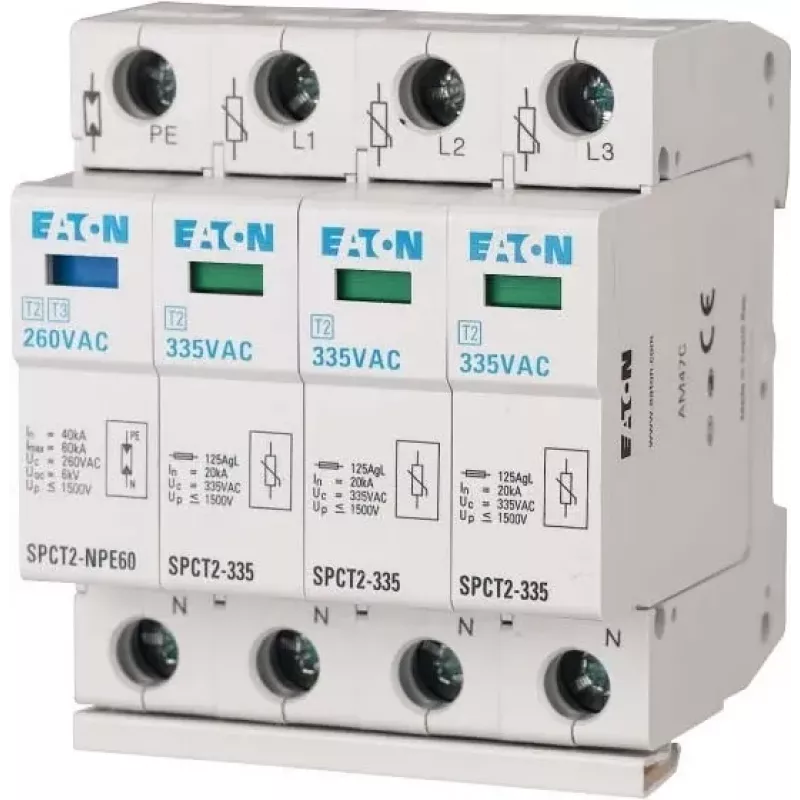

EATON SPCT2-335-3+NPE 2 tipo viršįtampių apsaugos prietaisas, 3 fazių + neutralus + PE, 335 V AC, 40 kA Imax, DIN bėgelis 167622

Kai žaibas trenkia netoliese arba elektros tinkle įvyksta perjungimo viršįtampis, jūsų brangi buitinė technika gali būti pažeista per akimirką. EATON SPCT2-335-3+NPE – tai 2 tipo viršįtampių apsaugos prietaisas, sukurtas apsaugoti tris fazes turinčias namų ar biuro elektros sistemas su neutraliu ir apsauginiu įžeminimu. Šis prietaisas montuojamas ant DIN bėgelio pagrindiniame skirstomajame skydelyje ir užtikrina patikimą apsaugą nuo trumpalaikių viršįtampių.

Kodėl verta rinktis

• Didelė iškrovos galia – net 40 kA Imax vienam poliuii, todėl atlaiko stiprius viršįtampius
• Itin greita reakcija – mažiau nei 25 ns, todėl apsaugo jautrią elektroniką
• Kompaktiškas 4 modulių plotis (72 mm) – lengvai telpa net mažuose skydeliuose
• Platus darbinės temperatūros diapazonas nuo -40 °C iki +80 °C – tinka įvairioms sąlygoms
• Liepsnai atsparus termoplastikinis korpusas – papildoma sauga
• Vizualus būsenos indikatorius (žalia/raudona vėliavėlė) – iš karto matote, ar prietaisas veikia

Kam tinka

Šis prietaisas rekomenduojamas namų savininkams, kurie nori apsaugoti brangią buitinę techniką (šaldytuvus, skalbimo mašinas, kompiuterius, televizorius) nuo žaibo išlydžių sukeliamų viršįtampių. Taip pat tinka mažoms įmonėms, biurams ar dirbtuvėms, kuriose yra tris fazes naudojančios elektros sistemos. Jei jūsų name ar biure yra trifazis įvadas, šis prietaisas bus puikus pasirinkimas.

Techninė informacija

• SPD tipas: 2 tipo (T2)
• Konfigūracija: 3+NPE
• Nominali įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc) L-N/L-PE: 335 V AC
• Maksimali nuolatinė darbinė įtampa (Uc) N-PE: 255 V AC
• Nominali iškrovos srovė (In) (8/20 µs): 20 kA vienam poliuii
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA vienam poliuii
• Įtampos apsaugos lygis (Up) L-N/L-PE: < 1,5 kV
• Įtampos apsaugos lygis (Up) N-PE: < 1,5 kV
• Trumpojo jungimo atsparumas (Isccr): 50 kA su tinkamu apsauginiu saugikliu
• Reakcijos laikas: < 25 ns
• Montavimas: DIN bėgelis 35 mm
• Modulių plotis: 4 TE (72 mm)
• Darbinė temperatūra: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 61643-11
• Vizualus būsenos indikatorius: žalia/raudona vėliavėlė
• Technologija: didelės energijos varistorius (MOV)
• Korpuso medžiaga: termoplastikas, liepsnai atsparus
• Maks. atsarginis saugiklis: 125 A gG

Kaip naudoti

Prietaisą montuokite pagrindiniame skirstomajame skydelyje ant 35 mm DIN bėgelio. Svarbu, kad jis būtų sumontuotas prieš jautriausius elektros prietaisus. Prieš montavimą būtinai išjunkite maitinimą. Prietaisą prijunkite pagal schemą: fazinius laidus prie L1, L2, L3, neutralų – prie N, o apsauginį įžeminimą – prie PE. Rekomenduojama naudoti 125 A gG saugiklį kaip atsarginę apsaugą. Sumontavę patikrinkite, ar indikatorius rodo žalią – tai reiškia, kad prietaisas veikia tinkamai. Jei indikatorius raudonas, prietaisą reikia pakeisti.

Patarimas: periodiškai, bent kartą per metus, patikrinkite vizualų indikatorių. Po stipraus žaibo išlydžio taip pat rekomenduojama jį patikrinti. Jei pastebėjote, kad indikatorius pakeitė spalvą į raudoną, nedelskite ir pakeiskite prietaisą – tik taip užtikrinsite nuolatinę apsaugą.
