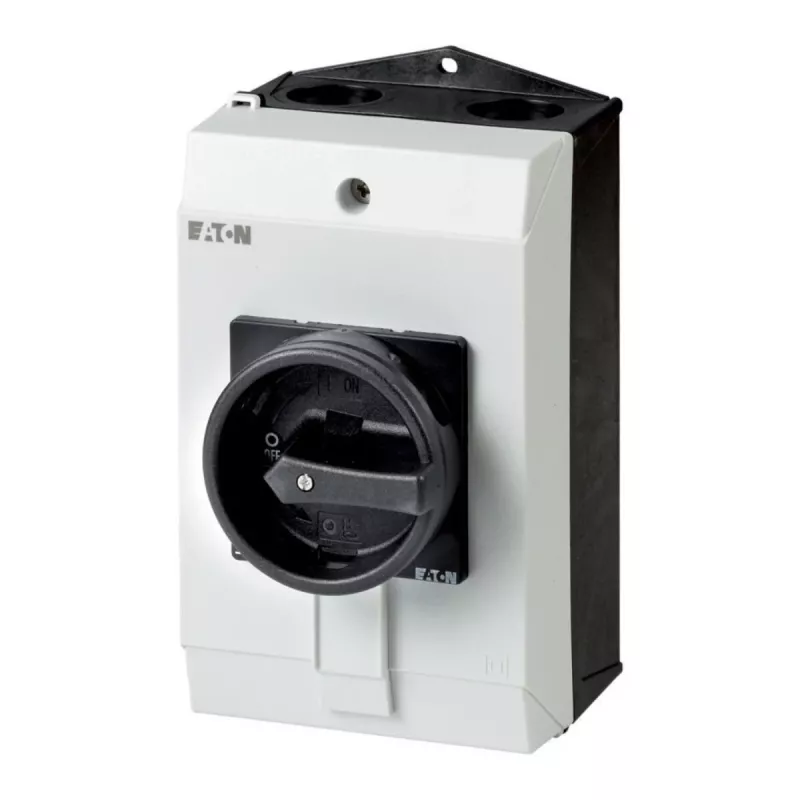

Eaton P1-25/I2H/SVB-SW/HI11 3 polių pagrindinis jungiklis 25A IP65 paviršinio montavimo juodas/pilkas 227862

Kai reikia saugiai atjungti tris fazes ir apsaugoti įrangą nuo netikėto įsijungimo, šis Eaton pagrindinis jungiklis yra patikimas sprendimas. Jis skirtas 25 A srovei ir 690 V AC įtampai, o 11 kW perjungimo galia prie 400 V užtikrina sklandų darbą net su galingais varikliais.

Kodėl verta rinktis

• Didelė perjungimo galia: 11 kW prie 400 V AC-23A
• IP65 apsauga – atsparus dulkėms ir vandens srovėms
• Užrakinama OFF padėtis – saugus techninis aptarnavimas
• Plačios darbinės temperatūros: nuo -25 °C iki +50 °C
• 3 polių jungiklis su aiškia ON-OFF padėtimi

Techninė informacija

• Nominali darbinė srovė (Iu): 25 A
• Nominali darbinė įtampa (Ue): 690 V AC
• Polių skaičius: 3
• Perjungimo funkcija: ON-OFF (2 padėtys)
• Montavimo tipas: paviršinis
• Korpuso apsaugos klasė: IP65
• Rankenos spalva: juoda
• Korpuso spalva: pilka
• Korpuso medžiaga: polikarbonatas
• Jungimo tipas: varžtiniai gnybtai
• Nominali impulsinė įtampa (Uimp): 6 kV
• Nominali trumpojo jungimo atsparumo srovė (Icw): 0,5 kA (1 s)
• Darbinė temperatūra: nuo -25 iki +50 °C
• Atitinka standartus: IEC/EN 60947
• NEMA klasė: NEMA 12

Kam tinka

Šis jungiklis puikiai tinka dirbtuvėms, garažams, mažoms gamykloms ar komercinėms patalpoms, kur reikia patikimai atjungti trijų fazių maitinimą. Jis taip pat tinka techninės priežiūros darbams, nes OFF padėtį galima užrakinti pakabinama spyna (nepridedama), taip užtikrinant, kad niekas netyčia neįjungtų įtampos.

Kaip naudoti

Jungiklis montuojamas ant lygaus paviršiaus varžtais (nepridedami). Prijunkite fazinius laidus prie varžtinių gnybtų pagal schemą, tada uždenkite korpusą. Įprastai naudojant, tiesiog pasukite juodą rankeną į ON arba OFF padėtį. Prieš atlikdami techninę priežiūrą, nustatykite OFF ir užrakinkite spyna.

Patarimas: prieš montuodami įsitikinkite, kad maitinimas išjungtas, ir naudokite tinkamo skerspjūvio laidus, atitinkančius 25 A srovę. Reguliariai patikrinkite, ar korpusas nepažeistas, kad išliktų IP65 apsauga.
