Eaton SPCT2-280-3+NPE 2 tipo apsaugos nuo viršįtampių įtaisas - 3P+NPE, 20kA, montavimui ant DIN bėgelio

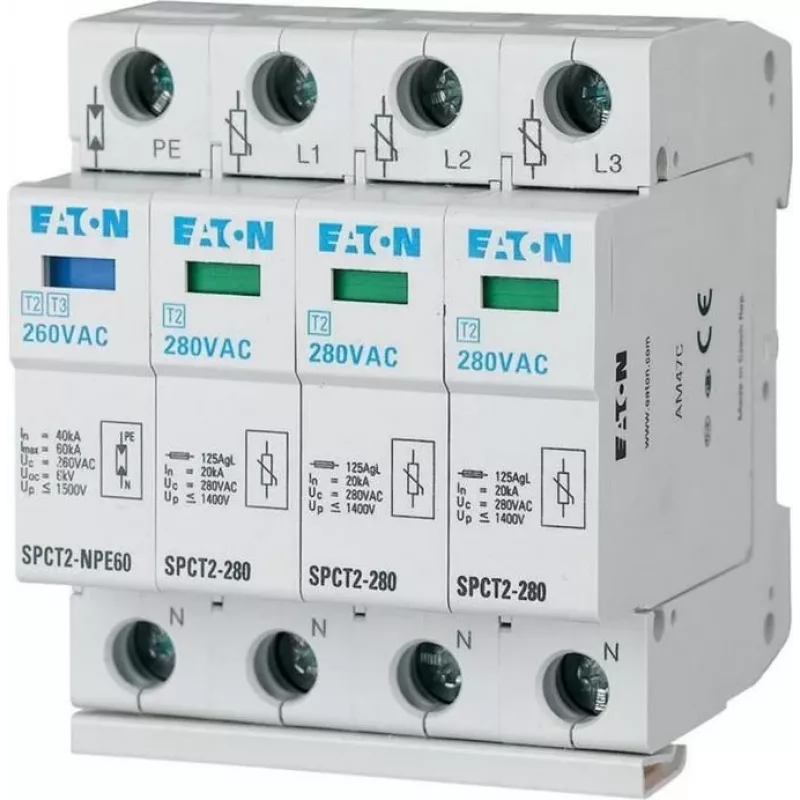

Pirmas dalykas, kurį pastebėsite paėmę į rankas Eaton SPCT2-280-3+NPE – tai tvirtas, modulinis korpusas su aiškiu žaliu/raudonu indikatoriumi. Bet tikroji jo vertė slypi viduje: šis 2 tipo apsaugos nuo viršįtampių įtaisas (SPD) yra tarsi nematomas skydas jūsų elektros instaliacijai, pasiruošęs per milisekundes nukreipti pavojingus viršįtampius į žemę ir apsaugoti brangią įrangą nuo tykaus gedimo ar staigaus sunaikinimo.

Kam jis skirtas

Šis įtaisas – idealus pasirinkimas elektrikams, skydų gamintojams ir pastatų prižiūrėtojams, dirbantiems su trifazėmis sistemomis. Jis puikiai tinka komerciniams pastatams, biurams, prekybos centrams ir lengvosios pramonės objektams, kur svarbiausia – nepertraukiamas veikimas ir paprasta priežiūra. Jei norite apsaugoti pagrindinį arba paskirstymo skydą nuo žaibo sukeltų viršįtampių ar tinklo perjungimų – šis įrenginys kaip tik jums.

Pagrindiniai privalumai

• 2 tipo (II klasės) apsauga pagal IEC/EN 61643-11 standartą – tinkama tiek pagrindiniams, tiek paskirstymo skydams.
• 3P+NPE konfigūracija apsaugo visas tris fazes, nulį ir įžeminimą – visapusiška apsauga 230/400 V kintamosios srovės sistemoms.
• Didelė iškrovos galia: vardinė 20 kA (8/20 µs) ir maksimali 40 kA (8/20 µs), o trumpojo jungimo atsparumas – 50 kA.
• Žemas apsaugos lygis (< 1,3 kV) ir greitas reagavimas (< 25 ns) efektyviai apriboja viršįtampius.
• Modulinis, kištukinis korpusas su vizualiu indikatoriumi (žalia/raudona) – greitai patikrinsite būklę ir lengvai pakeisite modulį be laidų perjungimo.
• Integruotas terminis atjungiklis saugiai atjungia sugedusius varistorius, užkirsdamas kelią gaisro pavojui.
• Montavimas ant 35 mm DIN bėgelio – paprasta integracija į standartinius skydus.

Specifikacijos

• Gaminio tipas: apsaugos nuo viršįtampių įtaisas (SPD)
• SPD tipas: 2 tipas (II klasė)
• Polių skaičius: 3P+NPE
• Vardinė įtampa (Un): 230/400 V AC
• Maksimali nuolatinė darbinė įtampa (Uc): 280 V AC
• Vardinė iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Apsaugos įtampos lygis (Up): < 1,3 kV
• Trumpojo jungimo atsparumas (Isccr): 50 kA
• Reagavimo laikas: < 25 ns
• Gesinimo geba: taip
• Terminis atjungiklis: integruotas
• Montavimo būdas: DIN bėgelis (35 mm)
• Būklės indikacija: vizuali (žalia/raudona)
• Korpuso konstrukcija: modulinė, kištukinė
• Apsaugos laipsnis: IP20
• Standartai: IEC/EN 61643-11
• Paskirtis: pagrindiniai ir paskirstymo skydai

Patarimai

Norėdami užtikrinti geriausią apsaugą, įtaisą montuokite kuo arčiau skydo įvado, o laidus stenkitės palikti kuo trumpesnius – taip sumažinsite praleidžiamą įtampą. Periodiškai tikrinkite indikatorių: jei jis parodo raudoną spalvą, nedelsdami pakeiskite modulį, kad apsauga veiktų be pertrūkių. Jei naudojate kartu su 1 tipo SPD, vadovaukitės gamintojo rekomendacijomis dėl tinkamo koordinavimo.
