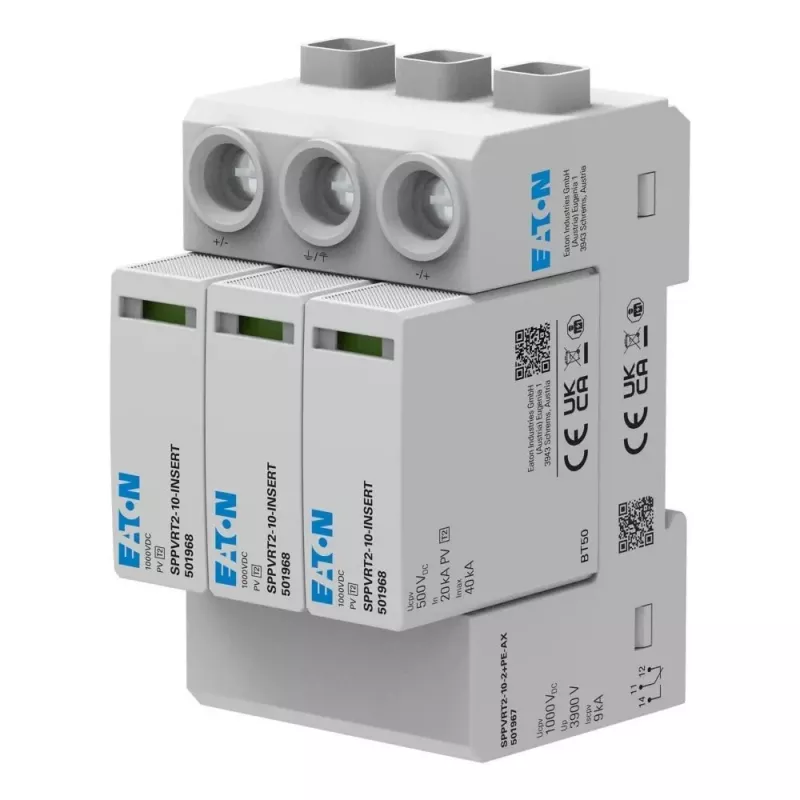

Eaton PV viršįtampių apsaugos įtaisas 1000V Type 2 Tested (EP-501966)

Saulės elektrinės savininkams, montuotojams ir elektrikams, kurie vertina patikimumą ir ilgaamžiškumą, šis Eaton EP-501966 viršįtampių apsaugos įtaisas yra būtinas komponentas. Jis skirtas apsaugoti jūsų fotovoltinę sistemą nuo pavojingų įtampos šuolių, kuriuos sukelia netiesioginiai žaibo smūgiai ar perjungimo viršįtampiai. Type 2 klasė užtikrina efektyvią apsaugą, o 1000 V DC nominali įtampa atitinka daugumos modernių saulės modulių reikalavimus.

Kodėl verta rinktis

• Didelė iškrovos galia: nominali iškrovos srovė 20 kA ir maksimali 40 kA, todėl atlaiko stiprius viršįtampius.
• Aiškus būsenos indikatorius (žalias/raudonas) leidžia vienu žvilgsniu patikrinti, ar apsauga veikia.
• Keičiami moduliai – paprasta priežiūra ir ilgesnis tarnavimo laikas.
• Montuojamas ant 35 mm DIN bėgelio, lengvai integruojamas į skirstomąsias dėžutes.
• Atsparus ekstremalioms temperatūroms: nuo -40 °C iki +80 °C.

Kaip naudoti

Įrenginys montuojamas standartiniame 35 mm DIN bėgelyje fotovoltinės sistemos sujungimo dėžutėje arba inverterio spintoje. Dėl modulinės konstrukcijos, sugedus apsauginiam moduliui, jį galima greitai pakeisti neišimant viso įtaiso. Įtampos apsaugos lygis ≤4,0 kV apsaugo jautrią inverterio elektroniką nuo žalingų įtampos šuolių.

Techninės specifikacijos

• Produkto tipas: viršįtampių apsaugos įtaisas (SPD)
• Pritaikymas: fotovoltinėms (PV) sistemoms
• SPD tipas: Type 2 (pagal EN 50539-11)
• Nominali nuolatinė įtampa (Un): 1000 V DC
• Maksimali nuolatinė darbinė įtampa (Uc): 1060 V DC
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Maksimali iškrovos srovė (Imax): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤ 4,0 kV
• Polių skaičius: 3
• Montavimas: DIN bėgelis (35 mm)
• Apsaugos technologija: varistorius (MOV)
• Vizualinis būsenos indikatorius: taip (žalias/raudonas)
• Nuotolinio signalizavimo kontaktas: ne
• Keičiami moduliai: taip
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Standartai: EN 50539-11, IEC 61643-31

Paskutinė pastaba

Šis įtaisas sukurtas reiklioms PV sistemoms – patikima viršįtampių apsauga, lengva priežiūra ir aiškus veikimo indikacija.
