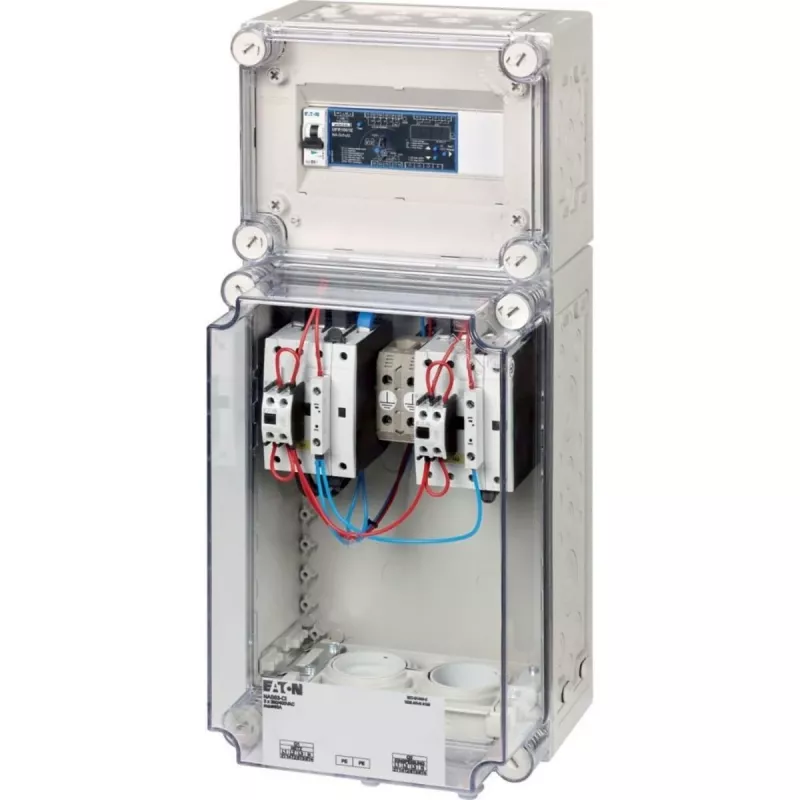

Eaton NAS63-CI-1 Tinklo prijungimo apsaugos kombinacija 63A 3P+N 400V AC 168106

63 A vardinė srovė, 400 V AC ir integruotas kontaktorius – visa tai viename 6 TE modulio įrenginyje, kuris užtikrina atitiktį VDE-AR-N 4105 standartui be papildomų apsaugos relių ir kontaktorių.

Kodėl verta rinktis

• Vardinė srovė: 63 A, vardinė įtampa: 400 V AC, 3P+N konfigūracija
• Stebi viršįtampį ir įtampos kritimą, viršdažnį ir žemadažnį, fazių seką bei salos režimą
• Integruotas kontaktorius automatiškai atjungia generatorių
• 2 NO + 2 NC pagalbiniai kontaktai būsenos signalizavimui
• Kompaktiškas 6 TE (105 mm) modulinis plotis, montuojamas ant DIN bėgelio

Kaip tai veikia kasdien

Įrenginys montuojamas tarp generatoriaus ir viešojo tinklo. Jis nuolat tikrina tinklo parametrus. Jei kuri nors reikšmė išeina už leistinų ribų, vidinis kontaktorius per reikiamą laiką atsidaro ir izoliuoja generatorių. Pagalbiniai kontaktai leidžia nuotoliniu būdu stebėti jungiklio būseną. Varžtiniai gnybtai užtikrina patikimą laidininkų iki vardinio skerspjūvio prijungimą.

Techninės specifikacijos

• Produkto tipas: Tinklo prijungimo apsaugos kombinacija (NA-Schutzkombination)
• Vardinė srovė (In): 63 A
• Vardinė įtampa (Un): 400 V AC
• Polių skaičius: 3P+N
• Dažnis: 50/60 Hz
• Apsaugos standartas: VDE-AR-N 4105
• Stebėjimo funkcijos: Viršįtampis/įtampos kritimas, viršdažnis/žemadažnis, fazių seka, salos režimo aptikimas
• Atjungimo įtaisas: Integruotas kontaktorius
• Pagalbiniai kontaktai: 2 NO + 2 NC
• Montavimo tipas: DIN bėgelis
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: -25 iki +55 °C
• Prijungimo tipas: Varžtiniai gnybtai
• Modulinis plotis: 6 TE (105 mm)
• Naudojimas: Fotovoltinės sistemos, kogeneracinės elektrinės, paskirstytoji gamyba

Kam tinka

Šis įrenginys skirtas saulės elektrinių ir kogeneracinių jėgainių savininkams, kurie nori užtikrinti sklandų ir teisėtą prisijungimą prie tinklo. Jis taip pat tinka elektrikams, projektuojantiems paskirstytosios gamybos sistemas, kuriose reikia patikimos apsaugos ir vietos taupymo skydelyje.

Kaip naudoti

Sumontuokite NAS63-CI-1 ant DIN bėgelio tarp generatoriaus ir viešojo tinklo. Prijunkite fazinius ir nulinį laidininkus prie varžtinių gnybtų. Pagalbinius kontaktus prijunkite prie stebėjimo sistemos, kad galėtumėte nuotoliniu būdu stebėti įrenginio būseną. Įrenginys automatiškai stebės tinklo parametrus ir atjungs generatorių, jei reikšmės viršys leistinas ribas.

NAS63-CI-1 sujungia apsaugą ir perjungimą viename įrenginyje, todėl sumažėja laidų ir skydelio vietos sąnaudos, o atitiktis VDE-AR-N 4105 standartui pasiekiama paprasčiau.
