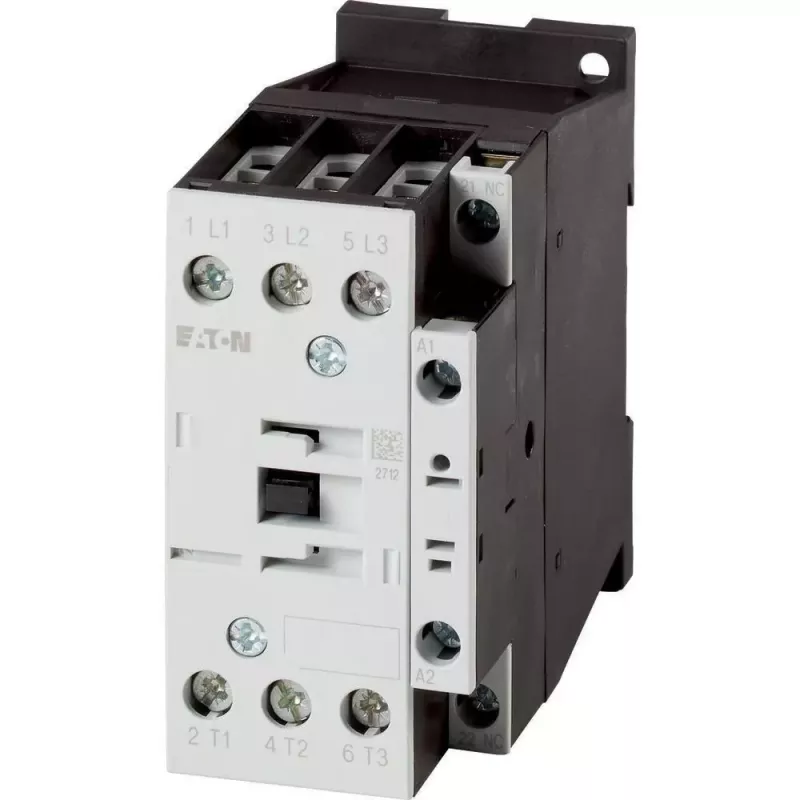

Eaton DILM17-01 kontaktoriuss, 3 polių, 17 A, 230 V AC ritė, 1 NC pagalbinis 277036

Kai reikia patikimai įjungti ir išjungti trifazius variklius iki 7,5 kW (400 V), Eaton DILM17-01 kontaktoriuss yra sprendimas, kuriuo pasitiki elektrikai ir pramonės įrenginių projektuotojai. Šis kompaktiškas įrenginys užtikrina ilgaamžiškumą net intensyvaus naudojimo sąlygomis – mechaninis atsparumas siekia 10 milijonų operacijų.

Kodėl verta rinktis

• Universalus maitinimas: 230 V AC (50 Hz) ir 240 V AC (60 Hz) ritė tinka tiek Europos, tiek Šiaurės Amerikos valdymo grandinėms.
• Integruotas 1 NC pagalbinis kontaktas leidžia lengvai realizuoti grįžtamąjį ryšį ar blokavimą.
• Montavimas ant DIN bėgelio arba varžtais – lankstus sprendimas bet kokioje spintelėje.
• IP20 apsaugos klasė ir 45 mm plotis – idealiai tinka kompaktiškiems skydams.

Techniniai duomenys

• Nominali darbinė srovė: 17 A (AC-3, 400 V)
• Nominali darbinė galia: 7,5 kW (AC-3, 400 V)
• Ritės įtampa: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Pagalbiniai kontaktai: 1 NC
• Polių skaičius: 3
• Montavimas: DIN bėgelis arba varžtai
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -25 iki +60 °C
• Nominali izoliacijos įtampa: 690 V
• Atsparumas impulsinei įtampai: 6 kV
• Atitinka IEC/EN 60947, turi UL/CSA sertifikatus

Kam tinka

Šis kontaktoriuss puikiai tinka variklių valdymui pramonės mašinose, vėdinimo ir oro kondicionavimo sistemose, siurblių ir ventiliatorių valdymo skydeliuose, konvejerių ir medžiagų apdorojimo įrenginiuose. Dėl savo patikimumo ir ilgaamžiškumo jis dažnai naudojamas ten, kur reikalingas dažnas perjungimas.

Kaip naudoti

Sumontuokite kontaktorių ant DIN bėgelio arba pritvirtinkite varžtais. Prijunkite maitinimo grandinę prie pagrindinių kontaktų (1, 3, 5 – įėjimas; 2, 4, 6 – išėjimas), o valdymo grandinę – prie ritės gnybtų (A1, A2). Jei reikia papildomų kontaktų, galite pridėti šoninius modulius. Prieš įjungdami maitinimą, patikrinkite, ar visi laidai tvirtai priveržti.

Patarimas: montuodami kontaktorių, palikite šiek tiek vietos aplink jį, kad būtų užtikrinta tinkama ventiliacija. Reguliariai tikrinkite, ar gnybtai nėra atsilaisvinę – tai padės išvengti perkaitimo ir prailgins įrenginio tarnavimo laiką.
