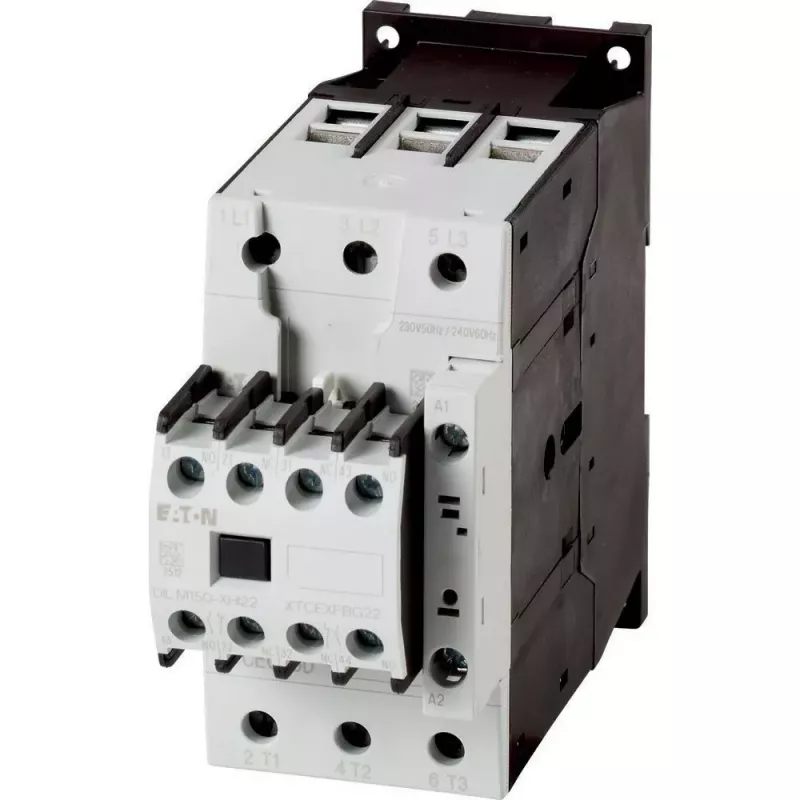

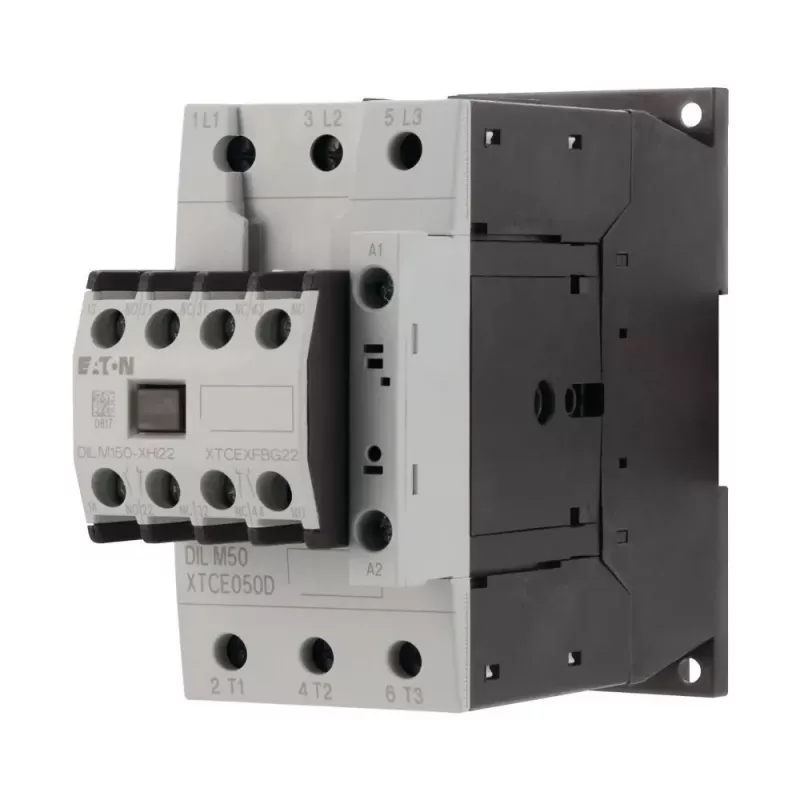

Eaton DILM50-22 3 polių kontaktoriuss, 50 A AC-3, 22 kW, 230 V AC ritė 277862

Kai reikia patikimai valdyti galingus variklius, kontaktoriaus kokybė tampa esminė. Eaton DILM50-22 – tai 3 polių kontaktorius, skirtas iki 22 kW galios varikliams prie 400 V įtampos. Jis atlaiko iki 50 A darbinę srovę AC-3 režimu ir turi 2 normaliai atvirus (NO) bei 2 normaliai uždarytus (NC) pagalbinius kontaktus, todėl lengvai integruojamas į valdymo grandines.

Kodėl verta rinktis DILM50-22?

Šis kontaktorius pasižymi itin ilgu tarnavimo laiku: mechaninis atsparumas siekia 10 milijonų perjungimų, o elektrinis – 1,5 milijono operacijų esant AC-3 apkrovai. Tai reiškia mažiau techninės priežiūros ir ilgesnį įrenginio veikimą net intensyvaus naudojimo sąlygomis. Dviejų dažnių ritė (230 V AC 50 Hz ir 240 V AC 60 Hz) užtikrina suderinamumą su skirtingais maitinimo tinklais.

Techninės specifikacijos

• Vardinis darbinės srovės stipris (AC-3, 400 V): 50 A
• Vardinis darbinės srovės stipris (AC-1, 400 V): 80 A
• Vardinė darbinė galia (AC-3, 400 V): 22 kW
• Valdymo įtampa: 230 V AC (50 Hz), 240 V AC (60 Hz)
• Pagalbiniai kontaktai: 2 NO + 2 NC
• Polių skaičius: 3
• Vardinė izoliacijos įtampa (Ui): 690 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 6 kV
• Montavimas: DIN bėgelis / varžtai
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai gnybtai
• Elektrinis tarnavimo laikas (AC-3): 1,5 x 10^6 operacijų
• Mechaninis tarnavimo laikas: 10 x 10^6 operacijų
• Standartai: IEC/EN 60947, VDE 0660, UL, CSA
• Korpuso dydis: DILM50

Kam tinka?

Šis kontaktorius puikiai tinka pramonės įmonėms, automatizavimo sistemų integratoriams, taip pat visiems, kurie projektuojia ar prižiūri elektros variklių valdymo spintas. Dėl kompaktiško korpuso ir universalaus montavimo jis lengvai įmontuojamas tiek į naujas, tiek į esamas sistemas.

Kaip naudoti?

Kontaktorius montuojamas ant DIN bėgelio arba tvirtinamas varžtais. Prie pagrindinių gnybtų prijungiami maitinimo kabeliai ir variklis, o prie pagalbinių kontaktų – valdymo grandinės. Prieš montuodami įsitikinkite, kad maitinimo įtampa atitinka ritės parametrus (230 V AC 50 Hz arba 240 V AC 60 Hz).

Patarimas: reguliariai tikrinkite kontaktų būklę ir užveržkite gnybtus – tai prailgins įrenginio tarnavimo laiką. Esant dideliam perjungimų dažniui, rekomenduojama naudoti kontaktorių su papildoma apsauga nuo viršįtampių.
