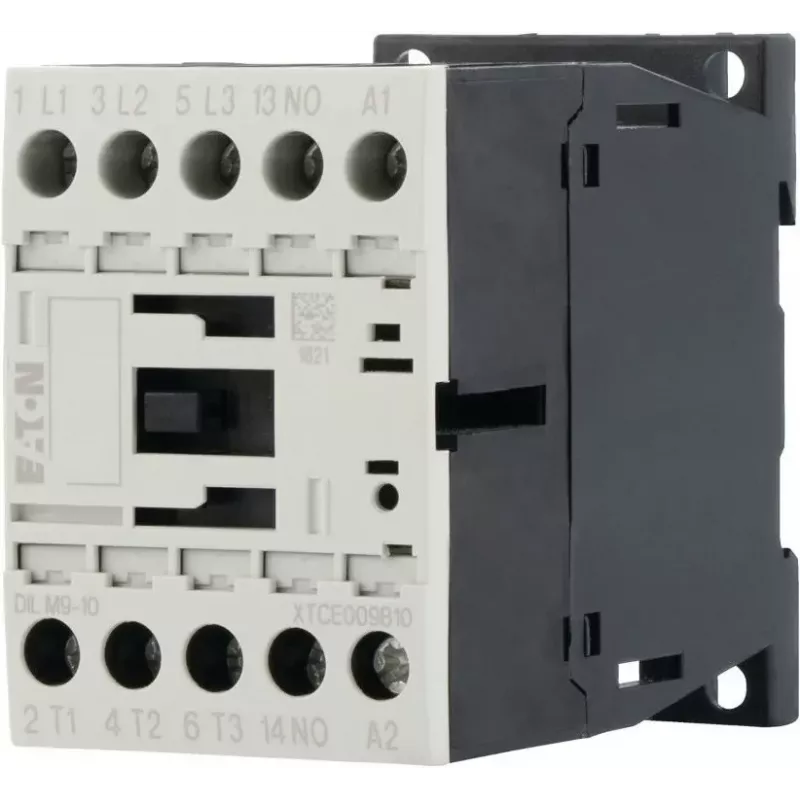

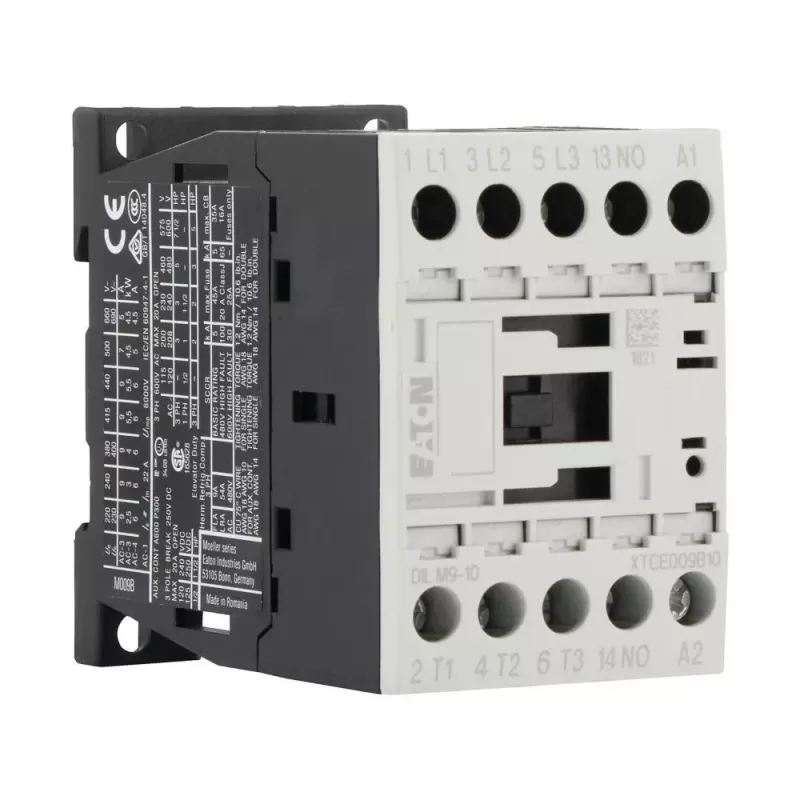

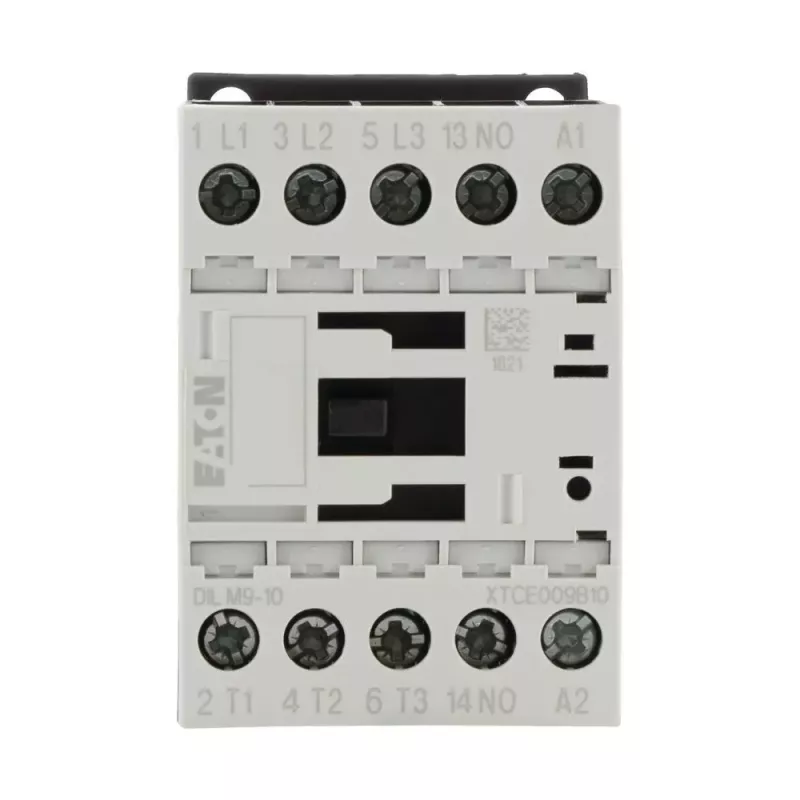

Eaton DILM9-10(24V50HZ) kontaktinė relė, 3 polių, 24 V AC ritė, 9 A, IP20 276677

Kai reikia patikimai valdyti mažus variklius ar kitas apkrovas, Eaton DILM9-10 kontaktinė relė su 24 V AC rite yra sprendimas, kuris tiesiog veikia. Šis kompaktiškas 3 polių įtaisas puikiai tinka valdymo grandinėms, kuriose jau naudojama žema įtampa, todėl nereikia papildomų maitinimo šaltinių. 9 A nominali darbinė srovė prie 400 V AC-3 leidžia valdyti variklius iki 4 kW, o siauras 45 mm plotis taupo vietą skydelyje.

Kodėl verta rinktis

• 3 pagrindiniai poliai, normaliai atviri (NO), skirti 9 A prie 400 V AC-3
• Ritės įtampa: 24 V AC, 50 Hz
• Nominali izoliacijos įtampa 690 V, impulsų atsparumas 6 kV
• IP20 apsaugos laipsnis, tinka montuoti ant DIN bėgelio arba varžtais
• Ilgas mechaninis patvarumas: 10 milijonų operacijų

Kasdienis naudojimas

DILM9-10 sukurta dažnam perjungimui. Gnybtai su varžtais priima vientisus arba daugiasluoksnius laidininkus ir patikimai juos laiko net vibruojant. Kontaktorius montuojamas ant standartinio 35 mm DIN bėgelio arba tvirtinamas varžtais, o 45 mm plotis palieka vietos kitiems įrenginiams spintoje. Papildomas kontaktas (1 NO) suteikia būsenos signalą blokavimo grandinėms ar PLC įėjimams.

Techninės specifikacijos

• Polių skaičius: 3
• Pagrindinių kontaktų konfigūracija: 3 NO
• Pagalbinių kontaktų konfigūracija: 1 NO
• Nominali darbinė srovė (AC-3, 400 V): 9 A
• Nominali darbinė galia (AC-3, 400 V): 4 kW
• Nominali izoliacijos įtampa (Ui): 690 V
• Nominali impulsų atsparumo įtampa (Uimp): 6 kV
• Ritės įtampa: 24 V AC
• Ritės dažnis: 50 Hz
• Mechaninis patvarumas: 10 x 10^6 operacijų
• Elektrinis patvarumas (AC-3): 1,5 x 10^6 operacijų
• Aplinkos darbinė temperatūra: -25 iki +60 °C
• Gnybtų tipas: varžtiniai gnybtai
• Montavimas: DIN bėgelis / varžtinis tvirtinimas
• Apsaugos laipsnis: IP20

Pabaigai

DILM9-10 sujungia patikimą kontaktoriaus konstrukciją su 24 V AC rite, todėl tai paprastas pasirinkimas valdymo skydams, kuriuose naudojami žemos įtampos kintamosios srovės valdymo signalai.
