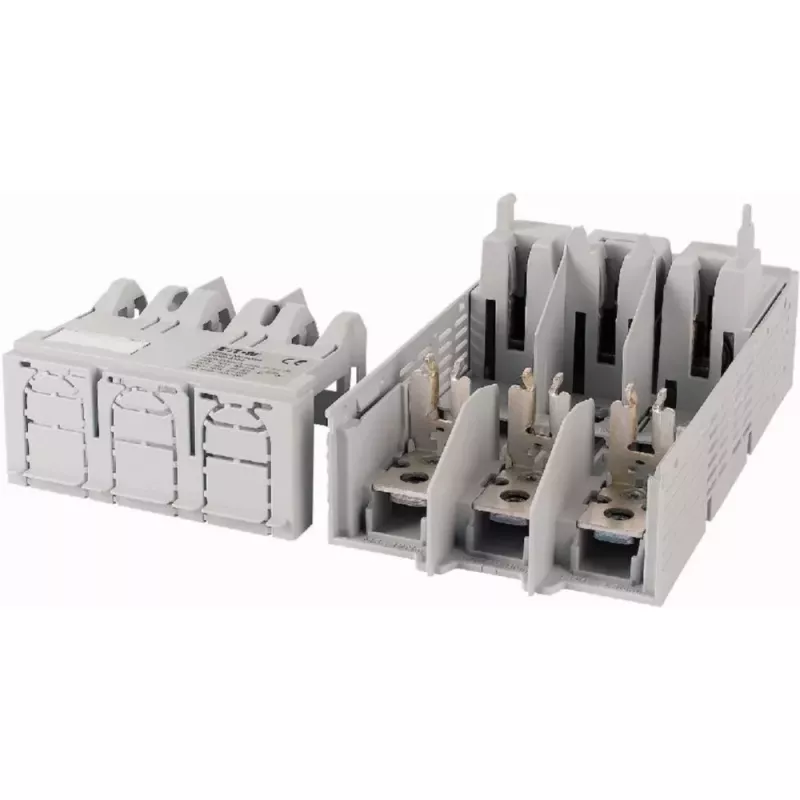

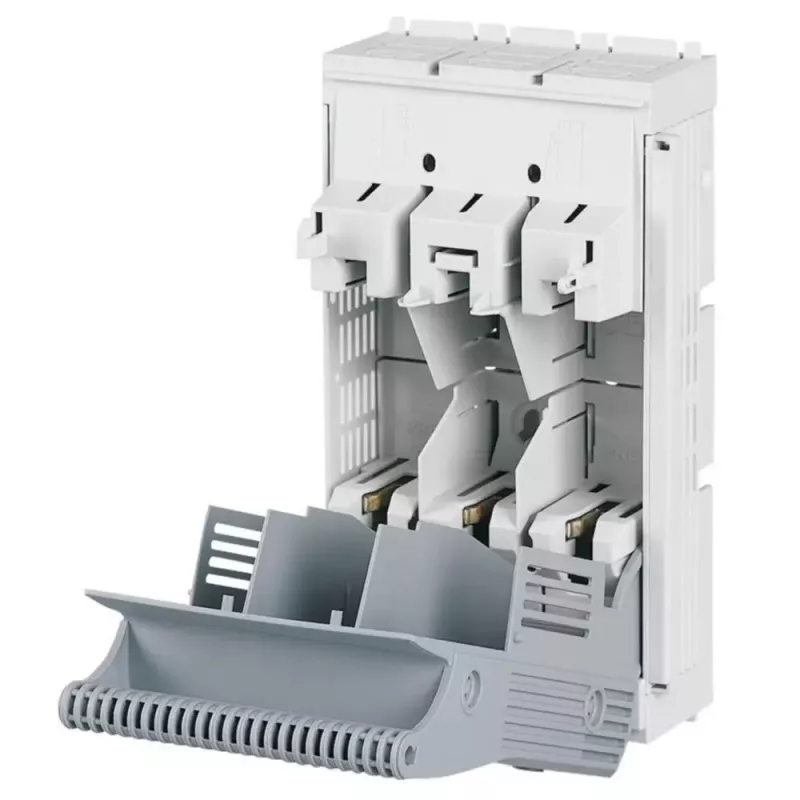

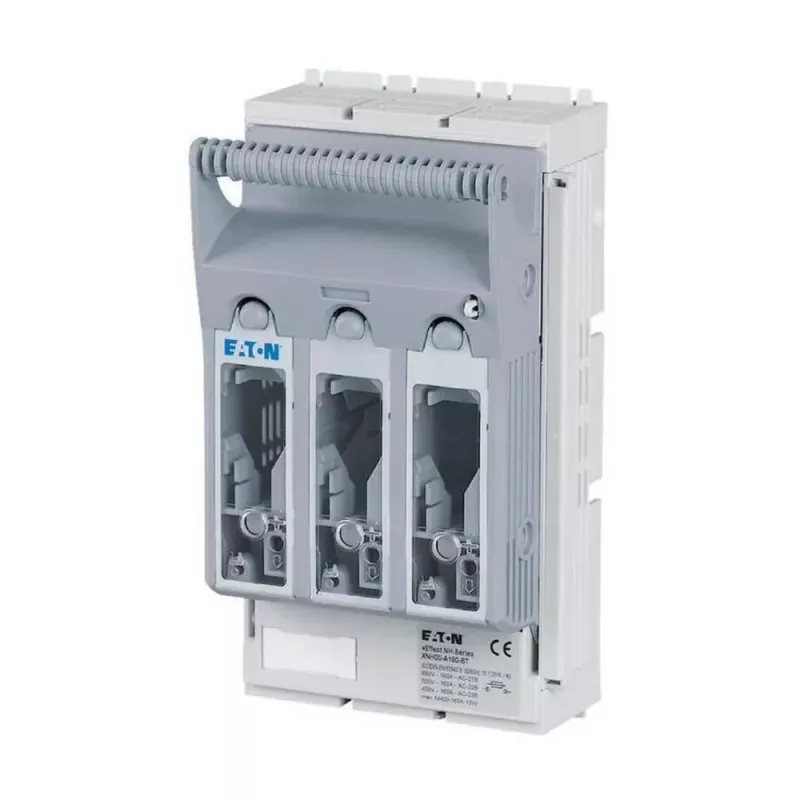

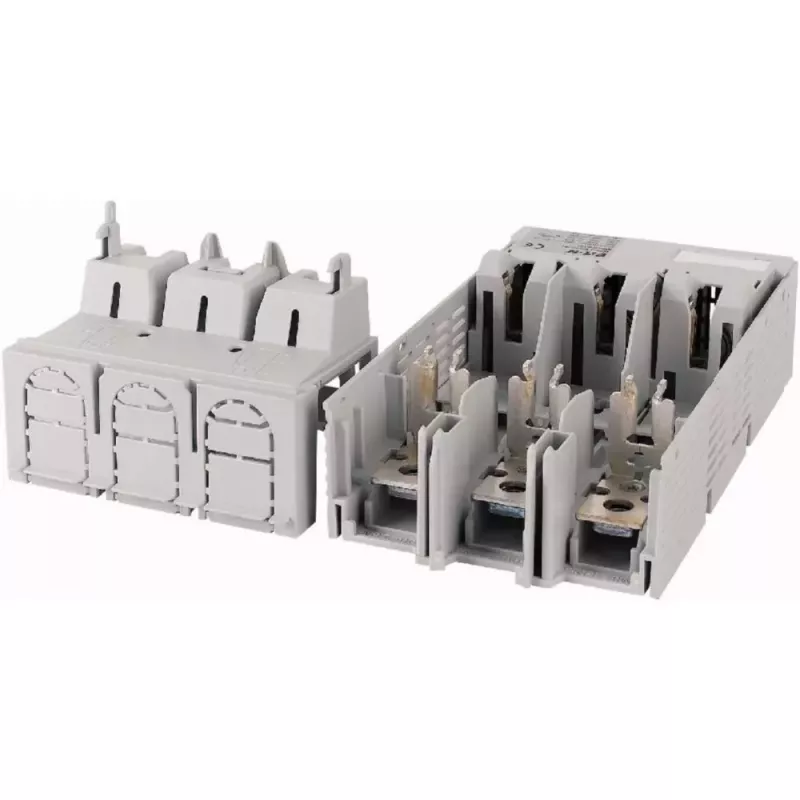

Eaton XNH00-A160 3 polių NH saugiklių skyriklis 160A 690V M8 95mm² 183025

160 A vardinė darbinė srovė ir 690 V AC vardinė darbinė įtampa – štai ką iš karto pasiūlo Eaton XNH00-A160, 3 polių NH saugiklių skyriklis, skirtas patikimam trifazių grandinių atjungimui ir apsaugai nuo trumpojo jungimo bei perkrovos.

Kam skirtas

Šis skyriklis – puikus pasirinkimas elektros skydų surinkėjams, elektrikams ir techninės priežiūros specialistams, kuriems reikia kompaktiško, priekinio valdymo perjungimo įtaiso žemos įtampos skirstomuosiuose tinkluose. Jis skirtas naudoti su NH00 tipo saugikliais, užtikrinančiais grandinės apsaugą.

Pagrindinės savybės

• 3 polių konfigūracija trifazėms grandinėms
• Vardinė darbinė srovė: 160 A
• Vardinė darbinė įtampa: 690 V AC
• Vardinė izoliacijos įtampa: 1000 V
• Vardinė impulsinė atsparumo įtampa: 8 kV
• Prijungimas: M8 varžtiniai gnybtai
• Maksimalus laidininko skerspjūvis: 10–95 mm² standus, 10–70 mm² lankstus
• Montavimas: DIN bėgelis (35 mm) arba pagrindo plokštė
• Priekinis valdymas patogiam priėjimui
• Apsaugos laipsnis: IP20
• Trumpojo jungimo įjungimo geba: 10 kA esant 690 V
• Standartai: IEC/EN 60947-3
• Tinka NH00 tipo saugikliams
• Serija: XNH

Specifikacijos

• Gaminio tipas: NH saugiklių skyriklis
• Polių skaičius: 3
• NH saugiklio dydis: 00
• Vardinė darbinė srovė (Ie): 160 A
• Vardinė darbinė įtampa (Ue): 690 V AC
• Vardinė izoliacijos įtampa (Ui): 1000 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 8 kV
• Prijungimo tipas: varžtiniai gnybtai
• Maksimalus laidininko skerspjūvis (standus): 10–95 mm²
• Maksimalus laidininko skerspjūvis (lankstus): 10–70 mm²
• Gnybto varžto dydis: M8
• Montavimo tipas: DIN bėgelis (35 mm) / pagrindo plokštė
• Valdymo tipas: priekinis
• Apsaugos laipsnis: IP20
• Trumpojo jungimo įjungimo geba (Icm): 10 kA (esant 690 V)
• Standartai: IEC/EN 60947-3
• Tinka saugikliams: NH00
• Serija: XNH

Kaip naudoti

Sumontuokite skyriklį ant DIN bėgelio arba pagrindo plokštės, prijunkite laidininkus prie M8 varžtinių gnybtų, užtikrindami, kad skerspjūvis atitiktų gnybtų galimybes. Įstatykite tinkamo nominalo NH00 saugiklius. Priekinis valdymas leidžia patogiai įjungti ir išjungti grandinę.

Patarimai

Montavimą patikėkite kvalifikuotam elektrikui. Prieš prijungdami laidininkus, įsitikinkite, kad jų skerspjūvis neviršija 95 mm² (standus) arba 70 mm² (lankstus). Naudokite tik NH00 tipo saugiklius, atitinkančius jūsų grandinės parametrus. Palikite pakankamai vietos priekiniam valdymui ir periodiškai tikrinkite jungčių priveržimą.
