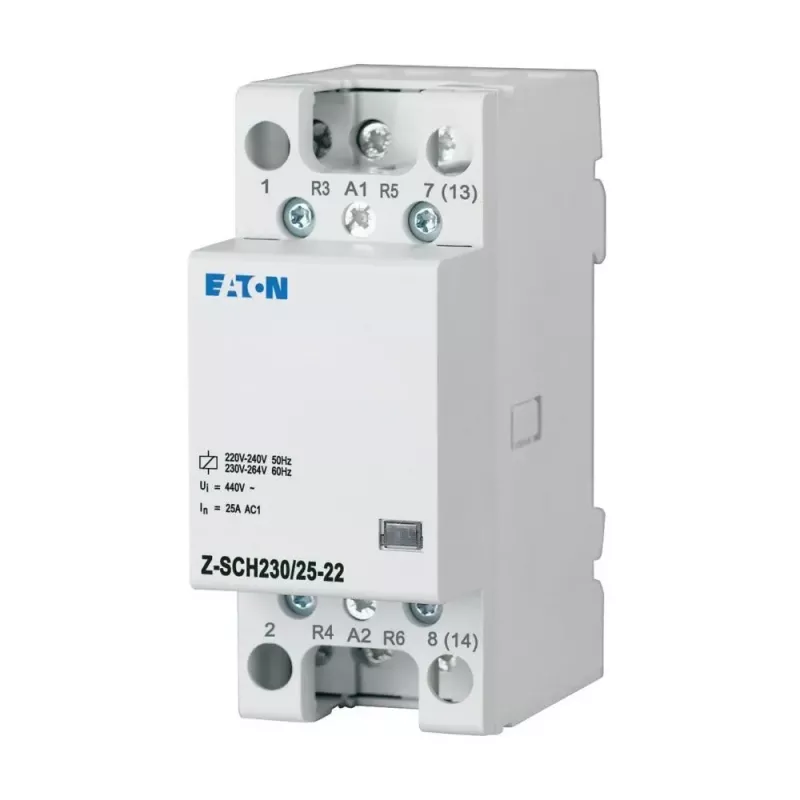

Eaton montavimo kontaktorius FUG Z-SCH230/25-22 230V AC 25A 2NO 2NC DIN bėgis 248849

Kai reikia patikimai valdyti apšvietimą, šildymą ar variklius, o skydelyje kiekvienas modulis brangus – Eaton FUG Z-SCH230/25-22 montuojamasis kontaktorius yra sprendimas, kuris telpa į 2 TE (35 mm) DIN bėgelį ir užtikrina 25 A perjungimo galią. Šis prietaisas skirtas tiems, kurie vertina kompaktiškumą ir ilgaamžiškumą.

Kam skirtas

Elektrikams ir skydų surinkėjams, kuriems reikia modulinio kontaktorius paskirstymo lentose ir valdymo spintose. Dėl 2 TE pločio jis lengvai montuojamas ant standartinio 35 mm DIN bėgelio, o varžtiniai gnybtai leidžia patikimai prijungti laidus įprastais įrankiais.

Pagrindinės savybės

• 230 V AC ritės įtampa – galima valdyti tiesiogiai iš standartinės maitinimo grandinės
• 25 A vardinė darbinė srovė (AC-1) – tinka varžinėms ir silpnai indukcinėms apkrovoms
• 2 normaliai atviri (NO) ir 2 normaliai uždari (NC) kontaktai – lankstus grandinių projektavimas
• Kompaktiškas 2 TE (35 mm) DIN bėgelio korpusas – taupo vietą skydelyje
• Varžtiniai gnybtai – patikimas ir nereikalaujantis priežiūros sujungimas

Specifikacijos

• Ritės įtampa: 230 V AC
• Vardinė darbinė srovė (AC-1): 25 A
• Polių skaičius: 4 (2 NO + 2 NC)
• Vardinė izoliacijos įtampa (Ui): 440 V
• Vardinė impulsinė atsparumo įtampa (Uimp): 4 kV
• Montavimo tipas: DIN bėgelis
• Modulinis žingsnis: 2 TE (35 mm)
• Apsaugos laipsnis: IP20 (gnybtai), IP40 (prietaisas)
• Aplinkos darbinė temperatūra: nuo -25 iki +50 °C
• Prijungimo tipas: varžtiniai gnybtai
• Dažnis: 50/60 Hz
• Elektrinis ilgaamžiškumas (AC-1): 100 000 operacijų
• Mechaninis ilgaamžiškumas: 1 000 000 operacijų
• Energijos suvartojimas (įtraukimas): 10 VA
• Energijos suvartojimas (išlaikymas): 3,5 VA

Kaip naudoti

Sumontuokite kontaktorius ant DIN bėgelio, prijunkite ritės gnybtus prie valdymo grandinės (230 V AC), o apkrovos grandinę – prie kontaktų. Prieš įjungdami patikrinkite, ar kontaktų nominalai atitinka jungiamą apkrovą. Jei jungiate indukcines apkrovas (pvz., variklius), įvertinkite AC-3 kategoriją arba rinkitės didesnės srovės kontaktorius.

Patarimas: prieš montuodami visada įsitikinkite, kad ritės įtampa atitinka valdymo grandinės įtampą, o kontaktų srovė viršija apkrovos srovę. Varžtinius gnybtus priveržkite rekomenduojamu sukimo momentu, kad užtikrintumėte ilgaamžį ir saugų kontaktą.
