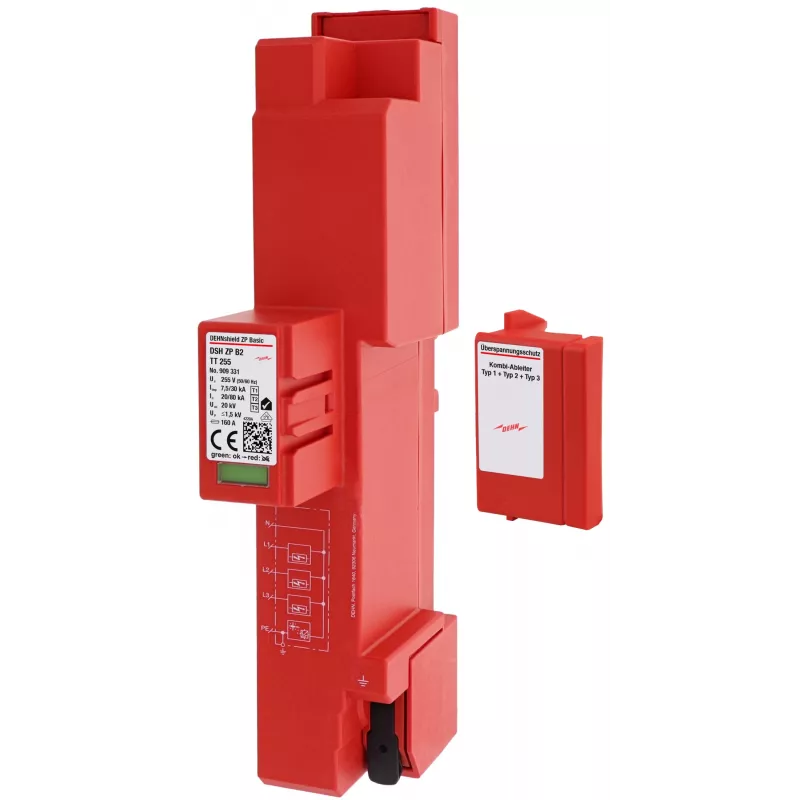

DEHN DSH ZP B2 TT 255 1+2 tipo kombinuotasis viršįtampių ribotuvas 3+1 255V 909331

Kai žaibas trenkia į pastatą, jūsų brangi elektronika gali būti sunaikinta per akimirką. DEHN DSH ZP B2 TT 255 – tai 1+2 tipo kombinuotasis viršįtampių ribotuvas, kuris viename įrenginyje sujungia žaibo srovės ir viršįtampių apsaugą, užtikrindamas patikimą apsaugą TT ir TN-S įžeminimo sistemose.

Kodėl verta rinktis

Šis ribotuvas pasižymi dideliu išlydžio pajėgumu – bendra žaibo impulsinė srovė siekia 50 kA (10/350 µs), o įtampos apsaugos lygis ≤1,5 kV. 3+1 grandinė su NPE moduliu užtikrina saugų darbą TT sistemose, o 50 kA rms sekančios srovės gesinimo geba – patikimą maitinimo srovės nutraukimą. Tai reiškia, kad jūsų namų ar biuro elektronika bus apsaugota nuo pavojingų viršįtampių.

Kam tinka

• TT ir TN-S įžeminimo sistemoms
• Pagrindiniams skirstomiems ir paskirstymo skydams
• Jautrios elektroninės įrangos apsaugai

Pagrindinės specifikacijos

• SPD tipas: 1 + 2 tipas
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Žaibo impulsinė srovė (Iimp) vienam poliui: 12,5 kA (10/350 µs)
• Bendra žaibo impulsinė srovė (Itotal): 50 kA (10/350 µs)
• Nominali išlydžio srovė (In): 20 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤1,5 kV
• Sekančios srovės gesinimo geba (Ifi): 50 kA rms
• Reakcijos laikas (tA): ≤100 ns
• Polių skaičius: 3 polių + NPE (3+1 konfigūracija)
• Montavimo tipas: 35 mm DIN bėgelis
• Prijungimo skerspjūvis: 1,5–35 mm² vienagyslis / 1,5–25 mm² daugiagyslis
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0

Kaip naudoti

Sumontuokite šį ribotuvą pagrindiniame skirstomajame skydelyje, kad apsaugotumėte nuo tiesioginių žaibo smūgių ir viršįtampių. Įrenginys atitinka EN 61643-11 standartą. Dėl saugaus ir teisingo montavimo rekomenduojama kreiptis į kvalifikuotą elektriką.

Patarimas: reguliariai tikrinkite ribotuvo būseną – daugelis modelių turi indikatorių, rodantį, ar apsauga dar veikia. Pasibaigus jo tarnavimo laikui, nedelsdami pakeiskite.
