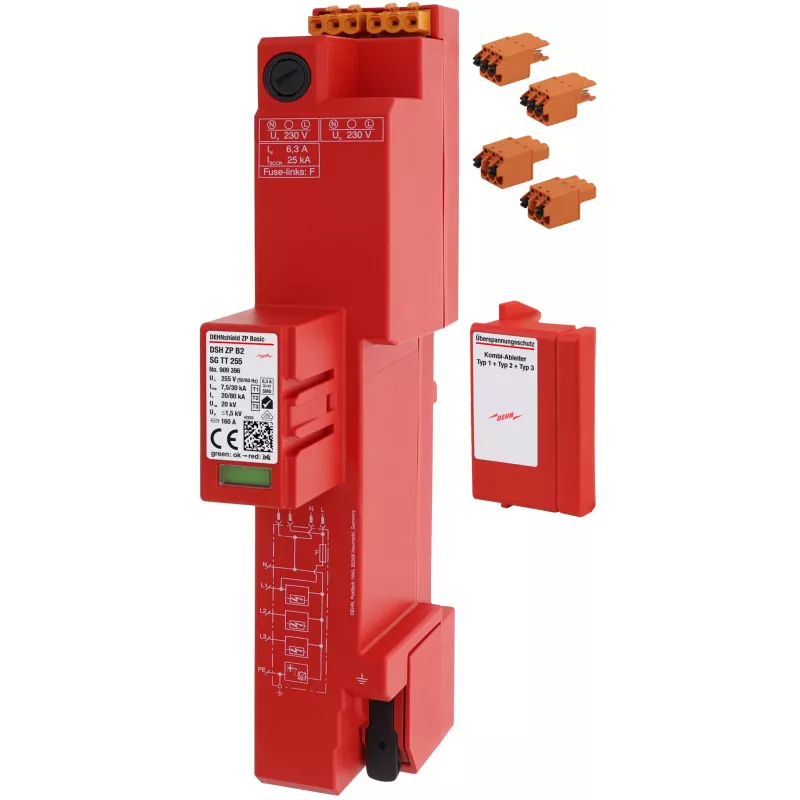

DEHN DSH ZP B2 SG TT 255 kombinuotasis viršįtampių ribotuvas Type 1+2+3 (909396)

DEHN DSH ZP B2 SG TT 255 – tai kombinuotasis viršįtampių ribotuvas (SPD), skirtas apsaugoti žemos įtampos elektros tinklus nuo žaibo srovių ir viršįtampių. Su kibirkštinės technologijos spragą, jis užtikrina patikimą apsaugą TT ir TN-S įžeminimo sistemose.

Privalumai

Kibirkštinės technologijos dėka prietaisas pasižymi dideliu sekančios srovės gesinimo pajėgumu iki 50 kA rms ir trumpojo jungimo atsparumu iki 50 kA rms. Tai leidžia jį naudoti net ir ten, kur yra didelės trumpojo jungimo srovės. Ribotuvas montuojamas ant 35 mm DIN bėgelio, todėl puikiai tinka pagrindiniame skirstomajame skydelyje arba skaitiklių spintoje.

Kam tinka

• TT įžeminimo sistemoms
• TN-S įžeminimo sistemoms
• Pagrindinio maitinimo šaltinio apsaugai
• Montavimui skaitiklių spintoje (Zählerschrank)

Pagrindinės specifikacijos

• SPD tipas: Type 1 + Type 2 + Type 3
• Maksimali nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominali iškrovos srovė (In) (8/20 µs) L-N: 20 kA
• Impulsinė srovė (Iimp) (10/350 µs) L-N: 7 kA vienam poliui
• Bendra impulsinė srovė (Iimp) (10/350 µs): 25 kA
• Įtampos apsaugos lygis (Up) L-N: ≤ 1,5 kV
• Sekančios srovės gesinimo pajėgumas (Ifi): 50 kA rms
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Reakcijos laikas (tA): ≤ 100 ns
• Polių skaičius: 3+1 (TT sistemai)
• Montavimo tipas: 35 mm DIN bėgelis
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Technologija: kibirkštinė spraga (SG)
• Korpuso medžiaga: termoplastikas
• Atitinka standartą: EN 61643-11

Rekomendacijos

Montuokite pagrindiniame maitinimo šaltinyje arba skaitiklių spintoje, kad apsaugotumėte elektros instaliaciją nuo tiesioginių žaibo smūgių ir viršįtampių. Užtikrinkite tinkamą įžeminimą ir laikykitės EN 61643-11 reikalavimų.
