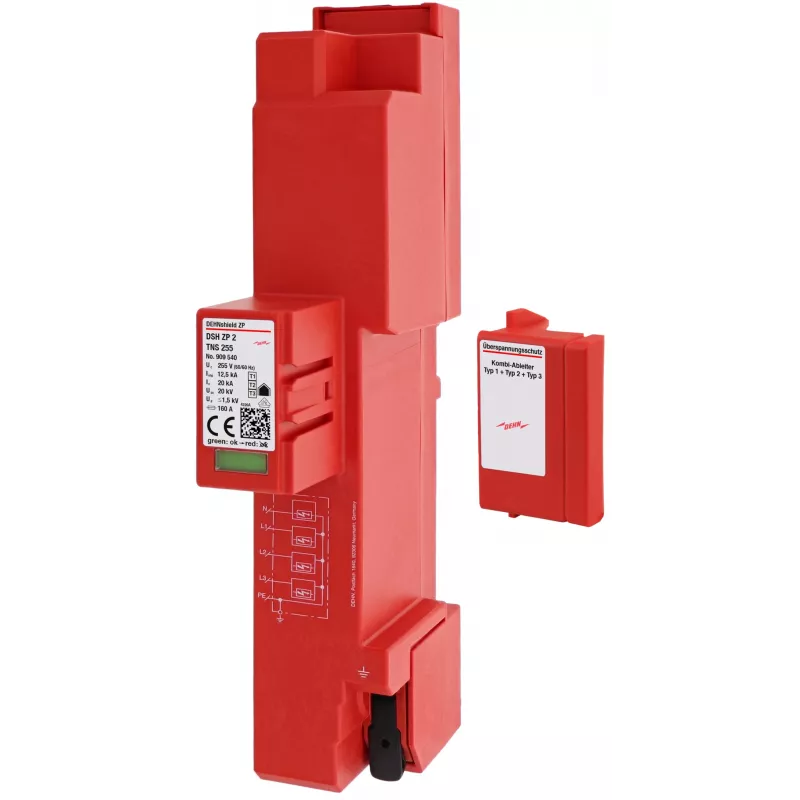

DEHN DSH ZP 2 TNS 255 kombinuotasis žaibosaugos ir viršįtampių ribotuvas Type 1+2 DEHNshield ZP 2 909540

Kai name įrengiate pagrindinį skirstomąjį skydą, norite, kad žaibo smūgis ar įjungimo viršįtampis nesugadintų brangios įrangos. DEHN DSH ZP 2 TNS 255 – tai kombinuotasis 1+2 tipo ribotuvas, kuris vienu įrenginiu apsaugo nuo tiesioginių žaibo smūgių ir perjungimo viršįtampių trifaziuose TNS tinkluose. Jis montuojamas ant 35 mm DIN bėgelio ir užima tik 4 modulių plotį, todėl telpa net ir mažuose skydeliuose.

Kodėl verta rinktis

• Universalus sprendimas: vienas įrenginys atlieka ir 1 tipo (žaibo srovės), ir 2 tipo (viršįtampių) apsaugos funkciją – nereikia dviejų atskirų modulių.
• Didelė iškrovos galia: kiekvienas polius atlaiko 7 kA žaibo impulsinę srovę (10/350 µs) ir 20 kA nominaliąją iškrovos srovę (8/20 µs), bendra impulsinė srovė – 21 kA.
• Kompaktiškas dizainas: 4 modulių (72 mm) plotis leidžia lengvai integruoti į esamus skydus.
• Patikima technologija: kibirkštinės prošvaistės (RADAX Flow) sprendimas užtikrina patikimą lydžiosios srovės gesinimą be integruoto saugiklio – mažiau priežiūros.
• Ilgaamžiškumas: veikia nuo -40 °C iki +80 °C, atitinka IEC 61643-11 ir EN 61643-11 standartus.

Kam tinka

Šis ribotuvas skirtas elektrikams ir skydų surinkėjams, kurie įrengia apsaugą gyvenamuosiuose, komerciniuose pastatuose ar pramoniniuose objektuose. Jis puikiai tinka apsaugoti pagrindinius skirstomuosius skydus, pramoninius valdymo sistemų įrenginius, fotovoltines elektrines bei EV įkrovimo stoteles nuo žaibo ir viršįtampių.

Pagrindinės specifikacijos

• SPD tipas: kombinuotasis žaibosaugos ir viršįtampių ribotuvas
• SPD klasė: Type 1 + Type 2
• Tinklo konfigūracija: TNS (3 fazės + neutralė + įžeminimas)
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominalioji iškrovos srovė (In) (8/20 µs): 20 kA (L-N, N-PE)
• Žaibo impulsinė srovė (Iimp) (10/350 µs): 7 kA (L-N, N-PE)
• Bendra žaibo impulsinė srovė (Iimp total): 21 kA
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV
• Lydžiosios srovės gesinimo geba (Ifi): 50 kA rms
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Reakcijos laikas (tA): < 100 ns
• Polių skaičius: 4 poliai (3+1 konfigūracija)
• Montavimas: 35 mm DIN bėgelis
• Modulio plotis: 4 TE (72 mm)
• Darbinė temperatūra: -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Atitiktis standartams: IEC 61643-11 / EN 61643-11
• Technologija: kibirkštinė prošvaistė (RADAX Flow)
• Integruotas atsarginis saugiklis: nėra (reikalingas išorinis)

Kaip naudoti

Įrenginys montuojamas ant 35 mm DIN bėgelio pagrindiniame skirstomajame skydelyje. Prijungiamas prie TNS tinklo fazių, neutralės ir įžeminimo. Svarbu užtikrinti, kad būtų sumontuotas tinkamas išorinis atsarginis saugiklis, nes įrenginyje jo nėra. Rekomenduojama periodiškai tikrinti indikatorių, rodantį ribotuvo būklę.

Patarimas: Kad apsauga būtų efektyvi, įsitikinkite, kad įžeminimo varža atitinka reikalavimus, o nuo ribotuvo iki saugomų įrenginių kabelių ilgis neviršytų 10 metrų. Jei reikia ilgesnių linijų, papildomai įrenkite 2 tipo ribotuvus arčiau jautrios įrangos.
