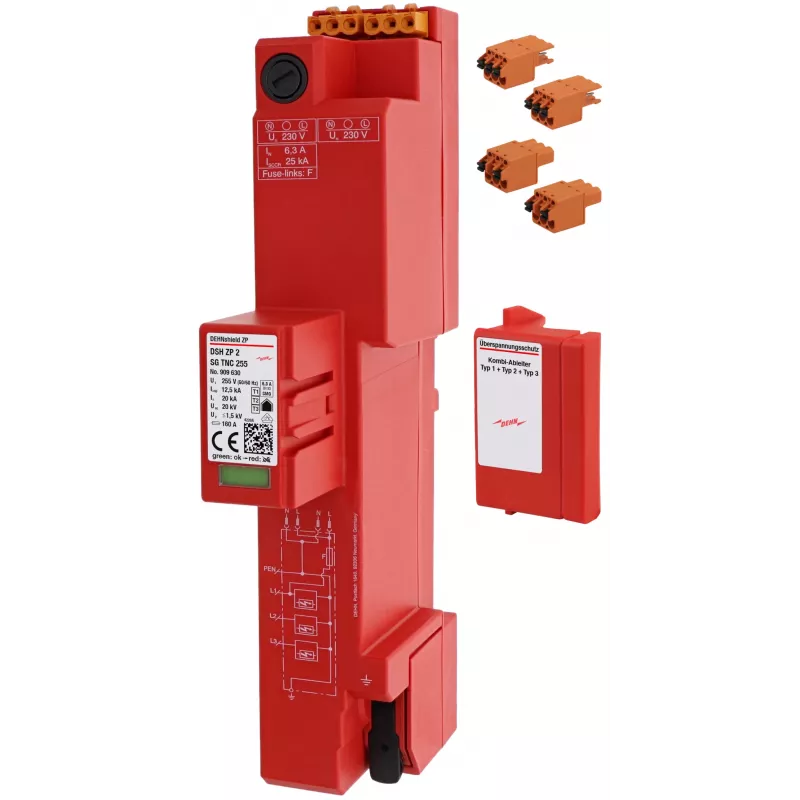

DEHN DSH ZP 2 SG TNC 255 1+2 tipo kombinuotasis viršįtampių ribotuvas 909630

Skirta elektrikams ir techninės priežiūros specialistams, kurie montuoja apsaugą nuo žaibo ir perjungimo viršįtampių TN-C maitinimo sistemose. DEHN DSH ZP 2 SG TNC 255 – tai 1+2 tipo kombinuotasis viršįtampių ribotuvas, užtikrinantis patikimą elektros įrenginių apsaugą tiek nuo tiesioginių žaibo smūgių, tiek nuo perjungimo viršįtampių.

Privalumai

Šis ribotuvas sujungia 1 ir 2 tipo apsaugą viename kompaktiškame įtaise, todėl montavimas tampa paprastesnis, o skydelyje sutaupoma vietos. Įrenginys turi vizualų būsenos indikatorių (žalias/raudonas), leidžiantį greitai patikrinti veikimą, ir terminį atjungiklį, kuris saugiai atjungia grandinę perkrovos atveju. Korpusas pagamintas iš liepsnai atsparaus termoplastiko (UL 94 V-0) ir pritaikytas montuoti ant DIN bėgelio.

Kam tinka

• TN-C maitinimo skirstymo sistemoms
• Pagrindiniams ir antriniams skirstomiesiems skydams
• Jautrios elektroninės įrangos apsaugai nuo viršįtampių pažeidimų

Pagrindinės specifikacijos

• SPD tipas: 1+2 tipo kombinuotasis ribotuvas
• Tinklo sistema: TN-C
• Maks. nuolatinė darbinė įtampa (UC): 255 V AC
• Žaibo impulsinė srovė (Iimp): 25 kA (10/350 µs)
• Nominali iškrovos srovė (In): 20 kA (8/20 µs)
• Maks. iškrovos srovė (Imax): 50 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤1,5 kV
• Sekimo srovės gesinimo geba: 50 kA rms
• Trumpojo jungimo atsparumas: 50 kA rms
• Reakcijos laikas: ≤100 ns
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Montavimas: 35 mm DIN bėgelis
• Polių skaičius: 2
• Prijungimo skerspjūvis: 1,5–35 mm² vienagyslis, 1,5–25 mm² daugiagyslis
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0
• Standartai: IEC 61643-11 / EN 61643-11

Rekomendacijos

Siekiant optimalios apsaugos, DEHN DSH ZP 2 SG TNC 255 montuokite ties įvadu arba pagrindiniame skirstomajame skydelyje. Įsitikinkite, kad įžeminimas tinkamas, ir naudokite tinkamus apsauginius saugiklius pagal vietinius reikalavimus. Reguliariai tikrinkite būsenos indikatorių, kad apsauga išliktų veiksminga.
