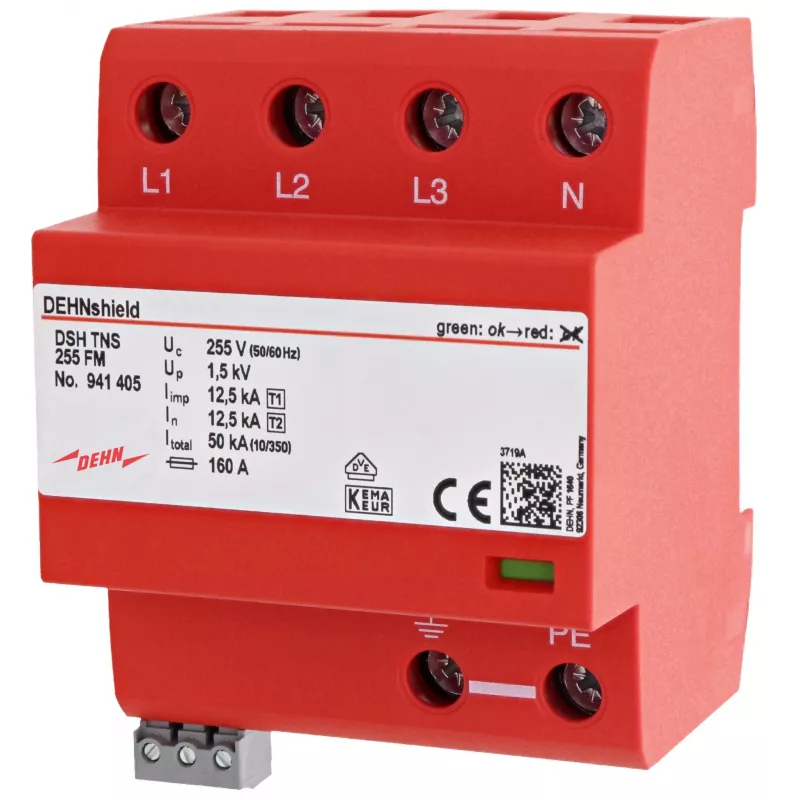

DEHN DSH TNS 255 FM kombinuotasis viršįtampių ribotuvas Type 1+2 TN-S sistemoms (941405)

Kai elektros skydinėje reikia patikimos apsaugos nuo žaibo ir perjungimo viršįtampių, DEHN DSH TNS 255 FM yra tas sprendimas, kuris sujungia du apsaugos lygius viename kompaktiškame 4 polių įrenginyje. Šis kombinuotasis viršįtampių ribotuvas Type 1+2 skirtas TN-S įžeminimo sistemoms, todėl puikiai tinka tiek gyvenamiesiems, tiek komerciniams objektams, kur svarbus patikimumas ir ilgaamžiškumas.

Kodėl verta rinktis

• Kombinuota Type 1+2 apsauga pagal IEC/EN 61643-11 – vienas įrenginys atlieka dviejų lygių apsaugą.
• Sukurta TN-S sistemoms su 230/400 V AC nominalia įtampa.
• Didelis išlydžio pajėgumas: 7 kA (10/350 µs) vienam poliui, 28 kA bendras.
• Žemas apsaugos lygis ≤ 1,5 kV – efektyviai saugo jautrią elektroniką.
• Integruotas perjungiamasis kontaktas nuotoliniam signalizavimui – galima stebėti būseną pastato valdymo sistemoje.
• Termoplastinis korpusas, raudonas, UL 94 V-0, IP20 – atsparus ugniai ir tinkamas montuoti skydinėse.

Kasdienis naudojimas

Montuojamas ant 35 mm DIN bėgelio, šis ribotuvas užtikrina patikimą apsaugą nuo trumpalaikių viršįtampių. Jo gebėjimas gesinti lydžiąją srovę (50 kA rms) ir atsparumas trumpajam jungimui (50 kA rms su 160 A gG atsarginiu saugikliu) leidžia saugiai dirbti net gedimų atvejais. Nuotolinio signalizavimo kontaktas leidžia integruoti į pastato valdymo sistemas, kad visada žinotumėte apie apsaugos būseną.

Techninės specifikacijos

• SPD tipas: Type 1+2 kombinuotasis ribotuvas
• Įžeminimo sistema: TN-S
• Nominali įtampa (Un): 230 / 400 V AC (50/60 Hz)
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominali išlydžio srovė (In) (8/20 µs): 20 kA
• Impulsinė srovė (Iimp) (10/350 µs): 7 kA vienam poliui / 28 kA bendra
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV (esant Iimp) / ≤ 1,2 kV (esant In)
• Lydžiosios srovės gesinimo geba (Ifi): 50 kA rms
• Reakcijos laikas (tA): < 100 ns
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Polių skaičius: 4
• Montavimas: 35 mm DIN bėgelis
• Korpuso medžiaga: termoplastikas, raudonas, UL 94 V-0
• Apsaugos laipsnis: IP20
• Nuotolinio signalizavimo kontaktas: taip (perjungiamasis kontaktas)
• Atitinka standartus: IEC 61643-11 / EN 61643-11
• Atsparumas trumpajam jungimui (Isccr): 50 kA rms (su maks. atsarginiu saugikliu)
• Maks. atsarginis saugiklis: 160 A gG
• Prijungimo skerspjūvis (tvirtas/susuktas): 1,5–35 mm² / 1,5–25 mm²

Pabaigai

DEHNshield DSH TNS 255 FM yra tvirtas ir patikimas pasirinkimas, apsaugantis elektros instaliaciją TN-S sistemose nuo tiesioginių žaibo smūgių ir perjungimo viršįtampių. Montuokite jį pagrindinėje skirstomojoje spintoje ir būkite ramūs dėl savo įrangos saugumo.
