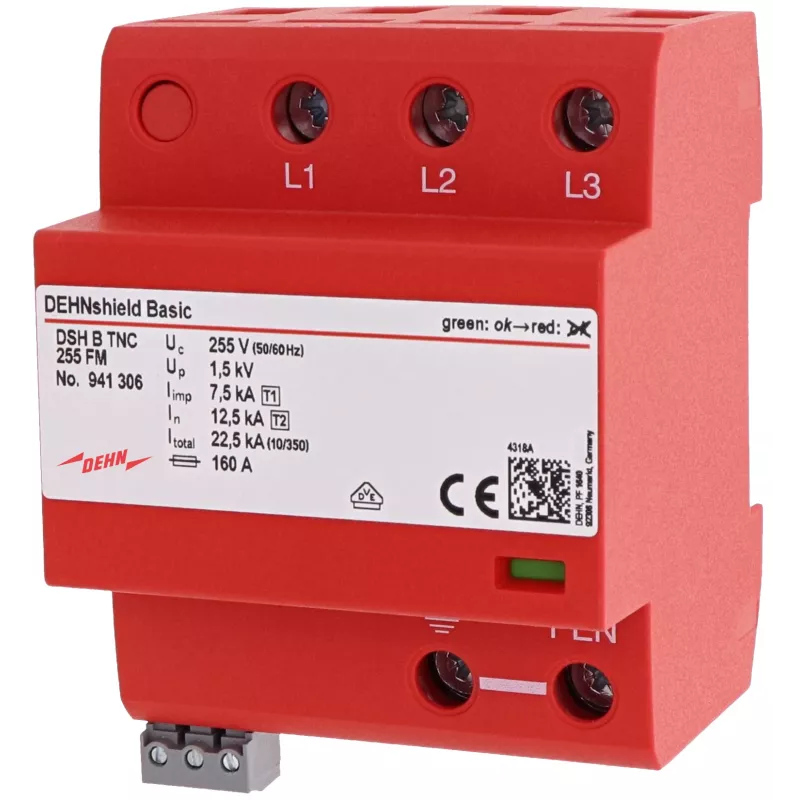

DEHN DSH B TNC 255 FM 1+2 tipo kombinuotasis viršįtampių ribotuvas TN-C sistemoms, 3 polių, 255 V AC, 25 kA (10/350 µs), nuotolinio signalizavimo, 941306

Kai žaibas trenkia į pastatą arba elektros tinkle įvyksta perjungimo viršįtampis, apsauga priklauso nuo to, ar skydelyje yra įrenginys, galintis akimirksniu nukreipti didžiulę energiją į žemę. DEHN DSH B TNC 255 FM – tai 1+2 tipo kombinuotasis viršįtampių ribotuvas, sukurtas būtent tokiai užduočiai TN-C tinkluose: jis atlaiko iki 100 kA bendrą žaibo impulso srovę ir sumažina įtampą iki ≤ 1,5 kV.

Kam skirtas

Šis ribotuvas skirtas elektrikams, skydų surinkėjams ir pastatų ūkio vadovams, atsakingiems už žemos įtampos vartotojų įrenginių apsaugą nuo žaibo. Jis tinka TN-C sistemoms, kurių nominali įtampa 230/400 V AC, ir gali būti montuojamas ties 0 ir 1 apsaugos zonų riba arba pagrindiniame skirstomajame skydelyje.

Pagrindinės savybės

• 1+2 tipo kombinuotasis ribotuvas pagal EN 61643-11 / IEC 61643-11
• Skirtas TN-C tinklo sistemoms (3 polių, be nulinio laido)
• Maks. nuolatinė darbinė įtampa U_C: 255 V AC
• Žaibo impulso srovė I_imp: 25 kA vienam poliui (10/350 µs), iš viso 100 kA
• Nominali iškrovos srovė I_n: 25 kA (8/20 µs)
• Įtampos apsaugos lygis U_p: ≤ 1,5 kV
• Sekimo srovės gesinimo geba I_fi: 50 kA rms
• Trumpojo jungimo atsparumas I_SCCR: 50 kA rms su maks. atsarginiu saugikliu 315 A gL/gG
• Reakcijos laikas t_A: < 100 ns
• Bepotencialis nuotolinio signalizavimo kontaktas (perjungiamasis) būsenai stebėti
• Montuojamas ant 35 mm DIN bėgelio, IP20 apsauga, termoplastinis korpusas UL 94 V-0
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C

Specifikacijos

• Prekės ženklas: DEHN
• Modelis: DSH B TNC 255 FM
• MPN: 941306
• EAN: 4013364328068
• SPD tipas: 1+2 tipo kombinuotasis ribotuvas
• Tinklo sistema: TN-C
• Nominali įtampa U_N: 230/400 V AC
• Maks. nuolatinė darbinė įtampa U_C: 255 V AC
• Žaibo impulso srovė I_imp (10/350 µs): 25 kA vienam poliui, 100 kA iš viso
• Nominali iškrovos srovė I_n (8/20 µs): 25 kA
• Įtampos apsaugos lygis U_p: ≤ 1,5 kV
• Sekimo srovės gesinimo geba I_fi: 50 kA rms
• Trumpojo jungimo atsparumas I_SCCR: 50 kA rms
• Maks. atsarginis saugiklis: 315 A gL/gG
• Reakcijos laikas t_A: < 100 ns
• Polių skaičius: 3
• Nuotolinio signalizavimo kontaktas: taip (bepotencialis perjungiamasis)
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, UL 94 V-0
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C

Kaip naudoti

Ribotuvą montuokite kuo arčiau įvado ir trumpinkite jungiamuosius laidus – taip užtikrinsite efektyviausią apsaugą. Nuotolinio signalizavimo kontaktą galima prijungti prie stebėjimo sistemos, kuri praneš, kai apsauginį modulį reikės pakeisti.

Patarimas: prieš montuodami įsitikinkite, kad tinklo sistema tikrai TN-C, ir kad atsarginis saugiklis neviršija 315 A gL/gG. Periodiškai patikrinkite indikatorių – laiku pakeistas modulis išsaugos visą instaliaciją nuo brangių remontų.
