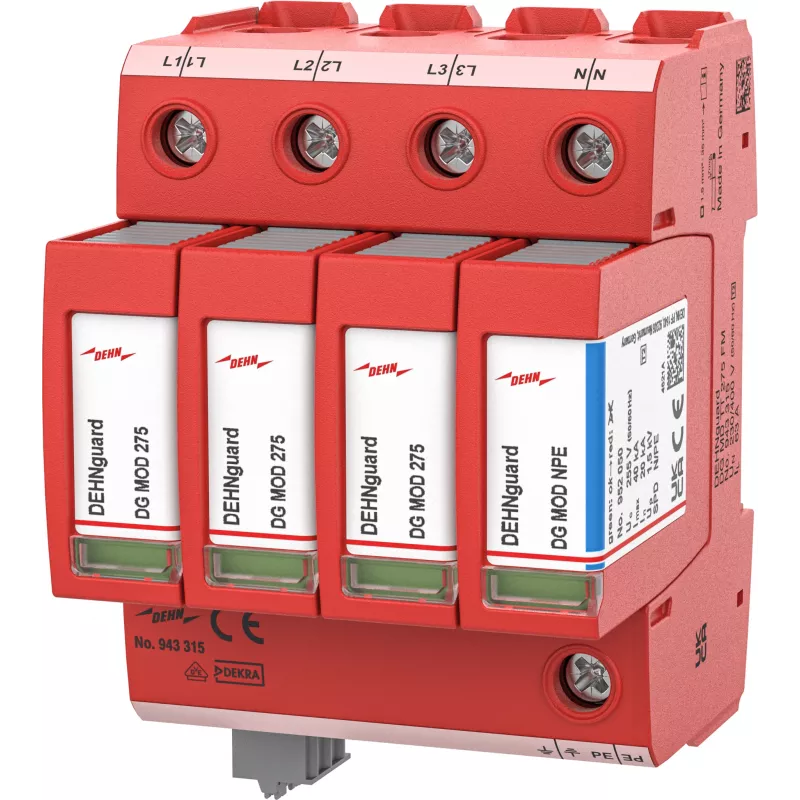

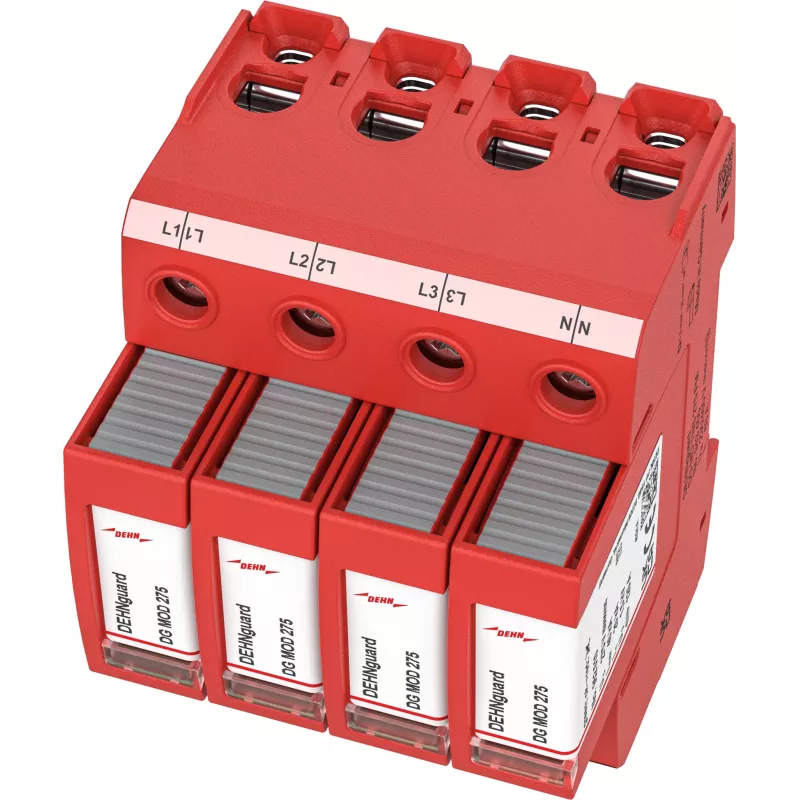

DEHN DG MD TT 275 2 tipo viršįtampių ribotuvas 4 poliai su nuotoliniu signalizavimu 943315

Šis DEHN viršįtampių ribotuvas išsiskiria savo tvirtu raudonu termoplastiniu korpusu ir integruotu nuotolinio signalizavimo kontaktu – sprendimas, kuris ne tik apsaugo įrangą, bet ir praneša apie savo būklę. Tai itin svarbu, kai elektros skydinėje norite išvengti netikėtų gedimų.

Kam skirtas

Elektrikams ir skydinių gamintojams, kuriems reikia patikimos apsaugos nuo viršįtampių TT ir TN-S sistemose. Tinka pagrindinėms ir pogrupinėms skirstomosioms plokštėms, kur reikalinga 4 polių (3+1) konfigūracija.

Pagrindinės savybės

• 2 tipo viršįtampių ribotuvas, skirtas TT ir TN-S sistemoms
• Nominalioji iškrovos srovė (In) 20 kA (8/20 µs), maksimali iškrovos srovė (Imax) 40 kA
• Apsaugos lygis (Up) ≤ 1,2 kV – efektyvi įrangos apsauga
• Integruotas terminis atjungiklis ir vizualinė būsenos indikacija (žalia/raudona)
• Bekontaktis perjungiamasis kontaktas (FMFM) nuotoliniam būsenos signalizavimui
• Montuojamas ant DIN bėgelio, 4 polių (3+1) konstrukcija
• Darbinė temperatūra nuo -40 °C iki +80 °C

Specifikacijos

• SPD tipas: 2 tipas
• Sistemos konfigūracija: TT ir TN-S
• Nominalioji įtampa (Un): 230 / 400 V AC (50/60 Hz)
• Maksimali nuolatinė darbinė įtampa (Uc): 275 V AC
• Nominalioji iškrovos srovė (In) (8/20 µs): 20 kA
• Maksimali iškrovos srovė (Imax) (8/20 µs): 40 kA
• Apsaugos lygis (Up): ≤ 1,2 kV
• Sekančios srovės gesinimo geba (If): 25 kA rms
• Reakcijos laikas (tA): < 25 ns
• Polių skaičius: 4 (3+1)
• Montavimo tipas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20
• Prijungimo skerspjūvis: 1,5 - 35 mm² vienagyslė / 1,5 - 25 mm² daugiagyslė
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Nuotolinis signalizavimas: bekontaktis perjungiamasis kontaktas
• Vizualinė būsenos indikacija: žalia (gerai) / raudona (gedimas)
• Korpuso medžiaga: termoplastikas, raudonas

Naudojimo patarimai

Montuokite DEHN DG MD TT 275 kuo arčiau įvado, kad sumažintumėte kabelių ilgį ir pagerintumėte apsaugą. Reguliariai tikrinkite vizualinę indikaciją ir integruokite nuotolinio signalizavimo kontaktą į pastato valdymo sistemą, kad laiku gautumėte pranešimus apie techninę priežiūrą.

Patarimas: jei norite dar patikimesnės apsaugos, įrenkite šį ribotuvą kartu su 1 tipo SPD prie pagrindinio įvado, o 2 tipo – paskirstymo plokštėse.
