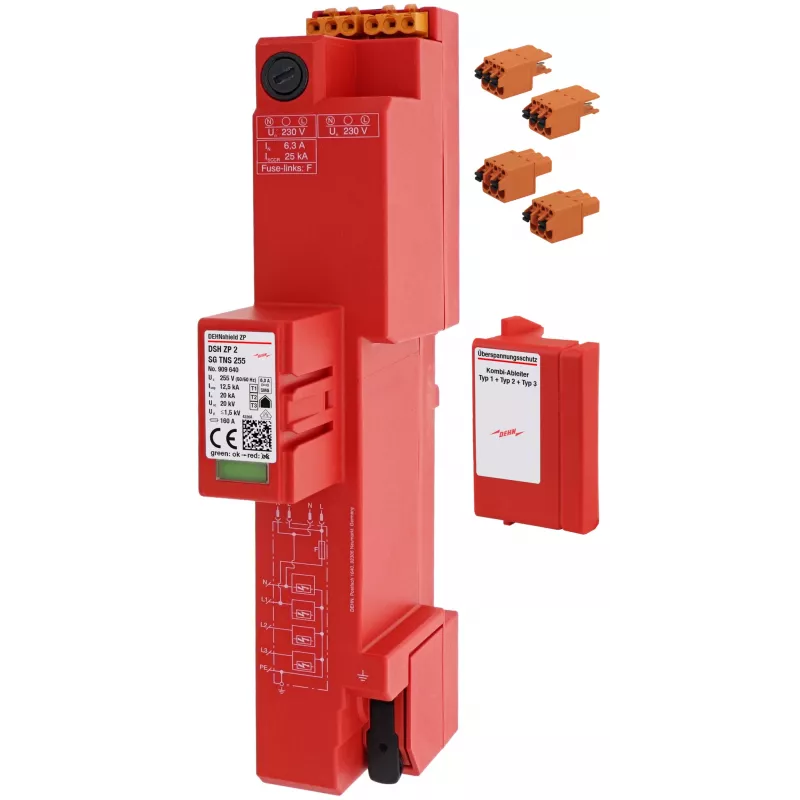

DEHN DEHNshield ZP 2 SG TNS 255 1+2 tipo kombinuotasis žaibolaidžio srovės ir viršįtampių ribotuvas 909640

Kai viršįtampis trenkia į pastato elektros sistemą, kiekviena sekundė gali reikšti tūkstančius eurų nuostolių. DEHN DEHNshield ZP 2 SG TNS 255 sujungia 1 ir 2 tipo apsaugą viename kompaktiškame modulyje, kad jūsų TN-S tinklo įranga būtų apsaugota nuo tiesioginių žaibo smūgių ir perjungimo viršįtampių.

Kam skirta

Elektros projektuotojams, skydų gamintojams ir pastatų techninės priežiūros specialistams, kuriems reikia patikimos, vietą taupančios viršįtampių apsaugos pagrindiniuose skirstomuosiuose skyduose su TN-S įžeminimo sistema. Idealiai tinka, kai žaibo srovės ir viršįtampių apsauga turi būti integruota viename įrenginyje.

Pagrindinės savybės

• Kombinuotas 1+2 tipo žaibolaidžio srovės ir viršįtampių ribotuvas TN-S tinklams
• Didelis išlydžio pajėgumas: 25 kA bendroji žaibo impulso srovė (10/350 µs)
• Žemas apsaugos lygis ≤ 1,5 kV, užtikrinantis efektyvią įrangos apsaugą
• Terminis atjungiklis su vizualine gedimo indikacija (žalia/raudona)
• Kompaktiškas 2 modulių DIN bėgelio montavimas

Specifikacijos

• SPD tipas: kombinuotas žaibolaidžio srovės ir viršįtampių ribotuvas 1 + 2 tipas
• Tinklo konfigūracija: TN-S
• Nominali įtampa: 230 / 400 V AC
• Maks. nuolatinė darbinė įtampa: 255 V AC
• Bendroji žaibo impulso srovė (10/350 µs): 25 kA
• Žaibo impulso srovė vienam poliui (10/350 µs): 12,5 kA
• Nominali išlydžio srovė vienam poliui (8/20 µs): 25 kA
• Maks. išlydžio srovė vienam poliui (8/20 µs): 50 kA
• Įtampos apsaugos lygis esant I_imp: ≤ 1,5 kV
• Įtampos apsaugos lygis esant I_n: ≤ 1,2 kV
• Reakcijos laikas: < 100 ns
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Montavimo tipas: 35 mm DIN bėgelis
• Modulių skaičius: 2 TE
• Apsaugos laipsnis: IP20
• Atsparumas trumpajam jungimui: 50 kA_rms
• Integruotas atjungiklis: taip, terminis
• Gedimo indikacija: vizualinė (žalia/raudona)
• Atitinka standartus: IEC 61643-11 / EN 61643-11

Kaip naudoti

Montuokite DEHNshield ZP 2 SG TNS 255 ties įvadu arba pagrindiniame skirstomajame skyde, kad apsaugotumėte žemyninę įrangą. Užtikrinkite tinkamą įžeminimą ir laikykitės vietinių elektros instaliacijos taisyklių TN-S sistemoms.

Patarimas: reguliariai tikrinkite indikatoriaus spalvą – jei ji pasikeitė į raudoną, modulį reikia nedelsiant pakeisti, kad apsauga išliktų veiksminga.
