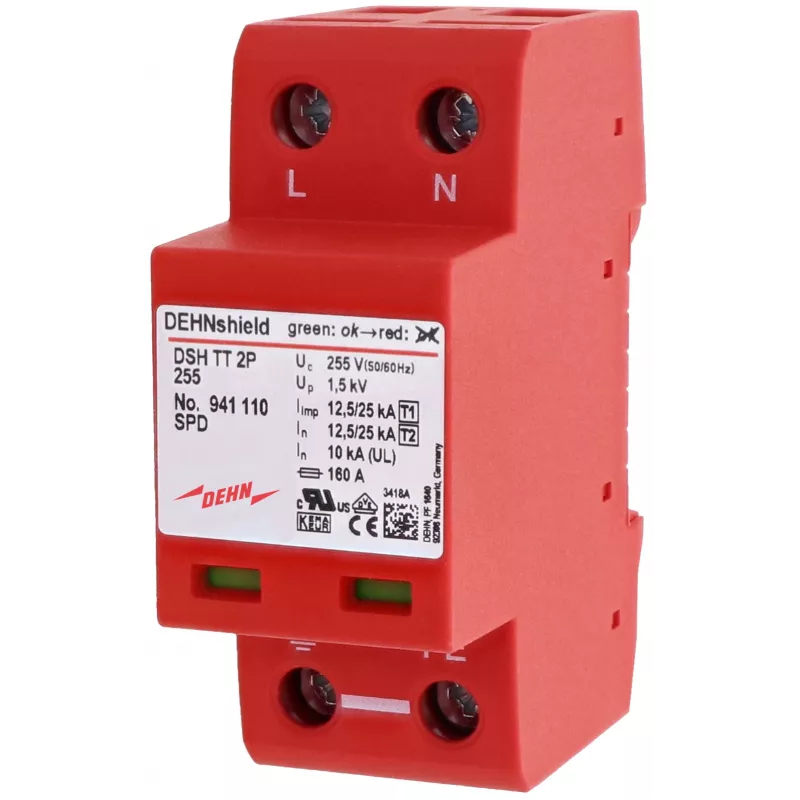

DEHN DEHNshield DSH TT 2P 255 1+2 tipo viršįtampių ribotuvas 941110

12,5 kA impulsinė srovė (10/350 µs) vienam poliui – tai vienas didžiausių rodiklių tarp kompaktinių 1+2 tipo viršįtampių ribotuvų. DEHNshield DSH TT 2P 255 sujungia žaibo srovės ir viršįtampių apsaugą viename įrenginyje, todėl TT ir TN-S sistemose nebereikia atskirų dviejų pakopų.

Kodėl verta rinktis

• 1+2 tipo kombinuotas viršįtampių ribotuvas (SPD), skirtas TT ir TN-S įžeminimo sistemoms.
• 2 polių konstrukcija, maksimali nuolatinė darbinė įtampa 255 V AC.
• Didelė iškrovos galia: 12,5 kA impulsinė srovė (10/350 µs) vienam poliui, 50 kA maksimali iškrovos srovė (8/20 µs).
• Integruotas terminis atjungiklis saugiam atjungimui pasibaigus eksploatacijos laikui.
• Nereikia išorinio apsauginio saugiklio iki 315 A (gG).
• Įtampos apsaugos lygis ≤ 1,5 kV – patikima apsauga toliau prijungtiems įrenginiams.

Kasdienis naudojimas

DEHNshield montuojamas ant standartinės 35 mm DIN bėgelio ir prijungiamas prie maitinimo linijos. Įrenginys veikia plačiame temperatūrų diapazone nuo -40 °C iki +80 °C, todėl tinka įvairioms montavimo sąlygoms. Reakcijos laikas ≤ 100 ns užtikrina akimirksninį atsaką į viršįtampius, apsaugant jautrią elektroniką. IP20 apsaugos klasė skirta montuoti skirstomuosiuose skyduose arba uždarose dėžėse.

Techninės specifikacijos

• SPD tipas: 1 + 2 tipas
• Įžeminimo sistema: TT, TN-S
• Polių skaičius: 2
• Maks. nuolatinė darbinė įtampa (Uc): 255 V AC
• Nominali iškrovos srovė (In) (8/20 µs): 20 kA
• Maks. iškrovos srovė (Imax) (8/20 µs): 50 kA
• Impulsinė srovė (Iimp) (10/350 µs): 12,5 kA vienam poliui
• Įtampos apsaugos lygis (Up): ≤ 1,5 kV
• Sekančios srovės gesinimo geba (Ifi): 100 A AC
• Reakcijos laikas (tA): ≤ 100 ns
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Montavimo tipas: 35 mm DIN bėgelis
• Apsaugos klasė: IP20
• Atitinka standartus: IEC 61643-11 / EN 61643-11
• Integruotas atsarginis saugiklis: nereikia išorinio iki 315 A (gG)
• Atjungiklis: integruotas terminis atjungiklis
• Trumpojo jungimo atsparumas (Isccr): 50 kA rms
• Maks. laidininko skerspjūvis: 35 mm² (vientisinis) / 25 mm² (suvytas)

Pastaba

DEHNshield DSH TT 2P 255 – patikimas viskas-viename viršįtampių apsaugos sprendimas TT ir TN-S sistemoms, pasižymintis didele iškrovos galia ir patikimu atjungimu kompaktiškame DIN bėgelio modulyje.
