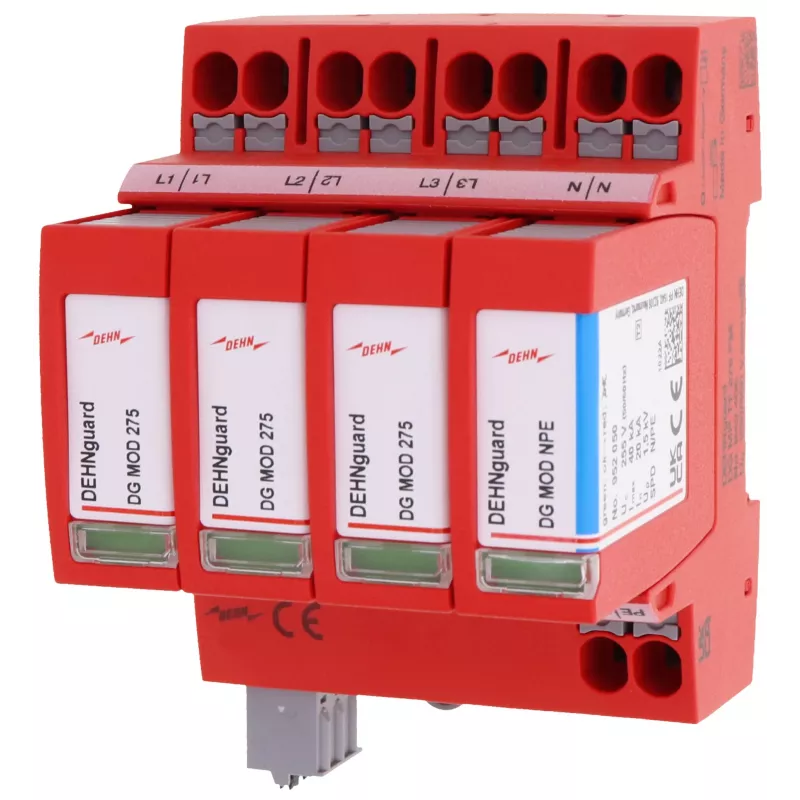

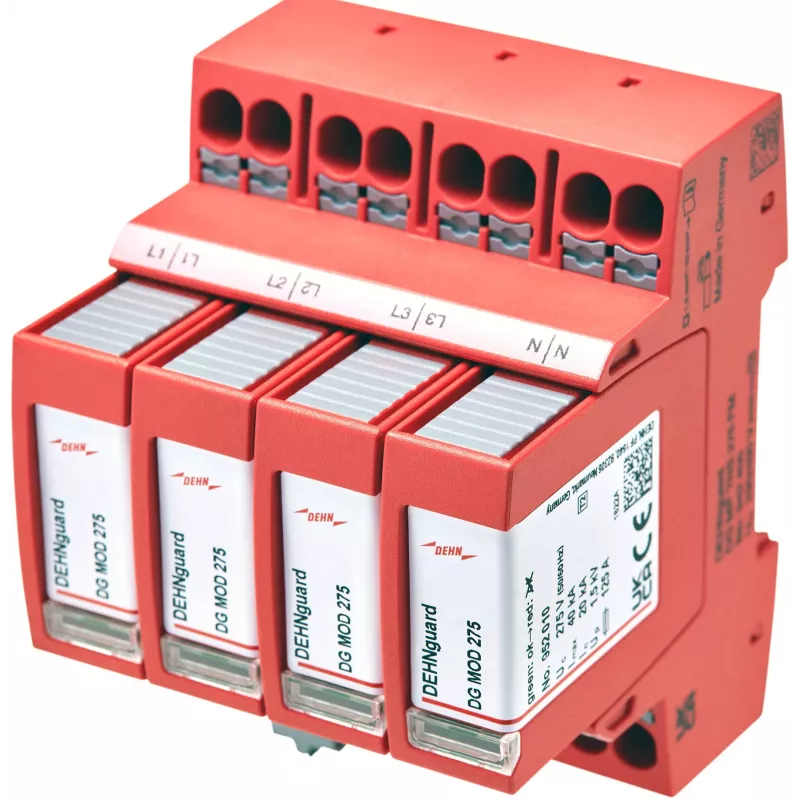

DEHN DEHNguard MP TT 275 FM 2 tipo viršįtampių ribotuvas, 4 polių, 275 V AC, DIN bėgių montavimas, su nuotolinio signalizavimo kontaktu 942315

DEHN DEHNguard MP TT 275 FM – tai 2 tipo viršįtampių ribotuvas, suprojektuotas TT ir TN sistemoms, pasižymintis moduline 4 polių konstrukcija, kuri sujungia varistorių ir kibirkštinės prošvaistės apsaugą viename kompaktiškame įtaise. Jis užtikrina patikimą apsaugą nuo perjungimo ir netiesioginių žaibo sukeltų viršįtampių, o nuotolinio signalizavimo kontaktas leidžia lengvai stebėti jo būseną.

Kodėl verta rinktis

• 2 tipo (Class II) viršįtampių apsaugos įtaisas, tinkamas TT ir TN sistemoms
• 4 polių (3+1) konfigūracija su apsaugos takais L-N, N-PE ir L-PE
• Maksimali nuolatinė darbinė įtampa 275 V AC, vardinė iškrovos srovė 20 kA, maksimali iškrovos srovė 40 kA
• Įtampos apsaugos lygis ≤ 1,3 kV esant In, atsako laikas < 25 ns
• Bepotencialis perjungiamasis kontaktas nuotoliniam būsenos rodymui
• Montuojamas ant 35 mm DIN bėgių, IP20, darbinė temperatūra nuo -40 °C iki +80 °C

Kaip tai veikia kasdienėje aplinkoje

Įrengtas skirstomojoje spintoje, DEHNguard MP TT 275 FM apsaugo elektros instaliaciją nuo trumpalaikių viršįtampių, atsirandančių dėl perjungimo operacijų ar netiesioginių žaibo poveikių. Kompaktiškas termoplastikinis korpusas (UL 94 V-0) ir DIN bėgių montavimas palengvina integraciją, o nuotolinio signalizavimo kontaktas leidžia įtraukti į pastato valdymo sistemą ir laiku atlikti profilaktinę priežiūrą.

Techninės specifikacijos

• SPD tipas: 2 tipas / Class II
• Sistemos konfigūracija: TT ir TN sistemos
• Maks. nuolatinė darbinė įtampa (Uc): 275 V AC
• Vardinė iškrovos srovė (In) (8/20 µs): 20 kA
• Maks. iškrovos srovė (Imax) (8/20 µs): 40 kA
• Įtampos apsaugos lygis (Up) esant In: ≤ 1,3 kV
• Įtampos apsaugos lygis (Up) esant 5 kA: ≤ 1,1 kV
• Atsako laikas (tA): < 25 ns
• Polių skaičius: 4 poliai (3+1 konfigūracija)
• Apsaugos takai: L-N, N-PE, L-PE
• Nuotolinio signalizavimo kontaktas: yra (bepotencialis perjungiamasis kontaktas)
• Montavimo tipas: 35 mm DIN bėgiai
• Apsaugos laipsnis: IP20
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Korpuso medžiaga: termoplastikas, UL 94 V-0
• Apsaugos technologija: varistorinė (L-N), kibirkštinė prošvaistė (N-PE)
• Trumpojo jungimo atsparumas (Isccr): 50 kA (su maks. 250 A gG atsarginiu saugikliu)

Pabaigai

DEHNguard MP TT 275 FM sukurtas patikimumui reikliose elektros aplinkose – jis užtikrina tvirtą viršįtampių apsaugą ir nuotolinio stebėjimo patogumą.
