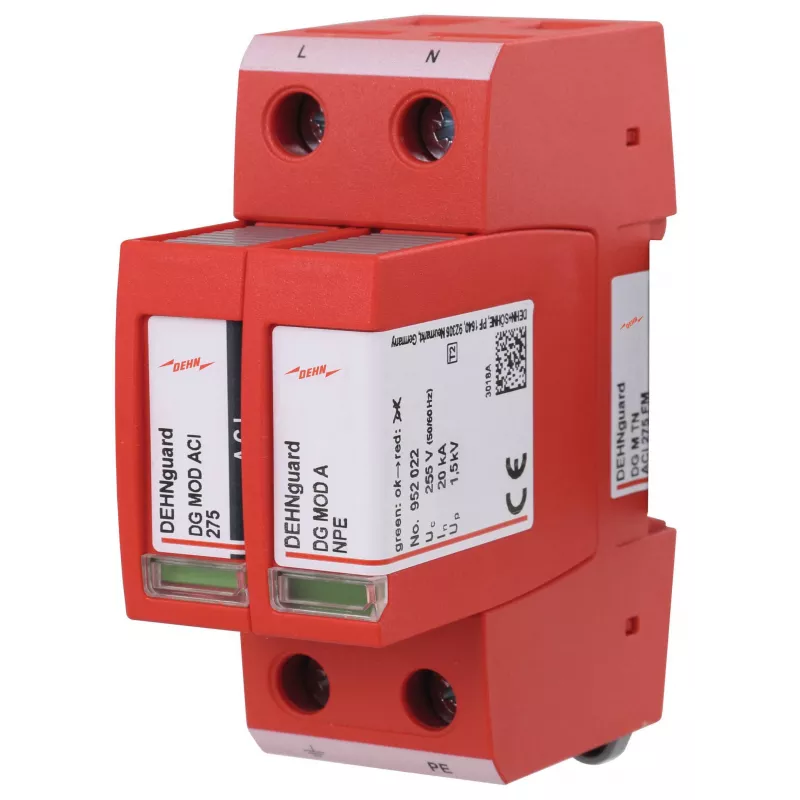

DEHN DEHNguard M TN ACI 275 FM 2 polių 275V viršįtampių ribotuvas su nuotoliniu signalu 952220

Jei jūsų skydelyje trūksta vietos, o apsauga nuo viršįtampių vis tiek turi būti patikima, DEHN DEHNguard M TN ACI 275 FM yra sprendimas, kuris telpa vos dviejuose moduliuose. Šis 2 polių Type 2 viršįtampių ribotuvas su integruotu ACI atsarginiu saugikliu ir nuotolinio signalo kontaktu užtikrina, kad jūsų elektros instaliacija bus apsaugota nuo žaibo ir perjungimo viršįtampių, o jūs visada žinosite, ar apsauga veikia.

Kodėl verta rinktis

Kompaktiškas 2 modulių (36 mm) plotis leidžia sutaupyti vietos DIN bėgelyje – puiku, kai skydelyje kiekvienas centimetras svarbus. Integruotas atsarginis saugiklis (ACI) reiškia, kad nereikia papildomo saugiklio, taip sumažinant instaliacijos sudėtingumą ir išlaidas. Nuotolinio signalo kontaktas (FM) leidžia stebėti ribotuvo būseną – jei jis suveikia, gausite signalą ir galėsite laiku jį pakeisti. Didelė iškrovos galia (40 kA) užtikrina patikimą apsaugą net stiprių viršįtampių metu.

Kam tinka

• Gyvenamiesiems ir komerciniams pastatams, kurių elektros instaliacijai reikia apsaugos nuo viršįtampių.
• TN-S ir TT įžeminimo sistemoms.
• Tiems, kuriems svarbus nuotolinis apsaugos būklės stebėjimas (pvz., išmanieji namai, serverinės, gamybinės patalpos).

Pagrindinės specifikacijos

• Tipas: Type 2 viršįtampių ribotuvas
• Nominali įtampa: 230/400 V AC
• Maksimali nuolatinė darbinė įtampa: 275 V AC
• Nominali iškrovos srovė (8/20 µs): 20 kA
• Maksimali iškrovos srovė (8/20 µs): 40 kA
• Apsaugos įtampos lygis: ≤ 1,2 kV
• Reakcijos laikas: ≤ 25 ns
• Integruotas atsarginis saugiklis: Taip (ACI)
• Nuotolinio signalo kontaktas: Taip (FM)
• Montavimas: DIN bėgelis 35 mm
• Modulio plotis: 2 TE (36 mm)
• Apsaugos laipsnis: IP20
• Darbinė temperatūra: nuo -40 °C iki +80 °C

Kaip naudoti

Montuokite šį ribotuvą ant 35 mm DIN bėgelio skirstomajame skydelyje. Prijunkite fazinius laidus prie viršutinių gnybtų, o nulinį – prie apatinio. Jei reikia, sujunkite nuotolinio signalo kontaktą su indikatoriumi arba pastato valdymo sistema. Prieš montuodami įsitikinkite, kad maitinimas išjungtas.

Patarimai

Rekomenduojama montuoti šį ribotuvą paskirstymo skydelyje, kad apsaugotumėte žemyninius įrenginius nuo viršįtampių. Jei reikalinga, užtikrinkite tinkamą koordinavimą su aukštesnio lygio Type 1 ribotuvais. Reguliariai tikrinkite nuotolinio signalo būseną, kad laiku pastebėtumėte, ar ribotuvas dar veikia.
