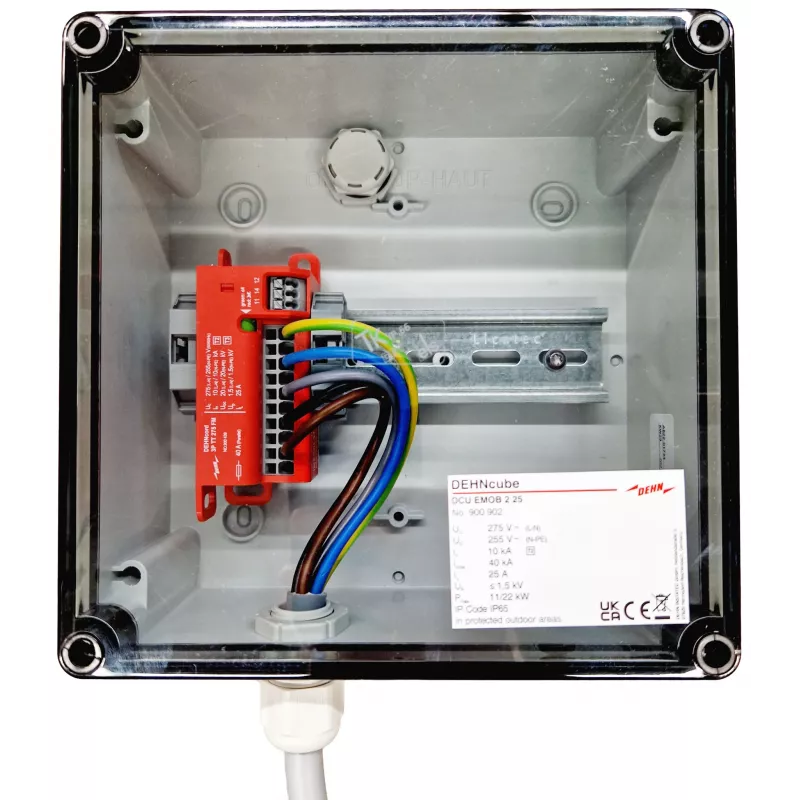

DEHN DCU EMOB 2 25 2+3 tipo viršįtampių ribotuvas DC įkrovimo infrastrukturai 900902

Montuotojams ir sistemų integratoriams, projektuojantiems nuolatinės srovės (DC) elektromobilių įkrovimo stoteles, DEHN DCU EMOB 2 25 yra patikimas sprendimas, apsaugantis jautrią įkrovimo elektroniką nuo trumpalaikių viršįtampių. Šis kompaktiškas modulis, montuojamas ant DIN bėgelio, užtikrina nepertraukiamą įkrovimo stotelių veikimą ir mažina prastovų riziką.

Kodėl verta rinktis

Šis ribotuvas sujungia 2 ir 3 tipo apsaugą viename įrenginyje, todėl nereikia atskirų komponentų. Greitas reagavimo laikas ir didelė iškrovos talpa leidžia patikimai apsaugoti jautrią DC įkrovimo įrangą nuo žaibo ir perjungimo viršįtampių.

Kam tinka

• DC greitojo įkrovimo stotelėms elektromobiliams
• E-mobilumo infrastruktūrai komercinėse ir viešosiose erdvėse
• DC maitinimo linijų apsaugai įkrovimo sistemose

Pagrindinės specifikacijos

• 2+3 tipo viršįtampių apsaugos prietaisas (SPD)
• Maks. nuolatinė darbinė įtampa (Uc): 25 V DC
• Nominali iškrovos srovė (In): 5 kA (8/20 µs)
• Maks. iškrovos srovė (Imax): 10 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤ 250 V
• Kombinuotasis impulsas (Uoc): 1,2 kV
• Reagavimo laikas (tA): < 25 ns
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Montavimas: DIN bėgelis 35 mm, plotis 1 TE (18 mm)
• Apsaugos laipsnis: IP20
• Korpuso medžiaga: termoplastikas, raudonas
• Prijungimas: varžtiniai gnybtai, maks. 16 mm² vientisas / 10 mm² suvytas

Kaip naudoti

Modulis skirtas paprastam montavimui ant standartinio DIN bėgelio. Jį sumontavus DC įkrovimo stotelės skirstomojoje dėžėje, jis apsaugos įkrovimo elektroniką nuo viršįtampių. Prijungimas atliekamas varžtiniais gnybtais, leidžiančiais prijungti iki 16 mm² vientiso arba 10 mm² suvyto laidininko.

Gera žinoti

Modulis atitinka EN 61643-11 ir IEC 61643-11 standartus.

Patarimas: montuodami stotelę, įsitikinkite, kad ribotuvas būtų kuo arčiau apsaugomo įrenginio – taip užtikrinsite efektyviausią apsaugą nuo viršįtampių.
