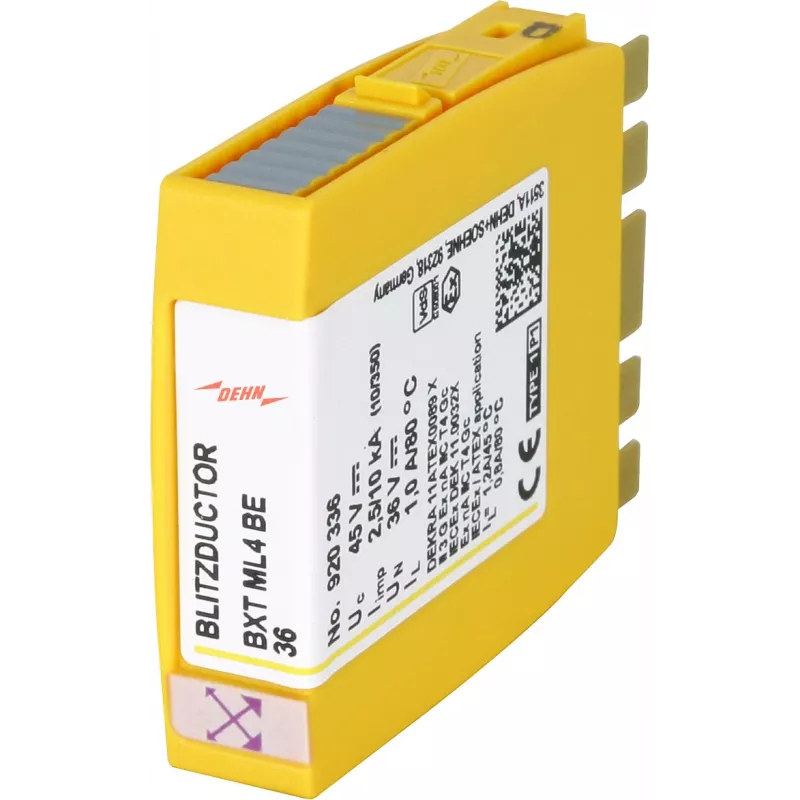

DEHN Blitzductor XT BXT ML4 BE 36 kombinuotas apsaugos modulis (920336)

Kai įranga su 4 laidų balansuotomis linijomis tampa pažeidžiama dėl netikėtų įtampos šuolių, DEHN Blitzductor XT BXT ML4 BE 36 modulis užtikrina patikimą apsaugą. Šis kombinuotas apsaugos modulis skirtas apsaugoti tokias sąsajas nuo viršįtampių, kurie gali sugadinti brangią įrangą. Su 20 kA bendra iškrovos srove (8/20 µs) ir ≤150 V įtampos apsaugos lygiu tarp linijų, šis modulis yra patikimas sprendimas pramoninėje aplinkoje.

Kodėl verta rinktis

• Didelė iškrovos galia: 20 kA bendra (8/20 µs)
• Žemas įtampos apsaugos lygis: ≤150 V tarp linijų
• Platus darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Kompaktiškas termoplastikinis korpusas raudonos spalvos

Techninė informacija

• Nominali įtampa: 24 V DC
• Maks. nuolatinė darbinė įtampa: 36 V DC
• Nominali iškrovos srovė (8/20 µs): 2,5 kA linija-linija, 5 kA linija-PG
• Maks. iškrovos srovė (8/20 µs): 10 kA linija-linija, 20 kA linija-PG
• Įtampos apsaugos lygis esant In: ≤150 V linija-linija, ≤600 V linija-PG
• Ribinis dažnis (3 dB): 10 MHz (50 omų sistema)
• Prijungimas: varžtiniai gnybtai
• Montavimas: 35 mm DIN bėgelis
• Apsaugos laipsnis: IP20

Kam tinka

Šis modulis idealiai tinka tiems, kurie dirba su pramonine automatika, pastatų valdymo sistemomis ar kitomis įrangomis, naudojančiomis 4 laidų balansuotas sąsajas. Jis puikiai tiks montuotojams, inžinieriams ir techninės priežiūros specialistams, kurie nori apsaugoti savo sistemas nuo žaibo sukeltų viršįtampių.

Kaip naudoti

Modulis montuojamas ant 35 mm DIN bėgelio. Prijunkite linijas prie varžtinių gnybtų pagal schemą. Įsitikinkite, kad įtampa neviršija 36 V DC. Modulis skirtas naudoti patalpose (IP20).

Patarimas: reguliariai tikrinkite modulio būklę – jei įrenginys buvo paveiktas viršįtampio, rekomenduojama jį pakeisti, kad apsauga išliktų efektyvi.
