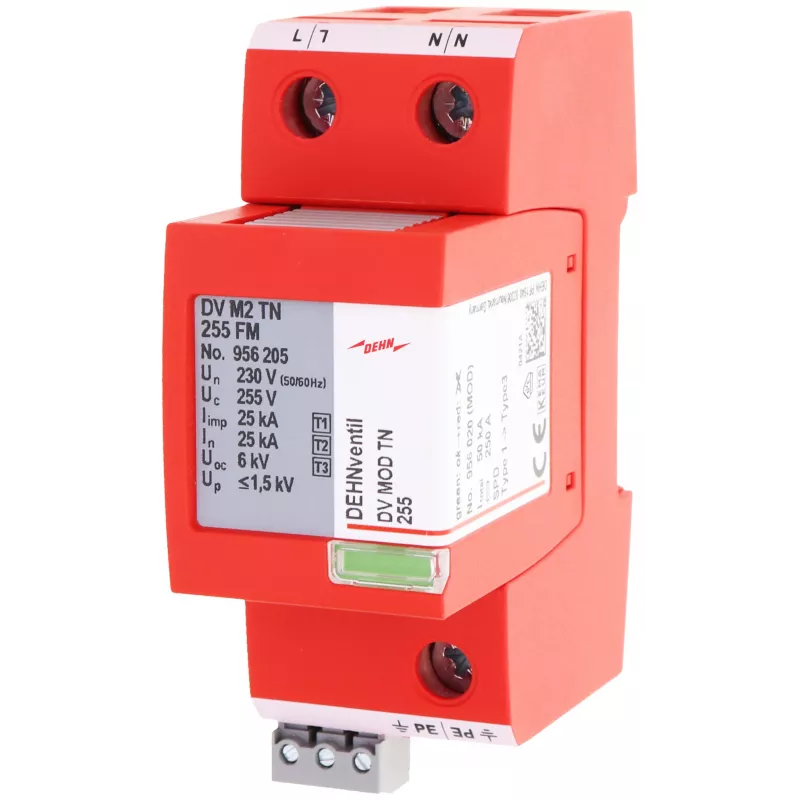

DEHN 956205 kombinuotasis viršįtampių ribotuvas Type 1+2+3 DEHNventil M2 (956205)

Kai žaibas trenkia į elektros tinklą, kiekviena sekundė yra svarbi. DEHNventil M2 sujungia 1, 2 ir 3 tipo viršįtampių apsaugą viename kompaktiškame įrenginyje, skirtame 230/400 V AC sistemoms. Jo kibirkštinio tarpelio technologija saugiai iškrauna didelius žaibo srovės impulsus ir apriboja viršįtampius, užtikrindama patikimą jūsų elektros infrastruktūros apsaugą.

Kam skirtas

Šis kombinuotasis ribotuvas idealiai tinka elektrikams, skydų montuotojams ir objektų administratoriams, kuriems reikalinga patikima viršįtampių apsauga žemos įtampos skirstymo sistemose. Jis tinka pramonės, komercijos ir gyvenamiesiems objektams, kur erdvė ribota, bet negalima sau leisti kompromisų dėl našumo.

Pagrindinės savybės

• Kombinuota 1+2+3 tipo viršįtampių apsauga viename įrenginyje
• Didelis žaibo impulso srovės iškrovos pajėgumas: 12,5 kA vienam poliui (10/350 µs)
• Žemas įtampos apsaugos lygis: ≤ 1,5 kV
• Sekimo srovės gesinimo geba iki 50 kA rms
• Kompaktiškas 4 modulių plotis (72 mm), skirtas DIN bėgiui
• Darbinė temperatūra nuo -40 °C iki +80 °C

Specifikacijos

• SPD tipas: 1 + 2 + 3 tipas
• Nominali įtampa (U_N): 230 / 400 V AC
• Maks. nuolatinė darbinė įtampa (U_C): 255 V AC
• Žaibo impulso srovė (I_imp) (10/350 µs): 12,5 kA vienam poliui, 50 kA bendra
• Nominali iškrovos srovė (I_n) (8/20 µs): 20 kA vienam poliui, 50 kA bendra
• Įtampos apsaugos lygis (U_p): ≤ 1,5 kV esant I_imp, ≤ 1,2 kV esant I_n
• Sekimo srovės gesinimo geba (I_fi): 50 kA rms
• Maks. atsarginis saugiklis (gL/gG): 315 A
• Darbinė temperatūra: -40 °C iki +80 °C
• Montavimo tipas: 35 mm DIN bėgis
• Polių skaičius: 3 poliai + NPE (3+1 grandinė)
• Apsaugos laipsnis: IP20
• Atitinka standartus: EN 61643-11, IEC 61643-11
• Technologija: kibirkštinis tarpelis (RADAX Flow)
• Trumpojo jungimo atsparumas (I_SCCR): 50 kA rms
• Reakcijos laikas (t_A): ≤ 100 ns
• Korpuso medžiaga: termoplastikas, UL 94 V-0
• Modulio plotis: 4 TE (72 mm)

Naudojimo patarimai

Įsitikinkite, kad atsarginis saugiklis neviršija 315 A gL/gG, kad būtų išlaikyta tinkama koordinacija. Įrenkite ribotuvą kuo arčiau įvadinio maitinimo šaltinio, kad apsauga būtų optimali. Reguliariai tikrinkite būsenos indikatoriaus langelį, kad įsitikintumėte, jog įrenginys veikia.

Patarimas: montuodami šalia kitų elektros komponentų, palikite pakankamai vietos vėdinimui ir patogiam prieigai prie indikatoriaus. Periodiškai tikrinkite, ar nėra pažeidimų ar perkaitimo požymių.
