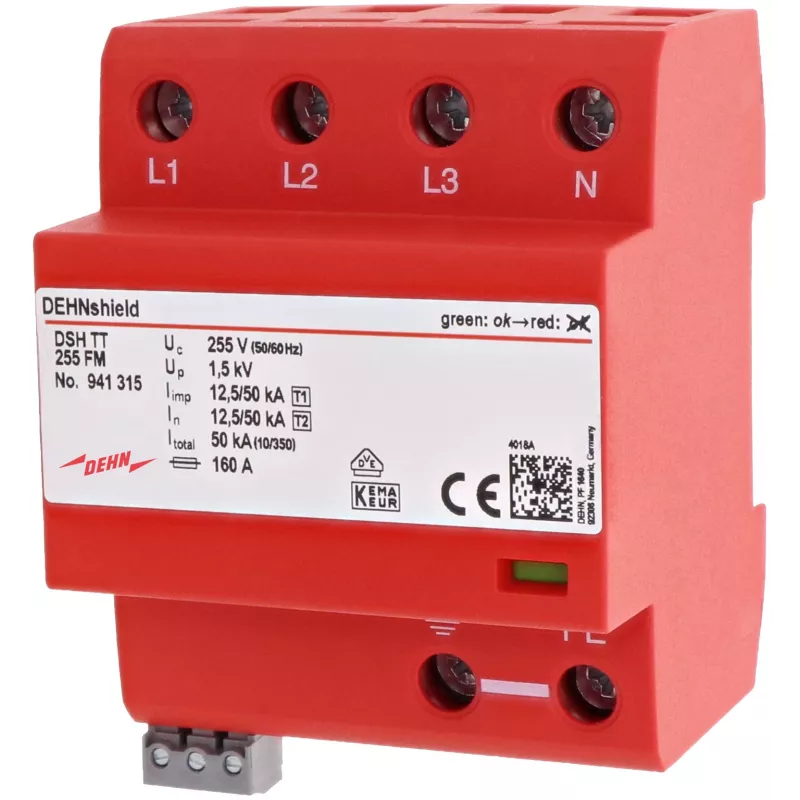

DEHN 941315 DSH TT 255 FM 1+2 tipo viršįtampių ribotuvas trifazėms TT/TN-S sistemoms

Kai žaibas trenkia netoliese arba įvyksta perjungimo viršįtampis, jūsų namų ar verslo elektros tinkle gali kilti pavojingų įtampos šuolių, galinčių akimirksniu sugadinti brangią elektroniką. DEHNshield DSH TT 255 FM sumontuotas pagrindiniame skirstomajame skydelyje tampa patikimu barjeru, apsaugančiu visą instaliaciją – nuo šaldytuvo ir skalbimo mašinos iki kompiuterių ir išmaniosios namų įrangos.

Kodėl verta rinktis šį apsaugos prietaisą?

Šis 1+2 tipo viršįtampių ribotuvas sujungia dviejų tipų apsaugą viename įrenginyje – sutaupote vietos skydelyje ir montavimo laiko. Didelė iškrovos galia užtikrina patikimą apsaugą net esant stipriems viršįtampiams, o nuotolinio signalizavimo kontaktas (FM) leidžia stebėti įrenginio būseną nuotoliniu būdu – tai ypač naudinga, kai skydelis yra sunkiai pasiekiamoje vietoje.

Kam tinka

• Trifazėms žemos įtampos elektros skirstymo sistemoms
• TT ir TN-S įžeminimo sistemoms
• Jautrios elektronikos apsaugai
• Pramonės, komercijos ir gyvenamiesiems objektams

Pagrindinės specifikacijos

• Nominali įtampa: 230 / 400 V AC
• Maks. nuolatinė darbinė įtampa: 255 V AC
• Nominali iškrovos srovė (8/20 µs): 20 kA
• Maks. iškrovos srovė (8/20 µs): 50 kA
• Impulsinė srovė (10/350 µs): 7 kA
• Įtampos apsaugos lygis: ≤ 1,5 kV
• Lydžiosios srovės gesinimo geba: 100 A AC
• Reagavimo laikas: ≤ 100 ns
• Darbinė temperatūra: nuo -40 °C iki +80 °C
• Montavimas: 35 mm DIN bėgelis
• Polių skaičius: 3+1 (3 fazės + N-PE)
• Nuotolinio signalizavimo kontaktas: yra
• Atitinka standartus: IEC 61643-11 / EN 61643-11
• Trumpojo jungimo atsparumas: 25 kA
• Maks. apsauginis saugiklis: 160 A gG

Kaip naudoti

Įrenginys montuojamas pagrindiniame skirstomajame skydelyje ant 35 mm DIN bėgelio. Svarbu užtikrinti tinkamą įžeminimą ir laikytis vietinių elektros instaliacijos taisyklių. Nuotolinio signalizavimo kontaktą galite prijungti prie pastato valdymo sistemos – taip iš anksto sužinosite apie ribotuvo būklę ir laiku atliksite profilaktinę priežiūrą.

Patarimas: sumontuokite šį ribotuvą šalia pagrindinio įvadinio automatinio jungiklio, kad apsaugotumėte visą namo ar biuro instaliaciją. Reguliariai patikrinkite indikatorių – jei jis rodo, kad modulis suveikė, nedelsdami pakeiskite jį nauju, kad apsauga išliktų veiksminga.
