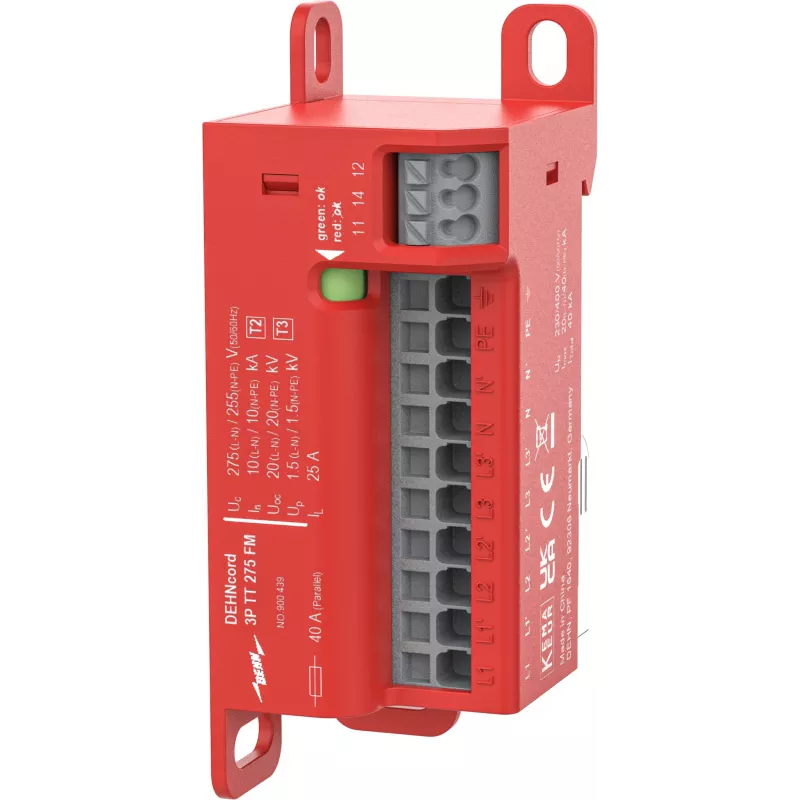

DEHN 900439 kompaktiškas trifazis viršįtampių ribotuvas TT/TNS (2 tipo)

Kai trifazėje sistemoje įvyksta viršįtampis, žaibas ar perjungimo operacija gali akimirksniu sunaikinti jautrią įrangą. DEHN 900439 – kompaktiškas 2 tipo viršįtampių ribotuvas, kuris patikimai nukreipia pereinamuosius viršįtampius į žemę ir apsaugo jūsų brangią įrangą nuo gedimų bei prastovų.

Kam skirtas

Elektrikams ir skydų montuotojams, diegiantiems viršįtampių apsaugą komerciniuose ar pramoniniuose trifaziuose skirstomuosiuose skydeliuose. Tinka TT ir TNS įžeminimo sistemoms, kai reikalingas kompaktiškas 2 tipo ribotuvas, montuojamas ant DIN bėgelio.

Pagrindinės savybės

• 2 tipo / II klasės viršįtampių apsauga pagal IEC 61643-11
• 3+1 grandinės konfigūracija TT ir TNS tinklams
• Didelis iškrovos pajėgumas: 20 kA nominalusis (8/20 µs) ir 40 kA maksimalusis
• Žemas įtampos apsaugos lygis ≤ 1,2 kV – veiksminga įrangos apsauga
• Vizualinė būsenos indikacija: žalia = tvarkinga, raudona = gedimas
• Kompaktiškas termoplastikinis korpusas, raudonas, UL 94 V-0, 35 mm DIN bėgeliui

Specifikacijos

• Maks. nuolatinė darbinė įtampa (Uc): 275 V AC
• Nominalioji iškrovos srovė (In): 20 kA (8/20 µs)
• Maks. iškrovos srovė (Imax): 40 kA (8/20 µs)
• Įtampos apsaugos lygis (Up): ≤ 1,2 kV
• Reakcijos laikas: < 100 ns
• Trumpojo jungimo atsparumas: 50 kAeff su maks. atsarginiu saugikliu
• Darbinės temperatūros diapazonas: nuo -40 °C iki +80 °C
• Apsaugos laipsnis: IP20
• Maks. laidininko skerspjūvis: 35 mm² vientisas / 25 mm² suvytas
• Standartai: IEC 61643-11, EN 61643-11

Kaip naudoti

Montuokite kuo arčiau skirstomojo skydelio įvado. Užtikrinkite tinkamą įžeminimą ir naudokite rekomenduojamus atsarginius saugiklius, kad būtų užtikrintas optimalus trumpojo jungimo koordinavimas.

Patarimas: prieš montuodami visada atjunkite maitinimą ir patikrinkite, ar ribotuvas tinkamas jūsų sistemos įžeminimo tipui (TT arba TNS). Reguliariai tikrinkite indikatoriaus spalvą – raudona reiškia, kad apsauga suveikė ir modulį reikia pakeisti.
