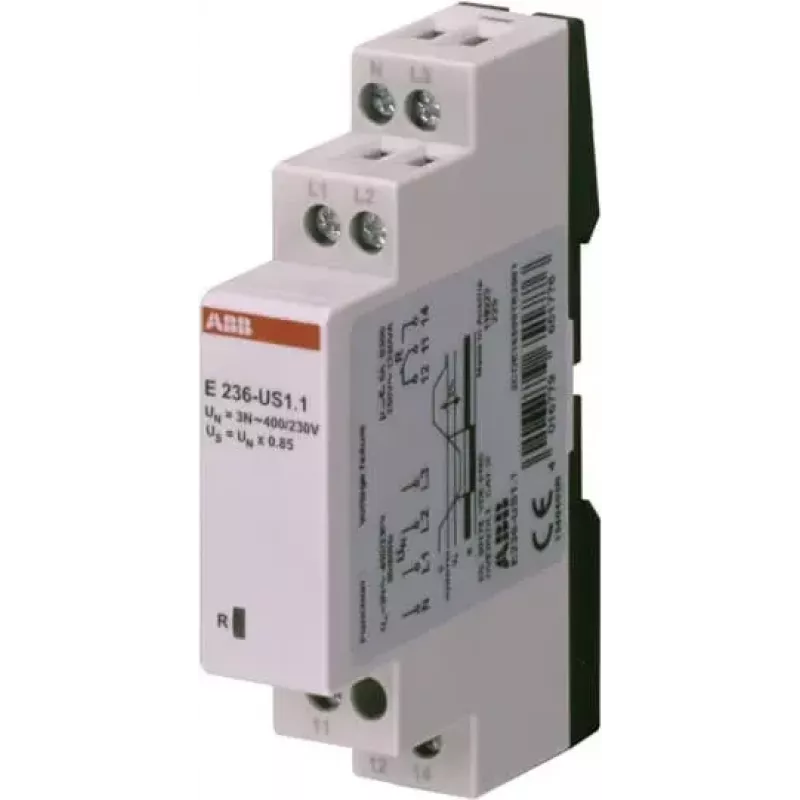

ABB STOTZ-KONTAKT Įtampos kritimo relė E236-US1.1 (2CDE165001R2001)

Kai įtampa tinkle nukrenta žemiau saugios ribos, varikliai gali perkaisti, o jautri elektronika – sugesti. ABB STOTZ-KONTAKT įtampos kritimo relė E236-US1.1 yra skirta būtent tokiai situacijai – ji stebi maitinimo įtampą ir, jai nukritus, išjungia automatinį jungiklį, apsaugodama įrangą nuo žalos.

Kodėl verta rinktis

Ši relė montuojama prie ABB S200 serijos automatinių jungiklių šono, todėl nereikia papildomų modulių skydelyje. Ji veikia momentiškai – kai įtampa nukrenta žemiau nustatytos ribos, jungiklis išjungiamas akimirksniu. Reguliuojamas išlaikymo diapazonas leidžia pritaikyti relę konkrečiam poreikiui.

Techniniai duomenys

• Nominali darbinė įtampa: 230 V AC
• Nominalus dažnis: 50/60 Hz
• Išjungimo įtampos slenkstis: 0,7 x Ue (reguliuojamas išlaikymo diapazonas 0,7–0,35 x Ue)
• Modulio plotis: 1 modulis (17,5 mm)
• Montavimas: prie automatinio jungiklio šono
• Gnybtų tipas: varžtiniai
• Prijungimo galimybės: standus 0,75–4 mm², lankstus 0,75–2,5 mm²
• Apsaugos laipsnis (gnybtai): IP20
• Darbinė temperatūra: nuo -25 iki +55 °C
• Sandėliavimo temperatūra: nuo -40 iki +70 °C
• Energijos suvartojimas: 3,5 VA
• Standartai: IEC/EN 60947-2, IEC/EN 60898-1

Kam tinka

• Variklių ir jautrios įrangos apsaugai nuo įtampos kritimo
• Saugos grandinėms, kuriose būtinas automatinis atsijungimas sumažėjus įtampai
• Pastatų automatizavimo ir pramonės valdymo sistemoms

Kaip naudoti

Relė tvirtinama prie ABB S200 serijos automatinio jungiklio šono. Prijungus maitinimo grandinę prie varžtinių gnybtų, relė nuolat stebi įtampą. Kai ji nukrenta žemiau nustatytos ribos, relė išjungia jungiklį. Reguliavimo diapazonas leidžia pasirinkti tinkamiausią slenkstį pagal konkrečią įrangą.

Patarimas: prieš montuodami įsitikinkite, kad pasirinktas išjungimo slenkstis atitinka jūsų įrangos specifikacijas. Reguliuodami išlaikymo diapazoną, atsižvelkite į tai, kad per žemas slenkstis gali sukelti dažnus išjungimus, o per aukštas – neapsaugoti įrangos.
