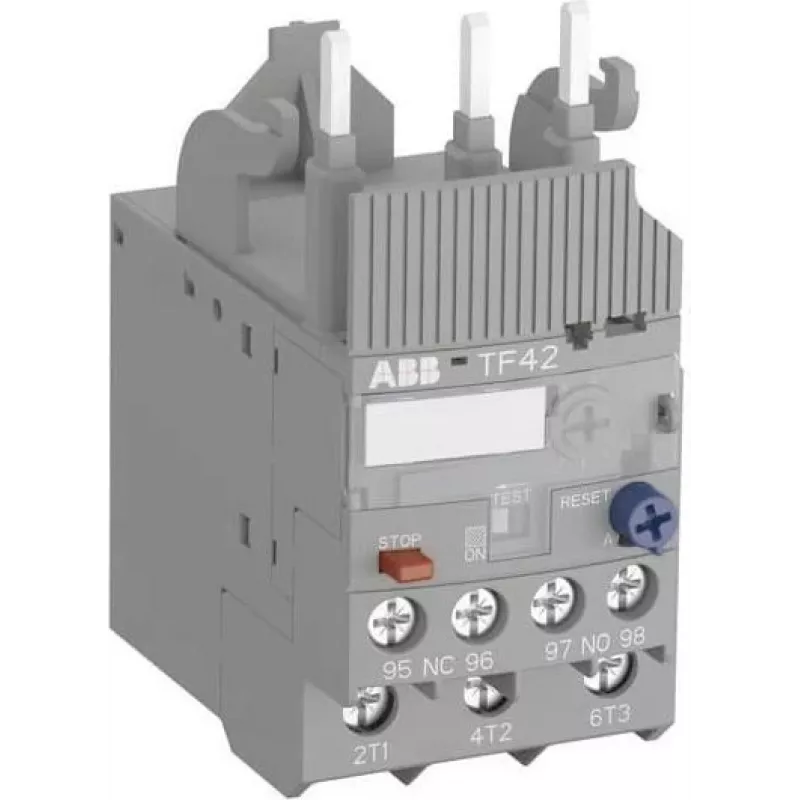

ABB TF42-4.2 šiluminės perkrovos relė, 3,4-4,2 A, 10 klasė, 3 polių, 690 V kintamoji srovė, varžtiniai gnybtai

Jūsų trifazis variklis dirba įtemptai – apsaugokite jį nuo perkrovų, kurios gali sugadinti apvijas ir sustabdyti gamybą. ABB TF42-4.2 šiluminės perkrovos relė – tai patikimas sprendimas, užtikrinantis variklio apsaugą esant 3,4–4,2 A srovės diapazonui. Ši relė puikiai tinka prie ABB AF serijos kontaktorių (AF09–AF38), todėl mašinų gamintojai ir skydų surinkėjai ją renkasi dėl kompaktiškumo ir patikimumo.

Pagrindinės specifikacijos

• Darbinės srovės diapazonas: 3,4–4,2 A
• Atjungimo klasė: 10 klasė
• Polių skaičius: 3
• Darbinė įtampa (Ue): 690 V kintamoji srovė
• Izoliacijos įtampa (Ui): 690 V
• Atsparumo impulsinei įtampai vertė (Uimp): 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Montavimas: tiesioginis montavimas ant kontaktoriaus / atskirai
• Grąžinimo režimas: rankinis ir automatinis
• Darbinė temperatūra: nuo -25 iki +60 °C
• Sandėliavimo temperatūra: nuo -50 iki +80 °C
• Apsaugos laipsnis: IP20
• Gnybtų tipas: varžtiniai gnybtai
• Standartai: IEC/EN 60947-4-1, IEC/EN 60947-5-1
• Apsaugos tipas: šiluminė

Kodėl verta rinktis

TF42-4.2 užtikrina tikslią šiluminę perkrovos apsaugą su 10 klasės atjungimo charakteristika – variklis atjungiamas greitai, kai tik atsiranda perkrova. Dvigubas grąžinimo režimas (rankinis ir automatinis) suteikia lankstumo įvairiems veikimo scenarijams. Platus darbinės temperatūros diapazonas ir tvirta konstrukcija leidžia naudoti šią relę sudėtingomis pramoninėmis sąlygomis, o tiesioginis montavimas ant ABB kontaktorių supaprastina įrengimą ir sumažina laidų sujungimo laiką.

Kam tinka

• Trifazių variklių apsauga konvejerių sistemose, siurbliuose, ventiliatoriuose ir kompresoriuose
• Staklės ir pakavimo įranga, kuriai reikalinga patikima variklio apsauga
• ŠVOK įranga ir pramonės automatizavimo skydai
• Programos, kuriose pageidaujamas tiesioginis montavimas ant ABB AF serijos kontaktorių

Naudingi patarimai

Ši relė turi varžtinius gnybtus, užtikrinančius tvirtą sujungimą, ir vieną normaliai atvirą bei vieną normaliai uždarą pagalbinį kontaktą valdymui ir signalizacijai. Atitinka tarptautinius standartus IEC/EN 60947-4-1 ir IEC/EN 60947-5-1, garantuojančius saugumą ir našumą. IP20 apsaugos laipsnis reiškia, kad relė skirta montuoti uždarame korpuse. Jei montuojate atskirai, gali prireikti tinkamo tvirtinimo adapterio.
