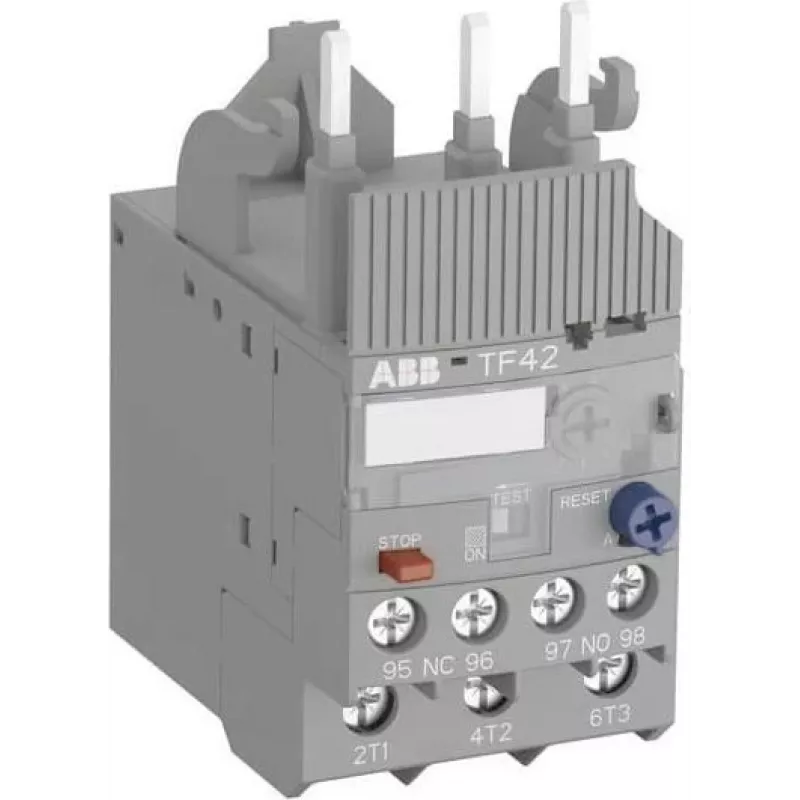

ABB TF42-3.1 šiluminė perkrovos relė, 2,4-3,1 A, 690 V AC, 3 polių, Class 10, varžtiniai gnybtai 1SAZ721201R1033

Kai elektros variklis dirba sunkioje aplinkoje, kiekviena sekundė, praleista be apsaugos, gali brangiai kainuoti. ABB TF42-3.1 šiluminė perkrovos relė yra sukurta būtent tokiems atvejams – ji stebi srovę ir laiku atjungia maitinimą, kad variklis nebūtų pažeistas dėl perkrovos ar fazės praradimo.

Kodėl verta rinktis

Ši relė pasižymi tikslumu ir patikimumu. Jos reguliavimo diapazonas nuo 2,4 iki 3,1 A puikiai tinka mažiems trifaziams varikliams, naudojamiems konvejeriuose, siurbliuose ar ventiliatoriuose. Dėl kompaktiško dizaino ją lengva montuoti tiek tiesiai ant ABB AF09-AF38 kontaktorių, tiek kaip atskirą įrenginį. Be to, relė turi tiek rankinį, tiek automatinį atstatymą, o tai suteikia lankstumo priklausomai nuo jūsų poreikių.

Svarbiausios specifikacijos

• Nominaliosios srovės diapazonas: 2,4–3,1 A
• Nominalioji darbinė įtampa: 690 V AC
• Polių skaičius: 3
• Suveikimo klasė: Class 10
• Montavimas: tiesiai ant kontaktoriaus (AF09-AF38) arba atskirai
• Apsaugos laipsnis: IP20
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Prijungimas: varžtiniai gnybtai
• Temperatūros kompensacija: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947, UL 60947, CSA 22.2 No. 60947

Kam tinka

Ši relė skirta tiems, kurie nori apsaugoti savo trifazius variklius nuo perkrovos ir fazės praradimo. Ji puikiai tinka mažų variklių apsaugai konvejeriuose, siurbliuose, ventiliatoriuose. Taip pat tinka atnaujinant esamas ABB kontaktorių instaliacijas arba kuriant individualius valdymo skydus. Jei reikia patikimos apsaugos su galimybe pasirinkti rankinį ar automatinį atstatymą, ši relė bus puikus pasirinkimas.

Kaip naudoti

Sumontuokite relę tiesiai ant kontaktoriaus arba atskirai, prijunkite varžtinius gnybtus prie maitinimo grandinės. Nustatykite norimą srovės vertę pagal variklio duomenis. Relė automatiškai stebės srovę ir suveiks, jei ji viršys nustatytą ribą. Galite pasirinkti rankinį atstatymą (reikės paspausti mygtuką) arba automatinį (relė atsistatys pati, kai variklis atvės).

Patarimas: prieš montuodami įsitikinkite, kad relės reguliavimo diapazonas atitinka jūsų variklio nominaliąją srovę. Jei variklis dirba sunkioje aplinkoje, rekomenduojame naudoti automatinį atstatymą, kad nereikėtų rankiniu būdu atstatyti po kiekvieno suveikimo. Taip pat nepamirškite, kad relė turi būti montuojama elektros skydelyje, nes jos apsaugos laipsnis yra IP20.
