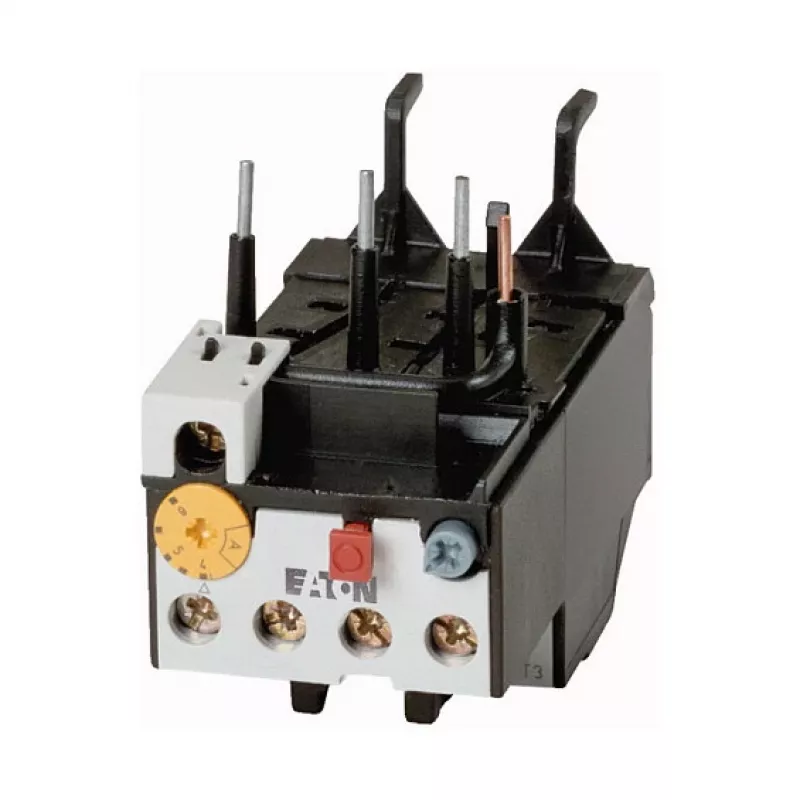

EATON ZB32-10 šiluminės perkrovos relė 6,3-10 A 690 V AC variklio apsaugai, skirta DILM17-DILM32

Ar kada nors teko nerimauti dėl variklio perkaitimo ar netikėto sustojimo? Su EATON ZB32-10 šilumine perkrovos rele jūsų įranga bus saugi kaip seifas. Ši relė – tai patikimas jūsų variklio sargas, kuris neleis jam perdegti dėl perkrovos ar fazės dingimo. Ji skirta tiesioginiam montavimui ant DILM17, DILM25 ir DILM32 kontaktorių, o jos nustatymų diapazonas 6,3–10 A puikiai tinka įvairiems buitiniams ir pusiau profesionalūs įrenginiams.

Kodėl verta rinktis šią relę?

• Nustatymų diapazonas 6,3–10 A su aiškia, lengvai skaitoma skale – greitai ir tiksliai nustatysite reikiamą srovę.
• 10A išjungimo klasė – greita apsauga be nereikalingų išjungimų.
• 3 polių šiluminė apsauga, jautri fazės dingimui – papildomas saugumas.
• Pagalbiniai kontaktai: 1 normaliai atviras (NO) + 1 normaliai uždaras (NC) – lankstus valdymas.
• Tiesioginis montavimas ant Eaton DILM17, DILM25, DILM32 kontaktorių – be papildomų tvirtinimo detalių.
• Rankinis arba automatinis atstatymas – pasirinkite pagal poreikį.
• Darbinė įtampa 690 V AC; izoliacijos įtampa 690 V AC.
• Atsparumo impulsinei įtampai vertė 6 kV (pagal IEC/EN 60947).
• Temperatūros kompensacija nuo -25 °C iki +55 °C – veikia patikimai net ekstremaliomis sąlygomis.
• IP20 apsauga, varžtiniai gnybtai – saugus ir tvirtas sujungimas.

Kaip naudoti?

Montavimas paprastas: relė užsifiksuoja tiesiai ant kontaktoriaus – nereikia jokių papildomų laikiklių. Pasukite rankenėlę ir nustatykite variklio pilnos apkrovos srovę. Veikimo metu relė nuolat matuoja šiluminę apkrovą ir, įvykus perkrovai, išjungia kontraktorių. Integruotas fazės dingimo jutiklis suteikia papildomą apsaugos lygį. Pasirinkite rankinį arba automatinį atstatymo režimą – automatinis tinka nuotoliniam valdymui, rankinis – kai norite patys kontroliuoti paleidimą po gedimo.

Pagrindinės specifikacijos

• Produkto tipas: Šiluminės perkrovos relė
• Nustatymų diapazonas: 6,3–10 A
• Išjungimo klasė: 10A
• Polių skaičius: 3
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Suderinamumas: Eaton DILM17, DILM25, DILM32
• Montavimas: Tiesiogiai ant kontaktoriaus
• Darbinė įtampa (Ue): 690 V AC
• Izoliacijos įtampa (Ui): 690 V AC
• Impulsinė įtampa (Uimp): 6 kV
• Temperatūros kompensacija: -25 iki +55 °C
• Atstatymo funkcija: Rankinis / automatinis, pasirenkama
• Apsaugos laipsnis: IP20
• Jautrumas fazės dingimui: Taip
• Gnybtų tipas: Varžtiniai gnybtai
• Standartai: IEC/EN 60947-4-1, IEC/EN 60947-5-1

Patarimas

EATON ZB32-10 (gaminio kodas 278451) – tai originalus Eaton komponentas, skirtas variklių paleidimo sistemoms. Prieš montuodami visada įsitikinkite, kad nustatymų diapazonas atitinka variklio pilnos apkrovos srovę. Ši relė nėra tiesioginis senesnių ZB32-6 ar kitų modelių pakaitalas – prieš keisdami patikrinkite suderinamumą.
