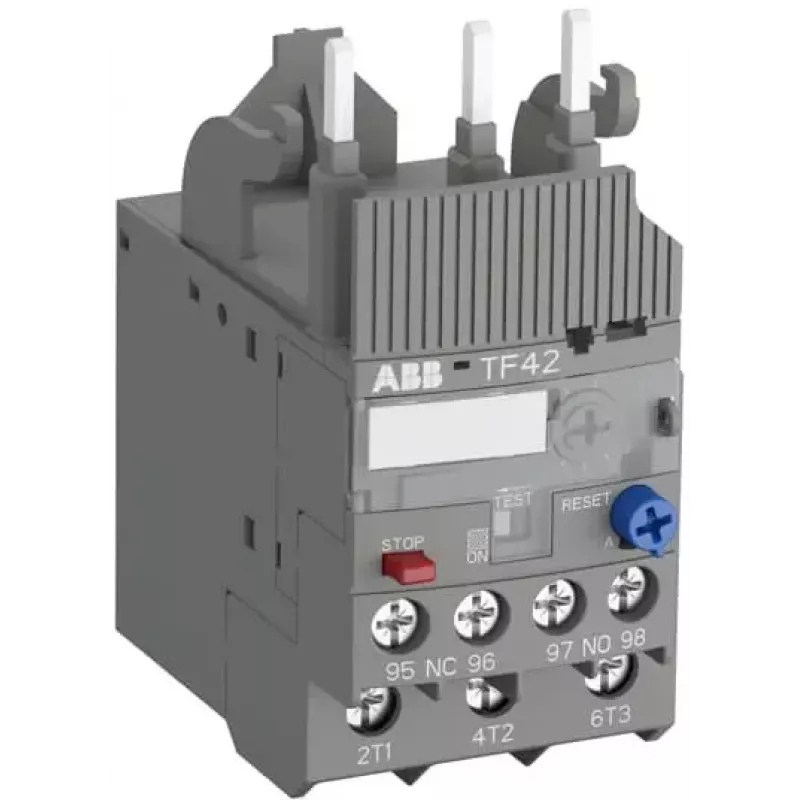

ABB TF42-29 šiluminė perkrovos relė, 23-29 A, 3 polių, 10 klasė, 690 V kintamoji srovė, varžtiniai gnybtai, tiesioginis montavimas ant kontaktorių

Ši ABB TF42-29 šiluminė perkrovos relė yra patikimas sprendimas trifaziams varikliams apsaugoti nuo perkrovos ar fazės netekimo. Ji skirta tiesioginiam montavimui ant ABB kontaktorių (AF09–AF40), todėl puikiai tinka kompaktiškoms valdymo spintoms. Reguliuojamas srovės diapazonas nuo 23 iki 29 A leidžia pritaikyti ją įvairiems varikliams – nuo siurblių ir ventiliatorių iki konvejerių bei kompresorių.

Pagrindinės specifikacijos

• Reguliuojamas srovės diapazonas: 23–29 A
• Polių skaičius: 3
• Atpalaidavimo klasė: 10 klasė
• Vardinė darbinė įtampa: 690 V kintamoji srovė
• Vardinė izoliacijos įtampa: 690 V
• Vardinė impulsinė įtampa: 6 kV
• Pagalbiniai kontaktai: 1 NO + 1 NC
• Prijungimas: varžtiniai gnybtai (pagrindiniai ir pagalbiniai)
• Montavimas: tiesioginis ant kontaktoriaus
• Grąžinimas: rankinis ir automatinis
• Fazės netekimo jutimas: taip
• Apsaugos laipsnis: IP20 (gnybtai)
• Darbinė temperatūra: nuo -25 iki +60 °C
• Standartai: IEC/EN 60947-4-1, UL 60947-4-1, CSA 60947-4-1

Kodėl verta rinktis

Ši relė užtikrina patikimą variklio apsaugą – tikslų reguliavimą ir fazės netekimo aptikimą, todėl prailgina variklio tarnavimo laiką ir sumažina prastovas. 10 klasės atpalaidavimo charakteristika užtikrina greitą reakciją į perkrovas, o dviejų režimų grąžinimas suteikia lankstumo. Tvirta konstrukcija ir atitiktis tarptautiniams standartams daro ją patikimu pasirinkimu pramonėje.

Kam tinka

• Trifazių variklių apsauga pramoninėse mašinose
• Siurblių ir ventiliatorių valdymo spintos
• Konvejerinės sistemos ir medžiagų tvarkymo įranga
• ŠVOK kompresorių apsauga
• Variklių paleidimo įrenginiai su ABB kontaktoriais

Naudinga žinoti

Relė skirta tiesioginiam montavimui ant ABB kontaktorių, taupant vietą ir supaprastinant laidų sujungimą. Ji turi tiek normaliai atvirus, tiek normaliai uždarytus pagalbinius kontaktus signalizacijai ir valdymui. Kad veiktų patikimai, užtikrinkite, kad aplinkos temperatūra neviršytų nurodytų ribų, o jungtys būtų tinkamai priveržtos.
